جزئیات محصول:
|
| محصول: | صفحه نمایش 1.54 اینچی OLED | قطعنامه: | وضوح 128x64 نقطه |
|---|---|---|---|
| حالت نمایش: | نمایش ماتریس غیرفعال | رابط: | I2C |
| اپتیک: | همه زاویه های دید | طرح "دم": | 47.0 x 43.0 x 13.8 (mm) |
| منطقه فعال: | 35.06 x 17.52 (mm) | Pixel Pitch: | 0.274 x 0.274 (mm) |
| روش رانندگی: | 1/64 چرخه کار | دمای عملیاتی: | -40 تا +70 درجه سانتی گراد |
| دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | آی سی درایور: | SSD1309 یا معادل آن |
| شماره پین: | 4 پین هدر، 7 پین اختیاری | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | SSD1309 صفحه نمایش گرافیکی OLED,صفحه نمایش OLED 128X64,صفحه نمایش 1.54 اینچی OLED,128x64 OLED Display,1.54 Inch OLED Display |
||
در مورد اين مورد
معرفی صفحه نمایش گرافیکی OLED 1.54 اینچی SSD1309 راه حل کامل برای پروژه الکترونیکی بعدی شما!این صفحه نمایش OLED با کیفیت بالا گرافیک پر جنب و جوش و متن واضح را ارائه می دهد، که آن را برای طیف گسترده ای از برنامه های کاربردی از جمله الکترونیک DIY، دستگاه های هوشمند و سیستم های جاسازی شده ایده آل می کند.
ویژگی های کلیدی:
کاربردها:
این صفحه نمایش OLED همه کاره برای کاربردهای مختلف مناسب است، از جمله:
چرا صفحه نمایش OLED ما را انتخاب می کنید؟
صفحه نمایش گرافیک OLED 1.54 اینچی ما برای سهولت استفاده و انعطاف پذیری طراحی شده است، به علاقه مندان و متخصصان اجازه می دهد تا رابط های کاربر گرافیکی خیره کننده را با حداقل تلاش ایجاد کنند.طراحی سبک و جمع و جور آن را به یک انتخاب عالی برای پروژه های فضای محدود می کند.
امروز صفحه نمایش 1.54 اینچی SSD1309 گرافیک OLED خود را سفارش دهید و پروژه های خود را با تصاویر پر جنب و جوش و اتصال آسان به زندگی بیاورید!
ویژگی های محصول
| محصول: | 1صفحه نمایش OLED 54 اینچی |
| قطعنامه: | وضوح 128x64 نقطه |
| رابط: | I2C |
| حالت نمایش: | صفحه نمایش ماتریس منفعل |
| اپتیک: | همه زاویه های دید |
| خلاصه ی داستان: | 47.0 ((L) X 43.0 ((W) X 13.8 ((T) |
| منطقه فعال: | 35.06 ((L) X 17.52 ((W) |
| پیکسل پیچ: | 0.274 x 0274 |
| روش رانندگی: | ۱/۶۴ دوره کار |
| دمای عملیاتی: | -40°C تا +70°C |
| دمای ذخیره سازی: | -40°C تا +85°C |
| شماره پین: | چهار پین سرپوش |
| آي سي راننده: | SSD1309 یا معادل آن |
| انطباق | مطابقت با REACH و RoHS |
ابعاد طرح
نمودار طرحی
عملکرد پین رابط
| نه، نه | نماد | عملکرد |
|---|---|---|
| 1 | GND | زمین |
| 2 | VCC | ورودی منبع برق |
| 3 | SCL | هنگامی که رابط I2C انتخاب می شود، D0 به عنوان پد ورودی ساعت سریالی (SCL) و D1 به عنوان پد ورودی داده سریالی (SDAI) عمل می کند. |
| 4 | SDA |
ویژگی های DC
|
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس |
واحد |
| ولتاژ تغذیه برای منطق | VDD | 1.65 | 2.8 | 3.3 | V | |
| ولتاژ تغذیه برای نمایش | VCC | 11.5 | 12 | 12.5 | V | |
| ورودی سطح بالا | HIV | 0.8×VDD | - | - | V | |
| ورودی سطح پایین | VIL | - | - | 0.2×VDD | V | |
| تولید سطح بالا | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | - | V |
| خروجی سطح پایین | VOL | IOUT = 100μA، 3.3MHz | - | - | 0.1×VDD | V |
|
جریان تغذیه VDD VDD =2.8V، VCC =12 IREF = 10uA، نه پانل متصل شده نمایشگر روشن، تمام روشن، |
IDD |
کنتراست = FFh |
- |
90 |
110 |
μA |
|
جریان تغذیه VCC VDD = 2.8V، VCC = 12 IREF =10uA، بدون پانل متصل شده نمایشگر روشن، تمام روشن |
ICC |
- |
450 |
580 |
μA |
|
|
خروجی بخش جریان، VDD = 2.8V VCC =12V IREF=10uA نمایشگر روشن شده |
ISEG |
کنتراست=FFh | 280 | 310 | 340 |
μA |
| کنتراست=AFh | - | 215 | - | |||
| کنتراست=7Fh | - | 155 | - | |||
| کنتراست=3Fh | - | 78 | - | |||
| کنتراست=0Fh | 20 | - | ||||
|
جریان حالت خواب برای VDD |
IDD، SLEEP |
VDD = 1.65V ~ 3.3V، VCC = 7V ~ 16V صفحه نمایش خاموشه، نه پانل متصل شده |
- |
- |
10 |
μA |
|
حالت خواب فعلی برای VCC |
ICC، SLEEP |
VDD = 1.65V ~ 3.3V، VCC = 7V ~ 16V صفحه نمایش خاموشه، نه پانل متصل شده |
- |
- |
10 |
μA |
مشخصات الکتریکی
|
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس | واحد |
| مصرف برق حالت عادی | تمام پیکسل ها روشن هستند | - | 17 | 25 | mA | |
| مصرف جریان در حالت آماده | حالت آماده نشدن 10 درصد پیکسل روشن | - | 0.5 | 1.5 | mA | |
| مصرف برق حالت عادی | تمام پیکسل ها روشن هستند | - | 71.5 | 97.5 | mW | |
| مصرف برق حالت آماده | حالت آماده نشدن 10 درصد پیکسل روشن | - | 6.5 | 19.5 | mW | |
| روشنایی | lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (سفيد) |
(x) (y) |
۱۹۳۱ |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| کنتراست اتاق تاریک | CR | - | 2000:1 | - | - | |
|
زاویه دید |
- | 160 | - | - | درجه |
ویژگی های زمان بندی رابط I2C
|
نماد |
توضیحات | دقیقه | مکس |
واحد |
| دوچرخه | زمان چرخه ساعت | 2.5 | - | μs |
| شروع | زمان نگه داشتن حالت شروع | 0.6 | - | μs |
| tHD | زمان نگهداري داده ها (برای پین SDAOUT) | 0 |
- |
ns |
| زمان نگهداري داده ها (برای PIN SDAIN) | 300 | |||
| tSD | زمان تنظیم داده | 100 | - | ns |
| tSSTART |
زمان تنظیم حالت شروع (تنها برای یک حالت شروع تکراری مربوط است) |
0.6 | - | μs |
| tSSTOP | زمان تنظیم حالت توقف | 0.6 | - | μs |
| tR | زمان بالا رفتن برای داده ها و پین ساعت | 300 | ns | |
| tF | زمان سقوط برای داده ها و پین ساعت | 300 | ns | |
| TIDLE | زمان بیکار قبل از اینکه یک انتقال جدید شروع شود | 1.3 | - | μs |

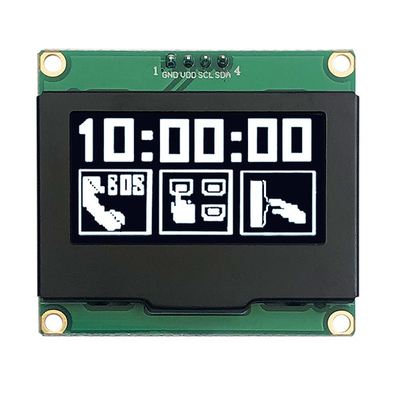

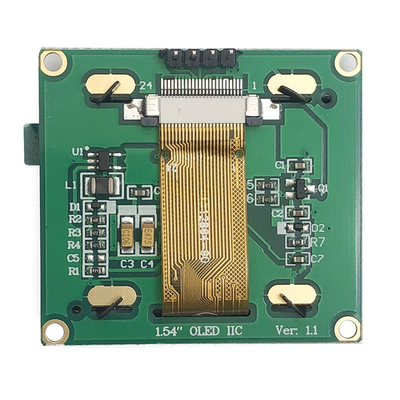

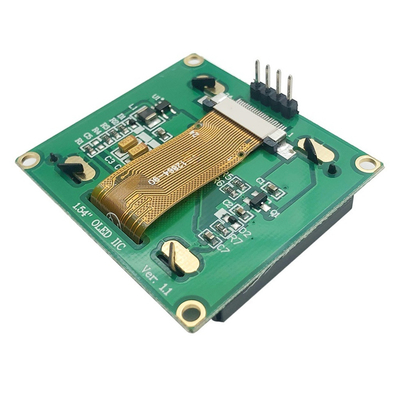

تصویر محصول
