جزئیات محصول:
|
| محصول: | صفحه نمایش OLED گرافیکی 1.54 اینچی | قطعنامه: | 128x64 نقطه |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 4 سیم رابط SPI |
| اپتیک: | همه زاویه های دید | طرح "دم": | 42.04 x 37.0 x 3.1 (mm) |
| منطقه فعال: | 35.05 x 17.51 (ملی متر) | Pixel Pitch: | 0.254 × 0.254 (میلی متر) |
| روش رانندگی: | 1/64 چرخه کار | دمای عملیاتی: | -40 تا +70 درجه سانتی گراد |
| دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | ولتاژ تغذیه: | 2.8 ولت |
| شماره پین: | 7 پین های سر | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 1ماژول صفحه نمایش OLED 54 اینچی,ماژول صفحه نمایش OLED 128x64,ماژول صفحه نمایش OLED با کنتراست بالا,128x64 OLED Display Module,High Contrast OLED Display Module |
||
ابعاد مکانیکی
تعریف پین رابط
| شماره ی PIN | نماد | توضیحات |
| 1 | GND | زمین مدار منطق |
| 2 | VDD | منبع برق منطق |
| 3 | SCK | ورودی ساعت سریال |
| 4 | SDA | ورودی داده های سریال |
| 5 | RST | این پین با ورود سیگنال ریست می شود. وقتی پین پایین است، شروع تراشه اجرا می شود. این پین را در هنگام کار عادی بالا نگه دارید. |
|
6 |
دی سی |
این پین پین کنترل داده / فرمان است. هنگامی که پین بالا کشیده می شود و حالت رابط سریال انتخاب می شود، داده ها در SDIN به عنوان داده تعبیر خواهد شد. هنگامی که آن را کشیده low.the داده ها در SDIN به ثبت فرمان منتقل خواهد شد. |
| 7 | CS | Chip Select. چیپ زمانی انتخاب می شود که CS0="L". |
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ تغذیه برای منطق | VDD | -0.3 | 4 | V |
| ولتاژ تغذیه برای نمایش | VCC | 8 | 17 | V |
| دمای کار | TOP | -40 | 70 | C |
| دمای ذخیره سازی | TSTG | -40 | 85 | C |
| زمان عمر (220 cd/m2) | 13,000 | - | ساعت | |
| زمان عمر (۲۰۰ cd/m2) | 15,000 | - | ساعت | |
| زمان عمر (۱۸۰ cd/m2) | 16,000 | - | ساعت |
ویژگی های DC
| ویژگی ها | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| ولتاژ تغذیه برای منطق | VDD | 1.65 | 2.8 | 3.3 | V | |
| ولتاژ تغذیه برای نمایش | VCC | 11.5 | 12 | 12.5 | V | |
| ورودی سطح بالا | HIV | 0.8×VDD | - | - | V | |
| ورودی سطح پایین | VIL | - | - | 0.2×VDD | V | |
| تولید سطح بالا | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | - | V |
| خروجی سطح پایین | VOL | IOUT = 100μA، 3.3MHz | - | - | 0.1×VDD | V |
|
جریان تغذیه VDD VDD =2.8V، VCC =12 IREF = 10uA، نه پانل متصل شده نمایشگر روشن، تمام روشن، |
IDD | کنتراست = FFh | - | 90 | 110 | μA |
|
جریان تغذیه VCC VDD = 2.8V، VCC = 12 IREF =10uA، بدون پانل متصل شده نمایشگر روشن، تمام روشن |
ICC | - | 450 | 580 | μA | |
|
خروجی بخش جریان، VDD = 2.8V VCC =12V IREF=10uA نمایشگر روشن شده |
ISEG | کنتراست=FFh | 280 | 310 | 340 | μA |
| کنتراست=AFh | - | 215 | - | |||
| کنتراست=7Fh | - | 155 | - | |||
| کنتراست=3Fh | - | 78 | - | |||
| کنتراست=0Fh | 20 | - | ||||
| جریان حالت خواب برای VDD | IDD، SLEEP |
VDD = 1.65V ~ 3.3V، VCC = 7V ~ 16V صفحه نمایش خاموشه، نه پانل متصل شده |
- | - | 10 | μA |
| حالت خواب فعلی برای VCC | ICC، SLEEP |
VDD = 1.65V ~ 3.3V، VCC = 7V ~ 16V صفحه نمایش خاموشه، نه پانل متصل شده |
- | - | 10 | μA |

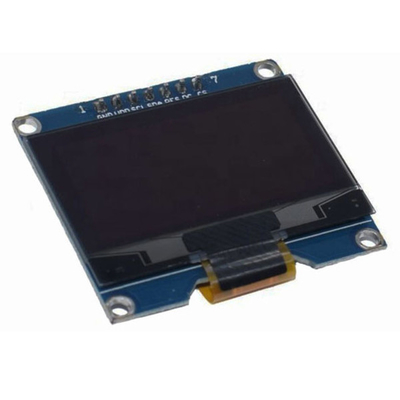

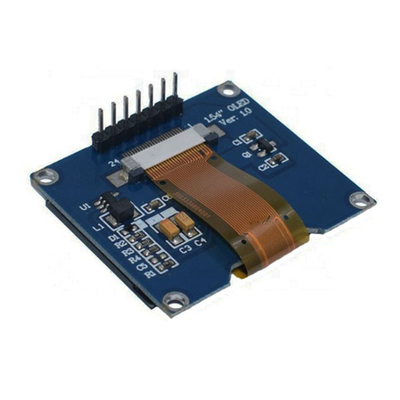

تصویر محصول
