جزئیات محصول:
|
| محصول: | صفحه نمایش OLED 2.42 اینچی (2.4 اینچی). | قطعنامه: | 128x64 نقطه |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | اپتیک: | همه زاویه های دید |
| طرح "دم": | 71.0 (L) x 43.5 (W) x 6.0 (T) (mm) | منطقه فعال: | 55.01 (L) x 27.5 (W) (mm) |
| Pixel Pitch: | 0.43 x 0.43 (mm) | روش رانندگی: | 1/64 چرخه کار |
| دمای عملیاتی: | -40 تا +70 درجه سانتی گراد | شماره پین: | 7 پین های سر |
| رابط: | رابط SPI | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 2صفحه نمایش OLED 42 اینچی,صفحه نمایش OLED 128X64,صفحه نمایش OLED 7 پین SPI,128x64 OLED Display,7-Pin SPI OLED Display |
||

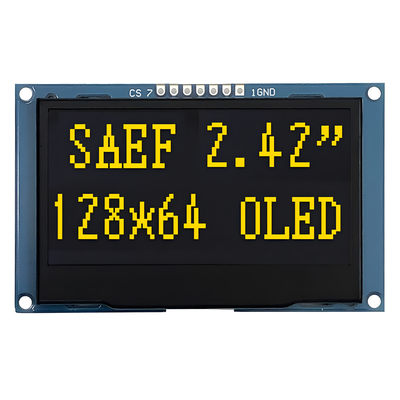

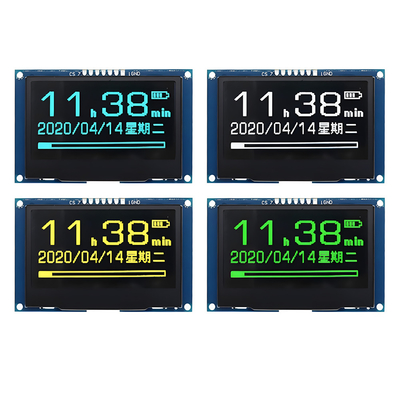

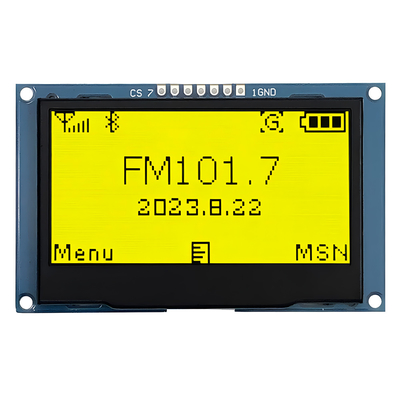

معرفی ماژول OLED SFOMS242YZ7-12864WBYG-01 از شرکت SAEF Technology، یک صفحه نمایش گرافیکی پیشرفته 2.42-اینچ 128x64 Dot Matrix. با یک منطقه فعال فشرده با اندازه گیری 2.42 اینچ قطر و ابعاد کلی 71.0 x 43.5 میلی متر، این ماژول نمایش برای عملکرد بالا و انعطاف پذیری طراحی شده است.
نسبت کنتراست بالا: این ماژول OLED نسبت کنتراست چشمگیر 20 را ارائه می دهد،000:1، اطمینان از وضوح بصری خیره کننده و نمایش رنگ پر جنب و جوش برای برنامه های کاربردی شما.
گزینه های رابط متعدد: ماژول از رابط های ارتباطی مختلف از جمله SPI و I2C (IIC) پشتیبانی می کند.این کار باعث می شود که به راحتی با طیف گسترده ای از میکروکنترلرها و سیستم عامل های توسعه ای ادغام شود..
طیف گسترده ای از ولتاژ: ولتاژ منبع منطقی بین 1.65V و 3.3V کار می کند، با یک مقدار معمول 2.8V، با توجه به نیازهای مختلف پروژه.
پنل لمسی قابل تنظیم: اگرچه این صفحه نمایش OLED با یک صفحه لمسی داخلی همراه نیست ، اما یک گزینه پنل لمسی قابل تنظیم در دسترس است ،امکان تعامل بیشتر بر اساس نیازهای خاص شما.
ماژول نمایشگر OLED SFOMS242YZ7-12864WBYG-01 برای کاربردهای مختلف، از جمله:
پروژه های خود را با SFOMS242YZ7-12864WBYG-01 ۲٫۴۲ اینچ ماژول صفحه نمایش OLED ارتقا دهید،طراحی شده برای ارائه تصاویر با کیفیت بالا و عملکرد قابل اعتماد برای طیف گسترده ای از کاربردهای صنعتی و تجاری.
امروز سفارش خودتون رو بدهيد تا بتونيد با هم ادغام و کیفیت بيشتري داشته باشيد
ابعاد مکانیکی

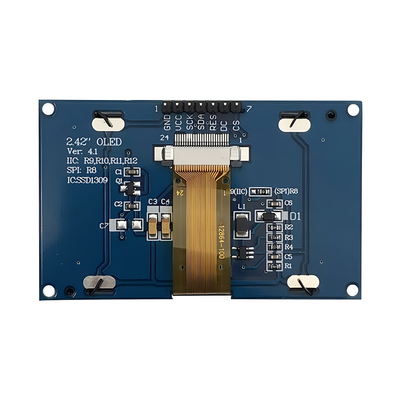

تعریف پین رابط
| شماره ی PIN | نماد | توضیحات |
| 1 | GND | زمین مدار منطق |
| 2 | VDD | منبع برق منطق |
| 3 | SCK | ورودی ساعت سریال |
| 4 | SDA | ورودی داده های سریال |
| 5 | RST | این پین ورودی سیگنال ریست است. هنگامی که پین پایین است، ابتدای تراشه اجرا می شود. این پین را بالا نگه دارید. |
|
6 |
دی سی |
این پین پین کنترل داده / فرمان است. هنگامی که پین بالا کشیده می شود و حالت رابط سریال انتخاب می شود، داده ها در SDIN وقتی که پایین کشیده شود، داده ها در SDIN به ثبت فرمان منتقل می شوند. |
| 7 | CS | انتخاب تراشه. تراشه زمانی انتخاب می شود که CS0 = L . |
حداکثر امتیازات مطلق
|
پارامتر |
نماد | دقیقه | مکس | واحد |
| ولتاژ تغذیه برای منطق | VDD | -0.3 | 4 | V |
| ولتاژ تغذیه برای نمایش | VCC | 8 | 17 | V |
| دمای کار | TOP | -40 | 70 | C |
| دمای ذخیره سازی | TSTG | -40 | 85 | C |
| زمان عمر (220 cd/m2) | 13,000 | - | ساعت | |
| زمان عمر (۲۰۰ cd/m2) | 15,000 | - | ساعت | |
|
زمان عمر (۱۸۰ cd/m2) |
16,000 | - | ساعت |
ویژگی های DC
|
|
نماد | شرایط | دقیقه | نوع | مکس |
واحد |
| ولتاژ تغذیه برای منطق | VDD | 1.65 | 2.8 | 3.3 | V | |
| ولتاژ تغذیه برای نمایش | VCC | 11.5 | 12 | 12.5 | V | |
| ورودی سطح بالا | HIV | 0.8×VDD | - | - | V | |
| ورودی سطح پایین | VIL | - | - | 0.2×VDD | V | |
| تولید سطح بالا | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | - | V |
| خروجی سطح پایین | VOL | IOUT = 100μA، 3.3MHz | - | - | 0.1×VDD | V |
|
جریان تغذیه VDD VDD =2.8V، VCC =12 IREF = 10uA، نه پانل متصل شده نمایشگر روشن، تمام روشن، |
IDD |
کنتراست = FFh |
- |
90 |
110 |
μA |
|
جریان تغذیه VCC VDD = 2.8V، VCC = 12 IREF =10uA، بدون پانل متصل شده نمایشگر روشن، تمام روشن |
ICC |
- |
450 |
580 |
μA |
|
|
خروجی بخش جریان، VDD = 2.8V VCC =12V IREF=10uA نمایشگر روشن شده |
ISEG |
کنتراست=FFh | 280 | 310 | 340 |
μA |
| کنتراست=AFh | - | 215 | - | |||
| کنتراست=7Fh | - | 155 | - | |||
| کنتراست=3Fh | - | 78 | - | |||
| کنتراست=0Fh | 20 | - | ||||
|
جریان حالت خواب برای VDD |
IDD، SLEEP |
VDD = 1.65V ~ 3.3V، VCC = 7V ~ 16V صفحه نمایش خاموشه، نه پانل متصل شده |
- |
- |
10 |
μA |
|
حالت خواب فعلی برای VCC |
ICC، SLEEP |
VDD = 1.65V ~ 3.3V، VCC = 7V ~ 16V صفحه نمایش خاموشه، نه پانل متصل شده |
- |
- |
10 |
μA |
مشخصات الکتریکی
|
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس | واحد |
| مصرف برق حالت عادی | تمام پیکسل ها روشن هستند | - | 17 | 25 | mA | |
| مصرف جریان در حالت آماده | حالت آماده نشدن 10 درصد پیکسل روشن | - | 0.5 | 1.5 | mA | |
| مصرف برق حالت عادی | تمام پیکسل ها روشن هستند | - | 71.5 | 97.5 | mW | |
| مصرف برق حالت آماده | حالت آماده نشدن 10 درصد پیکسل روشن | - | 6.5 | 19.5 | mW | |
| روشنایی | lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (سفيد) |
(x) (y) |
۱۹۳۱ |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| کنتراست اتاق تاریک | CR | - | 2000:1 | - | - | |
|
زاویه دید
|
- | 160 | - | - | درجه |
