جزئیات محصول:
|
| محصول: | LCD TFT 1.9 اینچی | صفحه لمسی: | بدون |
|---|---|---|---|
| قطعنامه: | 170x320 | جهت مشاهده: | زاویه دید کامل IPS |
| آی سی درایور: | ST7789P3 | شماره پین: | 30 پین |
| ارتباط: | ZIF | درخشندگی سطحی: | 800 cd/m2 (nits) |
| رابط: | SPI&MCU | طول عمر LED: | 40000 ساعت |
| برجسته کردن: | 170x320 صفحه نمایش TFT با روشنایی بالا,صفحه نمایش LCD 800 نیت IPS,1صفحه نمایش TFT با روشنایی بالا.9 اینچ,800 Nits IPS LCD Display,1.9-Inch High Brightness TFT Display |
||
در مورد این ماده SFTO190JY-7267AN
پروژه خود را با صفحه نمایش LCD IPS TFT 1.9 اینچی با روشنایی بالا ارتقا دهید که برای ارائه تصاویر خیره کننده و عملکرد مطلوب طراحی شده استاین صفحه نمایش حتی در محیط های روشن، دید عالی را تضمین می کند..
ویژگی های کلیدی:
اندازه و وضوح:این صفحه نمایش فشرده 1.9 اینچی دارای وضوح 170x320 پیکسل است که تصاویر واضح و واضح را برای کاربردهای مختلف فراهم می کند.
رنگ های پر جنب و جوش:تکنولوژی IPS زاویه های دید گسترده و بازتولید رنگ پر جنب و جوش را ارائه می دهد، که باعث تجربه کاربری برتر می شود.
رابط SPI و MCU:این صفحه نمایش که برای یکپارچه سازی آسان طراحی شده است، دارای رابط های SPI و MCU است، که آن را با طیف وسیعی از میکروکنترلرها و تخته های توسعه سازگار می کند.
طراحي پايدار:این صفحه نمایش برای قابلیت اطمینان و عملکرد ساخته شده است و برای پروژه های حرفه ای و DIY، از جمله پوشیدنی ها، ابزارها و سیستم های جاسازی شده ایده آل است.
دستگاه خود را با صفحه نمایش LCD IPS TFT 1.9 اینچی با روشنایی بالا برای کیفیت و عملکرد استثنایی ارتقا دهید.
حالا سفارش بدهتا از کمترین قیمت تضمین شده ی بازار استفاده کنید!
مشخصات محصول
| ویژگی ها | جزئیات | واحد |
| اندازه صفحه نمایش ((شکل قطری) | 1.9 | اینچ |
| نوع LCD | IPS TFT | - |
| حالت نمایش | معمولا سیاه | - |
| قطعنامه | 170 × RGB ((H) × 320 ((V) | پیکسل |
| جهت مشاهده | همه | - |
| اندازه ماژول | 25 ((W) × 49.33 ((H) × 2.11 ((T) | mm |
| منطقه فعال | 22.7 ((W) × 42.72 ((H) | mm |
| اندازه پیکسل | 0.1335 ((W) × 0.1335 ((H) | mm |
| ترتیب رنگ | RGB V نوار عمودی | - |
| رابط | SPI/متواز | - |
| روشنایی سطح | 800 | cd/m2 |
| رنگ های نمایش | 262K | - |
| IC درایور | ST7789P3 | - |
| با یا بدون پنل لمسی | بدون | - |
| دمای کار | -20°C~70°C | °C |
| دمای ذخیره سازی | -30°C تا 80°C | °C |
ابعاد بیرونی
حداکثر امتیازات مطلق
| ماده | نماد | دقیقه ای | مکس | واحد |
| ولتاژ منبع منطق | IOVCC | -0.3 | 4.0 | V |
| ولتاژ منبع آنالوگ | VCC | -0.3 | 4.6 | V |
| دمای کار | بالا | -20 | 70 | °C |
| دمای ذخیره سازی | Tst | -30 | 80 | °C |
ویژگی های DC
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ منبع آنالوگ | VCC | 2.5 | 2.75 | 3.3 | V |
| ولتاژ منبع منطق | IOVCC | 1.65 | 1.8 | 3.3 | V |
| ولتاژ ورودی بالا | شماره خودرو | 0.7*IOVCC | - | IOVCC | V |
| ولتاژ پایین ورودی | VIL | GND | - | 0.3*IOVCC | V |
| ولتاژ بالا خروجی | VOH | 0.8*IOVCC | - | IOVCC | V |
| ولتاژ پایین خروجی | VOL | GND | - | 0.2*IOVCC | V |
| جریان ورودی | IIN | - | 20 | - | mA |
مشخصات روشنایی پس زمینه
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ جلو | VF | - | 6.0 | - | V |
| جریان جلو | اگر | - | 80 | - | mA |
| از بین رفتن قدرت | Pd | - | 256 | - | mW |
| طول عمر LED ((25 oC) | - | 30000 | 40000 | - | ساعت ها |
تعریف پین رابط
| نه | نماد | توضیحات | |||||||||
| 1 | GND | زمین | |||||||||
| 2 | VCC | منبع برق آنالوگ | |||||||||
| 3 | IM2 |
|
|||||||||
| 4 | IM1 | ||||||||||
| 5 | تنظیم مجدد | پین LCM Reset | |||||||||
| 6 | CS | چیپ انتخاب پین (Low) فعال کنید | |||||||||
| 7 | DC/SCL | -پين ساعت سريال | |||||||||
| 8 | WR/RS | ثبت کردن پین انتخاب شده | |||||||||
| 9 | تحقیق و توسعه | خواندن فعال در رابط موازی MCU 8080 | |||||||||
| 10 | SDA | پین ورودی/خرید رابط SPI | |||||||||
| 11 تا 18 | DB0-DB7 | اتوبوس اطلاعات متوازي رابط MCU | |||||||||
| 19 | SDO | پین خروجی رابط SPI | |||||||||
| 20 | LED+ | آنود با نور پس زمینه | |||||||||
| 21 تا 24 | LED- | کاتود با نور پس زمینه | |||||||||
| 25 | GND | زمین | |||||||||
| 26 تا 29 | NC | NC | |||||||||
| 30 | GND | زمین |

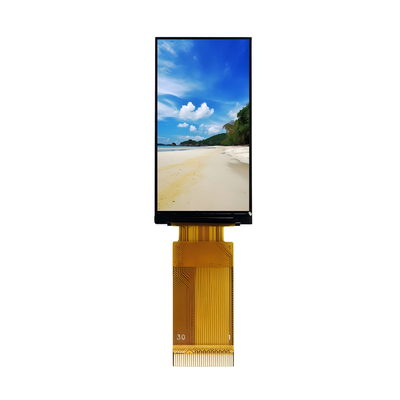

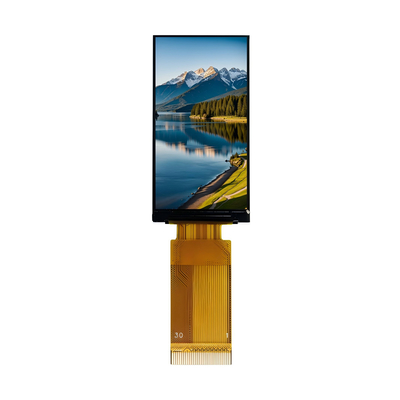

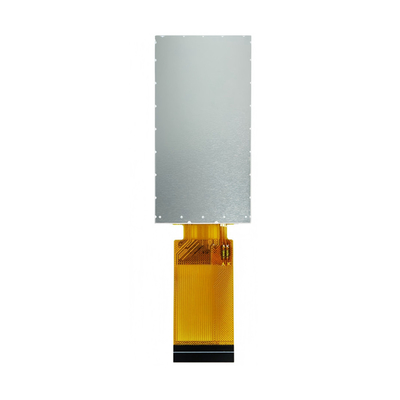

تصویر محصول
