0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C

0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C
0.96 Inch 128x64 Dot Matrix OLED Display Module 4-Pin I2C Interface
0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C 0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C 0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C 0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C 0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C 0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C

تصویر بزرگ :  0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SFOM096YZ4-12864WB-02
سند: SFOM096YZ4-12864WB-02 Speci...on.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: The lowest market price guaranteed
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-3 هفته
شرایط پرداخت: L/C، T/T، Western Union، Paypal
قابلیت ارائه: 3000 هزار عدد در ماه

0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C

شرح
محصول: 0.96 اینچ OLED + PCB 4 پین قطعنامه: 128x64 پیکسل
رنگ نمایش: فونتز سفید/آبی/زرد آبی ساختار: COG + PCB
رابط: I2C (IIC) جهت مشاهده: همه زاویه های دید
طرح "دم": 24.7 × 27 × 3.6 (میلی متر) ارتباط: پین های Header
شماره پین: 4 پین دمای عملیاتی: -40 تا +85 درجه سانتیگراد
طول عمر: 50000 ساعت @ 60cd/m2 انطباق: سازگار با REACH و RoHS
برجسته کردن:

ماژول صفحه نمایش OLED 128x64,0.96 اینچ ماژول صفحه نمایش OLED

,

0.96 Inch OLED Display Module



در مورد این ماده SFOM096YZ4-12864WB-02



ما ماژول نمایشگر OLED 0.96 اینچ 128x64 Dot Matrix را معرفی می کنیم، راه حل عالی برای پروژه های الکترونیکی و نمونه های اولیه شما.این ماژول OLED ارائه می دهد تصاویر واضح و رنگ های پر جنب و جوش، که آن را برای برنامه هایی مانند پوشیدنی ها، دستگاه های IoT و سیستم های جاسازی شده ایده آل می کند.



ویژگی های کلیدی:

  • وضوح بالا:صفحه نمایش دارای رزولوشن 128x64 پیکسل است که برای هر برنامه ای گرافیک واضح و دقیق را تضمین می کند.
  • اندازه کمکت:این ماژول OLED که فقط 0.96 اینچ اندازه دارد، برای طراحی های محدود فضایی مناسب است.
  • رابط I2C:رابط 4 پین I2C اتصال و ارتباطات را با میکروکنترلرها ساده می کند و یکپارچه سازی آسان را در پروژه های شما ارائه می دهد.
  • زاویه دید گسترده:به لطف تکنولوژی OLED، از زاویه های مختلف دید استثنایی لذت ببرید.
  • مصرف برق کم:این صفحه نمایش از نظر انرژی کارآمد است، که آن را برای کاربردهای باتری مناسب می کند.



این که آیا شما در حال توسعه یک داشبورد سفارشی هستید، ایجاد صفحه نمایش های تعاملی، یا طراحی ابزار هوشمند، 0.96 اینچ 128x64 Dot Matrix OLED Display Module یک انتخاب متنوع است که عملکرد بالا و قابلیت اطمینان را ارائه می دهدپروژه های خود را با این ماژول نمایش پیشرفته امروز ارتقا دهید!





مشخصات فنی



0محصولات OLED 96 اینچی با PCB 4 پین به طور معمول مشخصات فنی زیر را دارند:

  • رزولوشن: 128x64 پیکسل، ارائه متن واضح و نمایش تصویر.
  • تراشه های درایور، مانند تراشه SSD1306/SSD1315، با چندین سیستم عامل توسعه سازگار هستند و روند توسعه را ساده می کنند.
  • ولتاژ کاری: معمولا بین 3 و 5 ولت، با سازگاری قدرت خوب، سازگار با 3.3 و 5 ولت و بدون نیاز به تراشه های تبدیل سطح اضافی.
  • زاویه دید: با زاویه دید فوق العاده بزرگ بیش از 160 °، عملکرد نمایش خوب را در زاویه های مختلف مشاهده تضمین می کند.
  • گزینه های رنگی: گزینه های رنگی متعددی مانند آبی زرد ، آبی سفید و آبی خالص را برای پاسخگویی به نیازهای مختلف بصری و ترجیحات طراحی فراهم می کند.
  • حالت نمایش: از حالت های نمایش متعدد از جمله نمایش گرافیکی و متنی پشتیبانی می کند که برای نیازهای مختلف نمایش اطلاعات مناسب است.
  • مصرف برق: در شرایط نمایش عادی، مصرف برق تنها 0.06W است، بسیار کمتر از صفحه نمایش TFT سنتی،که آن را برای کاربردهایی با الزامات سخت مصرف برق مناسب می کند.
  • روش نصب: طراحی PCB 4 پین اجازه می دهد تا از طریق روش های نصب صفحه مدار استاندارد در حالی که اتصال الکتریکی خوبی فراهم می کند، ثابت شود.
  • یکپارچگی سیگنال: با توجه به ثبات و قابلیت اطمینان انتقال سیگنال، سیم کشی PCB باید تا حد ممکن کوتاه و مستقیم باشد تا تداخل سیگنال را کاهش دهد
  • طراحی تبعید گرما: OLED ها در طول کار گرما تولید می کنند و طراحی PCB باید مسیرهای تبعید گرما را در نظر بگیرد، مانند بهینه سازی مدیریت حرارتی از طریق طرح یا پد های تبعید گرما.
  • طراحی ضد تداخل: برای کاهش تداخل الکترومغناطیسی (EMI) ، طراحی PCB باید اقدامات مناسب محافظت و فیلتر را اتخاذ کند.



طرح طرح



0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C 0







تعریف پین رابط



پين شماره نماد توضیحات
1 GND اين يه پيين زمين است، بايد به زمين متصل باشه
2 VDD منبع برق برای OLED. این یک پین ولتاژ است. باید به منبع متصل شود.
3 SCL این ورودی ساعت سریال SCL
4 SDA این ورودی داده های سریال SDA





ویژگی های الکترو اپتیک



پست ها نماد دقیقه ای -آره. مکس واحد یادآوری
روشنایی کار L 80 100 - cd /m2 تمام پیکسل ها روشن هستند
مصرف برق P - 50 60 mW

30 درصد پیکسل ON

فرکانس فریم فر - 105 - هرتز -

رنگ

هماهنگی

آبی CIE x 0.11 0.15 0.19



CIE1931

اتاق تاریک
CIE y 0.21 0.25 0.29

زمان پاسخ

بلند شو Tr - 10 - ما -
پوسیدن Td - 10 - ما -
نسبت کنتراست Cr 10000:1 - - - اتاق تاریک
زاویه دید θ 160 - - درجه تحصیلی -
زمان عمر عملیاتی بالا 22000 - - ساعت ها L= 80 cd/m2

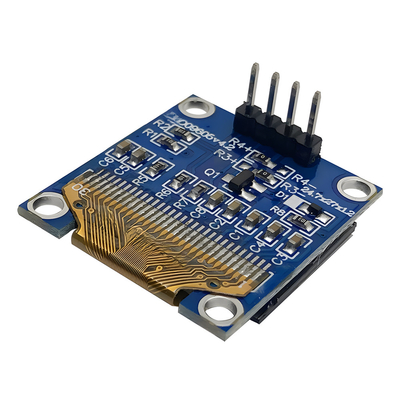

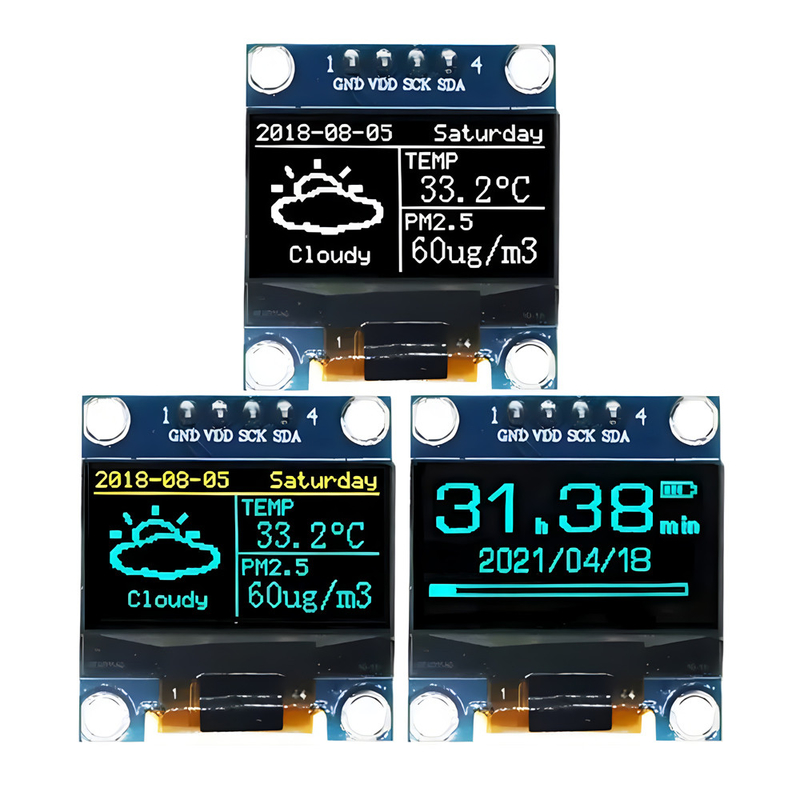

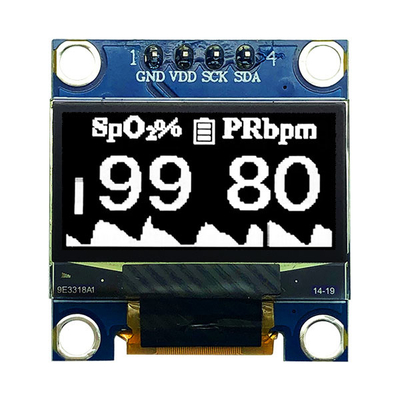

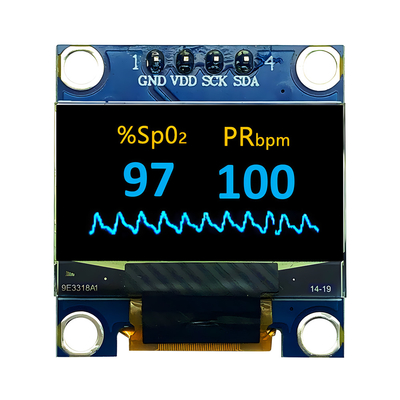

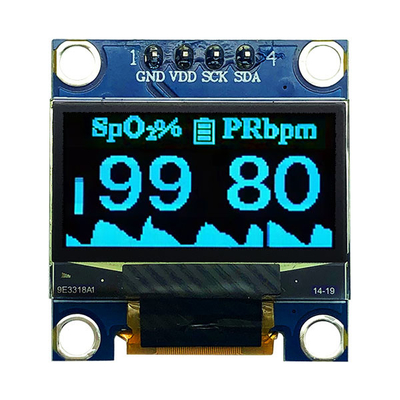

تصویر محصول

0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C 1

0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C 20.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C 3

0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C 4

0.96 اینچ 128x64 Dot Matrix OLED Display Module 4-Pin رابط I2C 5
