جزئیات محصول:
|
| محصول: | 2.42 اینچ OLED | قطعنامه: | وضوح 128 در 64 نقطه |
|---|---|---|---|
| نوع شیشه: | OLED | اپتیک: | همه زاویه های دید 80/80/80/80 |
| رابط: | I2C، SPI، 6800، 8080 اختیاری | طرح "دم": | 60.50 × 73.00 × 2.00 (ملی متر) |
| منطقه فعال: | 55.01 × 27.49 (ملی متر) | Pixel Pitch: | 0.43 × 0.43 (میلی متر) |
| دمای عملیاتی: | -40 تا +70 درجه سانتی گراد | دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| شماره پین: | 24 پین | کنترل کننده: | SSD1309 یا معادل آن |
| حالت رانندگی: | 1/64 چرخه کار | کانکتور: | COG+FPC |
| نسبت کنتراست: | 2000: 1 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 2صفحه نمایش OLED 42 اینچی,فونت های زرد صفحه نمایش PMOLED,صفحه نمایش OLED 128X64,Yellow Fonts PMOLED Screen,128x64 OLED Display |
||
دانلود ورق داده
در مورد این مورد ۲٫۴۲ اینچ OLED ۱۲۸×۶۴ فونت زردSFOS242XZ-12864Y01
مرور کلی
صفحه نمایش OLED 2.42-اینچی با وضوح 128x64 پیکسل یک صفحه نمایش پیشرفته PMOLED است که از یک کنترل کننده SSD1309 استفاده می کند.این صفحه دارای فونت های زرد روشن است، که آن را انتخاب ایده آل برای سیستم های جاسازی شده، پروژه های الکترونیک DIY، دستگاه های هوشمند، و بیشتر می کند. تکنولوژی OLED ارائه کنتراست بالا و رنگ های پر جنب و جوش،افزایش دید در شرایط مختلف روشنایی.
ویژگی های کلیدی
نوع صفحه نمایش:
قطعنامه:
رنگ:
اندازه:
کنترل کننده:
رابط:
مصرف برق کم:
زاویه دید گسترده:
استفاده آسان:
دوام:
درخواست ها
نتیجه گیری
صفحه نمایش OLED ۲٫۴۲ اینچی 128x64 فونت زرد PMOLED (SSD1309 Controller) یک راه حل نمایش متنوع و کارآمد است که عملکرد و دید عالی را ارائه می دهد.آیا شما در حال توسعه یک محصول جدید یا ارتقاء یک سیستم موجود هستید، این صفحه نمایش OLED مطمئناً تجربه و عملکرد کاربر را در بسیاری از برنامه ها بهبود می بخشد.
مشخصات صفحه نمایش
1) حالت نمایش: ماتریس منفعل
2) رنگ نمایش: تک رنگ (سفید) ، سفید، آبی و سبز اختیاری
3) وظیفه رانندگی: 1/64 وظیفه
مشخصات مکانیکی
1) طرح طرح: بر اساس طرح طرح ضمیمه شده
2) تعداد پیکسل ها: 128 × 64
3) اندازه پنل: 60.5 × 37 × 1.8 (میلی متر)
4) ناحیه فعال: 55.01 × 27.49 (ملی متر)
5) پیکسل پیچ: 0.43 × 0.43 (ملی متر)
6) اندازه پیکسل: 0.4 × 0.4 (ملی متر)
7) وزن: TBD
نقشه مکانیکی
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد | |
| ولتاژ تغذیه برای منطق | VDD | -0.3 | 4 | V | |
| ولتاژ تغذیه برای نمایش | VCC | 8 | 17 | V | |
| دمای کار | TOP | -40 | 70 | .C | |
| دمای ذخیره سازی | TSTG | -40 | 85 | .C | |
| زمان عمر (220 cd/m2) | 13,000 | - | ساعت | ||
| زمان عمر (۲۰۰ cd/m2) | 15,000 | - | ساعت | ||
| زمان عمر (۱۸۰ cd/m2) | 16,000 | - | ساعت | ||
مشخصات الکتریکی
| ویژگی ها | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| مصرف برق حالت عادی | تمام پیکسل ها روشن هستند | - | 43 | 52 | mA | |
| مصرف جریان در حالت آماده | حالت آماده نشدن 10 درصد پیکسل روشن | - | 0.5 | 1.5 | mA | |
| مصرف برق حالت عادی | تمام پیکسل ها روشن هستند | - | mW | |||
| مصرف برق حالت آماده | حالت آماده نشدن 10 درصد پیکسل روشن |
- |
6.5 | 19.5 | mW | |
| روشنایی | lbr | - | 130 | 150 | - | cd/m2 |
| C.I.E. (سفيد) | (x) (y) | ۱۹۳۱ | 0.41 | 0.45 | 0.49 | |
| 0.49 | 0.53 | 0.57 | ||||
| کنتراست اتاق تاریک | CR | - | 2000:1 | - | - | |
| زاویه دید | - | 160 | - | - | درجه |

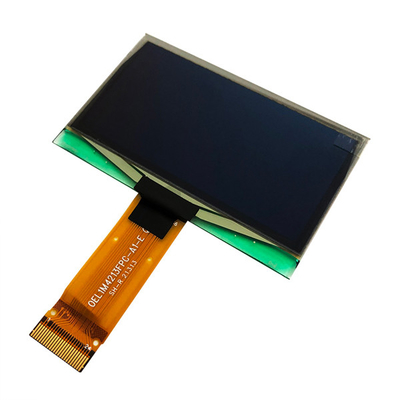

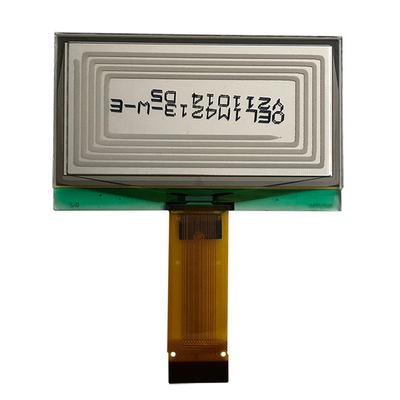

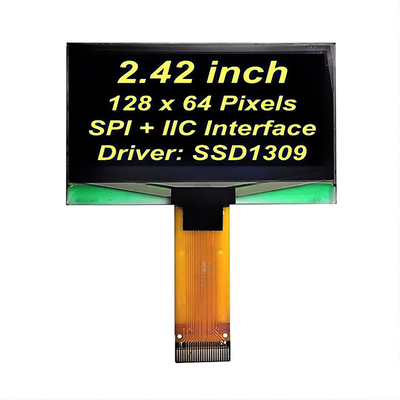

تصویر محصول
