جزئیات محصول:
|
| محصول: | 2صفحه نمایش.48 اینچی دایره ای TFT | قطعنامه: | 480 (RGB) x 480 نقطه |
|---|---|---|---|
| درخشندگی سطحی: | 500 cd/m2 (nits) | صفحه لمسی: | موجود / اختیاری |
| جهت مشاهده: | زاویه دید کامل IPS | آی سی درایور: | ST7701S |
| شماره پین: | 40 پین | ارتباط: | ZIF |
| رابط: | 3SPI+18RGB | طول عمر LED: | 40000 ساعت |
| بالا:: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش دور 2.8 اینچی,صفحه نمایش LCD دایره ای درجه خودرو,2.8 اینچ صفحه LCD دایره ای,Automotive Grade Circular LCD Screen,2.8 inch Circular LCD Screen |
||
دانلود ورق داده
معرفی محصول: صفحه نمایش TFT دایره ای 2.8 اینچیSFTO248XC-7204AN
معرفی صفحه نمایش TFT 2.8 اینچی خودروسازی SFTO248XC-7204AN، که به طور خاص برای انعطاف پذیری و دوام در کاربردهای خودرو طراحی شده است.صفحه نمایش LCD دایره ای دارای یک صفحه نمایش با وضوح بالا 480x480 پیکسل استبا استفاده از رابط پیشرفته SPI + RGB ، این صفحه نمایش برای یکپارچه سازی در سیستم های خودرو طراحی شده است.
صفحه نمایش TFT دایره ای 2.8 اینچی ما SFTO248XC-7204AN یک راه حل پیشرفته برای نیازهای مدرن خودرو است که کیفیت، عملکرد و دوام استثنایی را ارائه می دهد.چه برای تولید خودروهای جدید و چه برای ارتقاء بازار، این صفحه نمایش برای ارتقاء تجربه رانندگی با تکنولوژی پیشرفته و تصاویر برتر طراحی شده است.
برای اطلاعات بیشتر در مورد این محصول یا برای سفارش، لطفا امروز با ما تماس بگیرید!
| ویژگی | مشخصات | |
|
مشخصات صفحه نمایش |
نوع LCD | 2.48 اينچ |
| قطعنامه (H*V) | 480 ((RGB) × 480 | |
| نوع تکنولوژی | a-Si TFT | |
| پیکسل ها | نوار عمودی RGB | |
| حالت نمایش | معمولاً سياه | |
| جهت مشاهده | همه | |
| جهت معکوس شدن مقیاس خاکستری | - | |
|
ماشین آلات ویژگی ها |
ابعاد طرح (W x H x T) (ملی متر) | 65.87*69.04*185 |
| منطقه فعال ((ملی متر) | 62.93*6293 | |
| CTP Area View ((ملی متر) | / | |
| با / بدون صفحه لمسی | بدون | |
| نوع کانکتور | 0.5 ارتفاع 40پين | |
| نوع روشنایی | LED | |
| وزن (g) | TBD | |
|
برق ویژگی ها |
رابط صفحه نمایش | 3SPI+18RGB |
| تعداد رنگ | 262K | |
| IC درایور نمایش | ST7701S | |
نقشه مکانیکی
تخصیص پین
| 1 | LED A | آنود LED |
| 2 | LED K | کاتود LED |
| 3 | LED K | کاتود LED |
| 4 | GND | زمین |
| 5 | VCI | منبع برق |
| 6 | تنظیم مجدد | سیگنال رو تنظیم کن، فعال کم |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | سیگنال داده SPI |
| 10 | SCK | سیگنال ساعت SPI |
| 11 | CS | سیگنال انتخاب تراشه SPI |
| 12 | PCLK | سیگنال ساعت نقطه ای RGB |
| 13 | DE | سیگنال فعال سازی داده های RGB |
| 14 | VSYNC | سیگنال همگام سازی فریم RGB |
| 15 | HSYNC | سیگنال همگام سازی خط RGB |
| 16 تا 33 | DB0~DB17 | سیگنال داده های RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | زمین |
| 35 | TP_INT | لمس قطع |
| 36 | TP_SDA | سیگنال داده های IIC لمس |
| 37 | TP_SCL | سیگنال ساعت IIC |
| 38 | TP_RESET | سیگنال تنظیم مجدد با لمس |
| 39 | TP_VCI | برق را لمس کنید |
| 40 | GND | زمین |
حداکثر امتیازات مطلق
| ماده | نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 0.3~33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
ویژگی های الکتریکی
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.5 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 50 | mA | VDD=2.8V، Ta=25.C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V |
- |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | μA | VIN=VDD یا VSS |
نور پس زمینه رانندگی
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| جریان جلو | اگر | ... | 20 | ... | mA |
| ولتاژ جلو | VF | - | 19.2 | - | V |
| حالت اتصال | ... | 6S | ... | ||
| شماره LED | / | 6 | پی سی | ||
| طول عمر LED | 40000 | 50000 |
ویژگی های نوری
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد |
|
زاویه های دید |
θT |
CR≥10 |
80 | 85 | - |
درجه تحصیلی |
| θ B | 80 | 85 | - | |||
| θ L | 80 | 85 | - | |||
| θ R | 80 | 85 | - | |||
| نسبت کنتراست | CR | θ=0° | 800 | 1000 |
- |
- |
| زمان پاسخ | تن | 25°C |
- |
30 | 35 |
ms |
| TOFF | ||||||
| یکنواختی | U |
- |
67 | 72 |
- |
% |
| NTSC |
- |
- |
- |
70 |
- |
% |
| روشنایی | L |
- |
500 |
- |
cd/m2 |

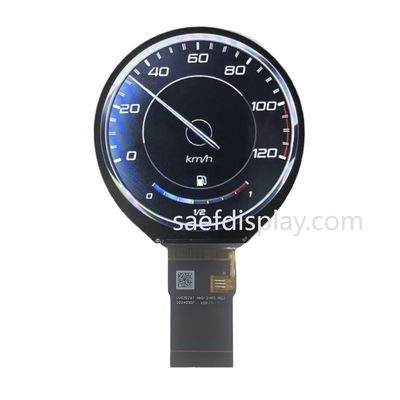

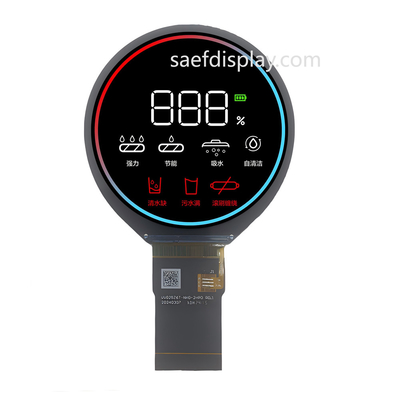

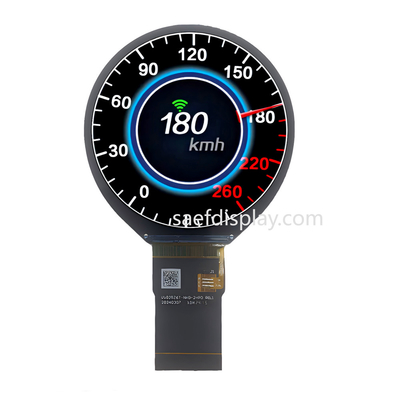

تصویر محصول
