جزئیات محصول:
|
| محصول: | 2صفحه نمایش.48 اینچی دایره ای TFT | قطعنامه: | 480 (RGB) x 480 نقطه |
|---|---|---|---|
| درخشندگی سطحی: | 500 cd/m2 (nits) | صفحه لمسی: | موجود / اختیاری |
| جهت مشاهده: | زاویه دید کامل IPS | آی سی درایور: | ST7701S |
| شماره پین: | 40 پین | ارتباط: | ZIF |
| رابط: | 3SPI+18RGB | طول عمر LED: | 40000 ساعت |
| بالا:: | -20 تا +70 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش دایره ای TFT LCD IPS,2صفحه نمایش LCD دایره ای.48 اینچی,صفحه نمایش LCD دایره ای 480x480,2.48 Inch Circular LCD Display,480x480 Circular LCD Display |
||
دانلود ورق داده
در مورد اين موردSFTO248XC-7204AN
مرور کلی

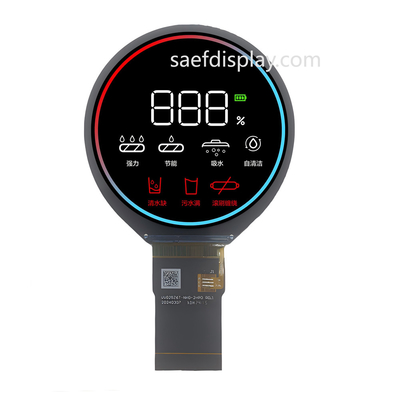

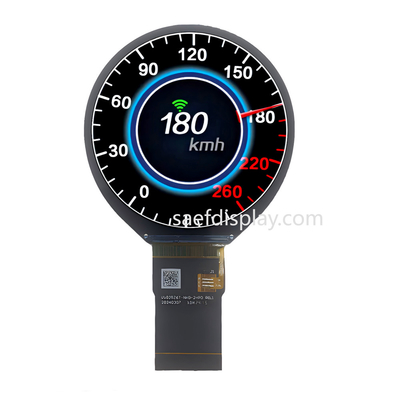

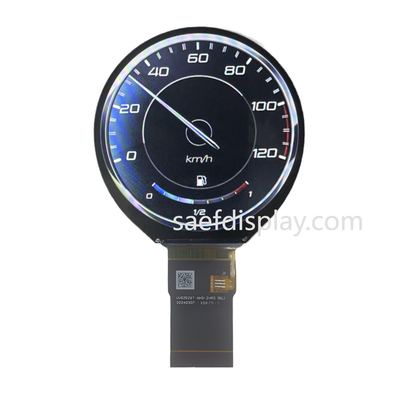

صفحه نمایش دایره ای 2.48 اینچی TFT LCD IPS با ترکیب تکنولوژی پیشرفته با طراحی جذاب، آن را برای طیف گسترده ای از برنامه های کاربردی از جمله پوشیدنی ها، دستگاه های خانگی هوشمند،و سایر وسایل الکترونیکی نوآورانهبا وضوح 480x480 پیکسل، این صفحه نمایش رنگ های پر جنب و جوش و تصاویر واضح را ارائه می دهد و کاربران را با تجربه بصری غوطه ور می کند.
ویژگی های کلیدی
صفحه نمایش با وضوح بالا:
تکنولوژی IPS:
اندازه کمکت:
پشتیبانی از چند رابط:
روشنایی و کنتراست بالا:
عمق رنگ غنی:
مصرف برق کم:
پشتیبانی راننده دوستانه:
درخواست ها
نتیجه گیری
صفحه نمایش دایره ای LCD IPS 2.48 اینچی TFT یک انتخاب متنوع و قدرتمند برای طراحان و مهندسان است که به دنبال ارتقاء محصولات خود با یک رابط بصری با کیفیت بالا هستند. اندازه فشرده آن،همراه با ویژگی های پیشرفتهبا استفاده از این صفحه LCD TFT دایره ای قابل توجه، آینده ی تکنولوژی نمایش را بپذیرید.
| ویژگی | مشخصات | |
|
مشخصات صفحه نمایش |
نوع LCD | 2.48 اينچ |
| قطعنامه (H*V) | 480 ((RGB) × 480 | |
| نوع تکنولوژی | a-Si TFT | |
| پیکسل ها | نوار عمودی RGB | |
| حالت نمایش | معمولاً سياه | |
| جهت مشاهده | همه | |
| جهت معکوس شدن مقیاس خاکستری | - | |
|
ماشین آلات ویژگی ها |
ابعاد طرح (W x H x T) (ملی متر) | 65.87*69.04*185 |
| منطقه فعال ((ملی متر) | 62.93*6293 | |
| CTP Area View ((ملی متر) | / | |
| با / بدون صفحه لمسی | بدون | |
| نوع کانکتور | 0.5 ارتفاع 40پين | |
| نوع روشنایی | LED | |
| وزن (g) | TBD | |
|
برق ویژگی ها |
رابط صفحه نمایش | 3SPI+18RGB |
| تعداد رنگ | 262K | |
| IC درایور نمایش | ST7701S | |
نقشه مکانیکی
تخصیص پین
| 1 | LED A | آنود LED |
| 2 | LED K | کاتود LED |
| 3 | LED K | کاتود LED |
| 4 | GND | زمین |
| 5 | VCI | منبع برق |
| 6 | تنظیم مجدد | سیگنال رو تنظیم کن، فعال کم |
| 7 | NC | NC |
| 8 | NC | NC |
| 9 | SDA | سیگنال داده SPI |
| 10 | SCK | سیگنال ساعت SPI |
| 11 | CS | سیگنال انتخاب تراشه SPI |
| 12 | PCLK | سیگنال ساعت نقطه ای RGB |
| 13 | DE | سیگنال فعال سازی داده های RGB |
| 14 | VSYNC | سیگنال همگام سازی فریم RGB |
| 15 | HSYNC | سیگنال همگام سازی خط RGB |
| 16 تا 33 | DB0~DB17 | سیگنال داده های RGB ((DB0:BLUE LSB;DB5:BIUE MSB;DB6:GREEN LSB;DB11:GREEN,MSB;DB12:RED LSB;DB17:RED MSB) |
| 34 | GND | زمین |
| 35 | TP_INT | لمس قطع |
| 36 | TP_SDA | سیگنال داده های IIC لمس |
| 37 | TP_SCL | سیگنال ساعت IIC |
| 38 | TP_RESET | سیگنال تنظیم مجدد با لمس |
| 39 | TP_VCI | برق را لمس کنید |
| 40 | GND | زمین |
بالاترين درجه بندي مطلق
ویژگی های الکتریکی DC
ویژگی های واحد چراغ پشتی
