جزئیات محصول:
|
| محصول: | 1.5 اینچ SPI OLED | قطعنامه: | 128x128 پیکسل |
|---|---|---|---|
| ساختار: | COG + PCB | رابط: | رابط I2C |
| صفحه لمسی: | قابل تنظیم | جهت مشاهده: | همه زاویه های دید |
| طرح "دم": | 34.3 × 45.5 × 3.8 (mm) | ارتباط: | پین های Header |
| شماره پین: | 7 پین | دمای عملیاتی: | -40 تا +85 درجه سانتیگراد |
| طول عمر: | 50000 ساعت @ 60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش OLED 128x128 Dot Matrix,صفحه نمایش OLED 7-Pin Module |
||
SFOM150YZ7-128128WB-01 مشخصات.pdf
در مورد این مورد SFOM150YZ7-128128WB-01 1.5 اینچ صفحه نمایش OLED رابط SPI
صفحه نمایش OLED 1.5 اینچی SPI یک ماتریس نقطه 128x128 را اتخاذ می کند و مجهز به SSD1327 / SH1107G driver IC است که گزینه های نور سفید / آبی را فراهم می کند. این یک محصول ماژول 7 پین است.فناوری OLED (دیود تولید کننده نور ارگانیک) باعث ایجاد کنتراست بالا و اثرات نمایش زاویه دید گسترده می شود، در حالی که همچنین دارای زمان پاسخ سریع و ویژگی های مصرف انرژی کم است.
این ماژول نمایش 1.5 اینچی OLED از SAEF Technology انتخاب ایده آل برای برنامه هایی است که به راه حل های نمایش کوچک نیاز دارند، به دلیل وضوح بالا، روشنایی بالا،و ویژگی های مصرف انرژی پایین.
داده های فیزیکی
| نه | پست ها | مشخصات | واحد |
| 1 | اندازه قطبی | 1.50 | اینچ |
| 2 | قطعنامه | 128 * 128 | نقطه ها |
| 3 | منطقه فعال | 26.86 ((W) * 26.86 ((H) | mm2 |
| 4 | ابعاد طرح | 34.00 ((W) * 49.30 ((H) * 2.66 ((T) | mm2 |
| 5 | پیکسل پیچ | 0.210 ((W) * 0.210 ((H) | mm2 |
| 6 | اندازه پیکسل | 0.185 ((W) * 0.185 (H) | mm2 |
| 7 | IC درایور | SH1107G / SSD1327 |
- |
| 8 | رنگ نمایش | سفید / آبی اختیاری |
- |
| 9 | رنگ خاکستری | 1 | يه ذره |
| 10 | رابط | SPI |
- |
| 11 | بسته IC نوع IC | هزینه های تولید |
- |
| 12 | نوع اتصال ماژول | ZIF |
- |
| 13 | ضخامت | 2.66±01 | mm |
| 15 | وظیفه | 1/128 |
- |
نقشه مکانیکی
تعریف پین
| شماره پین | نماد | I/O | عملکرد |
| 1 | GND | P | زمینه سیستم OEL |
| 2 | VCC | P | منبع برق برای سیستم OEL |
| 3 | SCL | من | هنگامی که حالت SPI انتخاب می شود SCL ورودی ساعت سریالی SCL خواهد بود. هنگامی که حالت I2C انتخاب می شود، SCL ورودی ساعت سریالی SCL است. |
| 4 | SDA | من | هنگامی که حالت SPI انتخاب می شود، SDA ورودی داده های سریالی SI خواهد بود و هنگامی که حالت I2C انتخاب می شود، SDA ورودی داده های سریالی SDA خواهد بود |
| 5 | انرژی های تجدید پذیر | من |
تنظیم مجدد قدرت برای کنترل کننده و راننده این پین ورودی سیگنال ریست است. هنگامی که پین پایین است، ابتدای تراشه اجرا می شود. این پین را بالا نگه دارید. |
| 6 | دی سی | من |
کنترل داده ها / دستورات این پین پین کنترل داده ها و فرمان است. هنگامی که پین بالا کشیده می شود و حالت رابط سریال انتخاب می شود، داده های SI به عنوان داده تفسیر می شوند. هنگامی که پایین کشیده می شود، داده های SI به ثبت فرمان منتقل می شوند.در I2C حالت، این پین به عنوان SA0 برای برده عمل می کند انتخاب آدرس.برای رابطه دقیق با سیگنال های رابط MCU، لطفا به زمان بندی مراجعه کنید. نمودار ویژگی ها |
| 7 | CS | من |
انتخاب تراشه این پین ورودی انتخاب تراشه است. تراشه تنها زمانی برای ارتباطات MCU فعال می شود که CS # پایین کشیده شود. |
ویژگی های الکترو اپتیک
| پست ها | نماد | دقیقه ای | -آره. | مکس | واحد | یادآوری | |
| روشنایی کار | L | 80 | 100 |
- |
cd/m2 | 100 درصد پیکسل روشن | |
| مصرف برق | P |
- |
120 | 150 | mW | ۳۰ درصد پیکسل | |
| فرکانس فریم | فر |
- |
100 |
- |
هرتز |
- |
|
| هماهنگی رنگ |
آبی |
CIE x | 0.25 | 0.29 | 0.33 |
CIE1931 |
اتاق تاریک |
| CIE y | 0.29 | 0.33 | 0.37 | ||||
| زمان پاسخ | بلند شو | Tr |
- |
10 |
- |
ما |
- |
| پوسیدن | Td |
- |
10 |
- |
ما |
- |
|
| نسبت کنتراست | Cr | 10000:1 |
- |
- |
- |
اتاق تاریک | |
| زاویه دید | △θ | 160 |
- |
- |
درجه تحصیلی |
- |
|
| زمان عمر عملیاتی | بالا | 20,000 |
- |
- |
ساعت ها | L= 100 cd/m2 | |

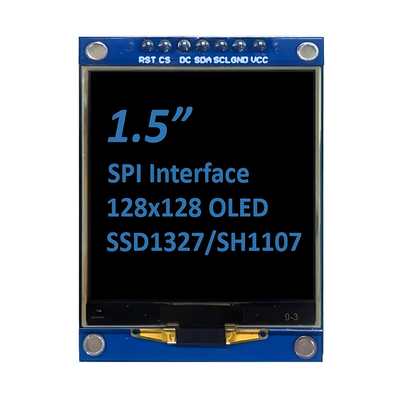

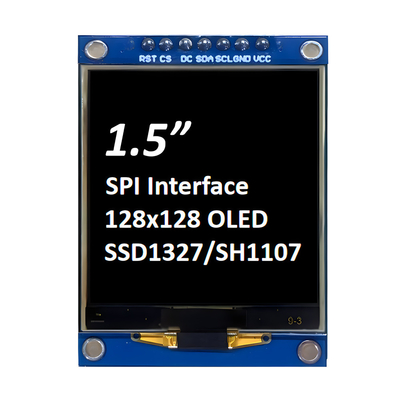

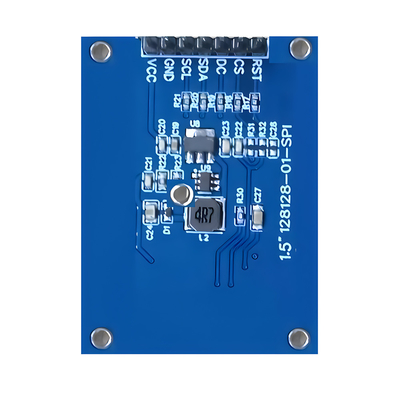

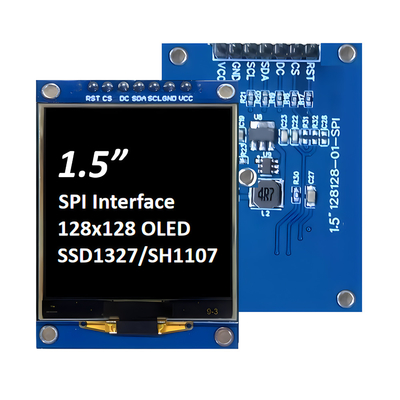

تصویر محصول
