جزئیات محصول:
|
| محصول: | 2.8 اینچ TFT با CTP | قطعنامه: | 240*320 نقطه |
|---|---|---|---|
| رابط: | SPI 4 سیم | صفحه لمسی: | PCAP |
| جهت مشاهده: | IPS همه زاویه های مشاهده | ساختار PCAP: | GFF |
| کنترلر LCD: | ST7789V | شماره پین: | 10 پین |
| ارتباط: | ZIF FPC | درخشندگی سطحی: | 400 cd/m2 (nits) |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش IPS TFT 400nits,نمایشگر TFT IPS با اتصال نوری,2صفحه نمایش.8 اینچی IPS TFT,Optical Bonding IPS TFT Display,2.8 Inch IPS TFT Display |
||
در مورد این آیتم SFTO280PY-7200ACT 2.8 اینچ ماژول TFT لمسی ظرفیت
صفحه نمایش TFT IPS 2.8 اینچی که دارای قابلیت لمسی ظرفیت است، یک دستگاه است که فناوری های پیشرفته نمایش و لمسی را ادغام می کند.در زیر مقدمه ای دقیق از محصول SFTO280PY-7200ACT ارائه شده است.:
اطلاعات محصول
- اندازه صفحه نمایش: 2.8 اینچ
رزولوشن: 240x320 پیکسل
- تکنولوژی نمایش: تکنولوژی IPS (In Plane Switching) ، که زاویه دید گسترده و دقت رنگ را فراهم می کند
روشنایی: 400 نیت، مناسب برای مشاهده در شرایط مختلف نور
تکنولوژی صفحه لمسی: ظرفیت، ارائه حساسیت بالا و کنترل دقیق لمسی
- رابط: صفحه نمایش TFT پشتیبانی از SPI (Serial Peripheral Interface) و صفحه نمایش لمسی پشتیبانی از رابط I2C (Inter Integrated Circuit) برای اتصال آسان با میکروکنترلرها یا سایر پردازنده ها
- پیوند نوری: استفاده از چسب نوری برای پیوند صفحه لمسی و صفحه نمایش، بهبود دقت لمس و اثر نمایش
- چند لمسی: معمولا از عملکرد چند لمسی پشتیبانی می کند، اجازه می دهد تا چندین انگشت به طور همزمان کار کنند
- دوام: صفحه لمسی ظرفیتی با دوام بیشتری نسبت به صفحه لمسی مقاوم است و کمتر در معرض آسیب فیزیکی است
سناریوهای کاربرد
پانل کنترل صنعتی: برای نمایش و کنترل تجهیزات صنعتی استفاده می شود
تجهیزات پزشکی: اطلاعات مهم در مورد تجهیزات پزشکی را نشان می دهد
- محصولات الکترونیکی مصرفی: مانند دستگاه های خانگی هوشمند، کنسول های بازی دستی و غیره
- در نمایشگاه خودرو: برای داشبورد یا سیستم اطلاعات و سرگرمی خودرو استفاده می شود
- سیستم های اطلاعاتی کسب و کار: مانند دستگاه های POS، ترمینال های خودپرداز، و غیره
مزایای محصول
روشنایی بالا: روشنایی 400 نیت، نمایش روشن را در شرایط مختلف نور تضمین می کند
- کنتراست بالا: تکنولوژی IPS ارائه کنتراست بهتر و عملکرد رنگ
- چند لمسی: صفحه لمسی ظرفیت پشتیبانی از چند لمسی، ارائه یک تجربه تعاملی صاف تر
- پیوند نوری: افزایش اثر نمایش و دقت لمس.
در خلاصه، صفحه نمایش 2.8 اینچی IPS TFT با قابلیت لمسی ترکیبی از روشنایی بالا، کنتراست بالا و ویژگی های چند لمسی است.مناسب کردن آن برای سناریوهای کاربردی مختلف و ارائه تجربه تعامل کاربر عالی.
ویژگی ها
| ماده | مشخصات | واحد |
| اندازه صفحه نمایش | 2.8 اينچ | قطب نما |
| تعداد پیکسل ها | 240RGB ((H) x320 ((V) | پیکسل |
| منطقه نمایش | 43.20 ((H) x57.60 ((V) | mm |
| پیچ پیکسل | 0.180 ((H) x0.180 ((V) | mm |
| ابعاد طرح | 50.00×69.20×310 | mm |
| ترتیب پیکسل | نوار عمودی RGB | -. |
| حالت نمایش | معمولاً سياه | -. |
| جهت مشاهده چشم | همه | -. |
| رنگ نمایش | 262K | -. |
| نوردهی ((cd/m2) | 400 | نيت |
| نسبت کنتراست | 1200:1 | -. |
| رابط | SPI چهار سیم | |
| چراغ های پشتی | نوع چراغ LED | -. |
| IC درایو | ST7789V | |
| دمای کار | -20 تا 70 | °C |
| دمای ذخیره سازی | -30 تا 80 | °C |
| صفحه لمسی | صفحه لمسی ظرفیت دار | |
| رابط صفحه لمسی | I2C | |
| مونتاژ TFT+CTP | اتصال نوری |
طرح طرح
تعریف پین رابط TFT
| شماره شماره. | نماد | عملکرد |
| 1 | GND | زمین |
| 2 | VCC | منبع برق 2.8 ولت |
| 3 | SDA | پین ورودی/خرید رابط SPI |
| 4 | SCLK | این پین برای ساعت رابط سریال استفاده می شود |
| 5 | CS | چیپ انتخاب پین ورودی |
| 6 | تنظیم مجدد | ورودی تنظیم مجدد خارجی |
| 7 | LEDA | چراغ LED عقب ((آنود) |
| 8 | LEDK | چراغ عقب LED ((کاتود) |
| 9 | NC | NC |
| 10 | RS | نمایش داده ها/پین انتخاب فرمان در رابط سریال 4 خط |
تعریف پین CTP
| 1 | GND | زمین |
| 2 | CTP_RST | تنظیم مجدد صفحه لمسی |
| 3 | CTP_INT | سیگنال قطع صفحه لمسی |
| 4 | CTP_SDA | سیگنال داده صفحه لمسی |
| 5 | CTP_SCL | سیگنال ساعت صفحه لمسی |
| 6 | VCC | منبع برق |
مشخصات نوری
|
ماده |
نماد |
شرایط |
دقیقه |
نوع |
مکس |
واحد |
|
|
روشنایی سفید (مرکز) |
Lv |
Θ=0 نرمال نگاه کردن زاویه IBL=80mA |
... |
400 |
... |
cd/m2 |
|
|
زمان پاسخ |
Tr+Tf |
... |
30 |
35 |
ms |
||
|
نسبت کنتراست |
CR |
1000 |
1200 |
... |
... |
||
|
رنگ رنگی (CIE1931) |
سفید |
Wx |
... |
0.308 |
... |
|
|
|
وای |
... |
0.339 |
... |
||||
|
زاویه دید |
هور |
L |
CR≥10 |
75 |
80 |
... |
|
|
ΘR |
75 |
80 |
... |
||||
|
.. |
تو |
75 |
80 |
... |
|||
|
ΘD |
75 |
80 |
... |
||||
|
یکنواخت بودن روشنایی |
متوسط |
Θ=0 |
80 |
90 |
... |
% |
|
|
طیف رنگ |
NTSC |
Θ=0 |
65 |
70 |
... |
% |
|
|
جهت دید مطلوب |
همه |
||||||
ویژگی های LCD TFT
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ تغذیه آنالوگ | VDD | 2.4 | 2.8 | 3.3 | V |
| ولتاژ تغذیه دیجیتال | VDDI | 1.65 | 1.8 | 3.3 | |
| ولتاژ سیگنال ورودی | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| جریان LED | IL | - | 60 | 80 | mA |
| ولتاژ LED | VL | - | 2.8 | 3.2 | V |
| مدت عمر LED در حال کار | ساعت | 30000 | 40000 | - | ساعت |

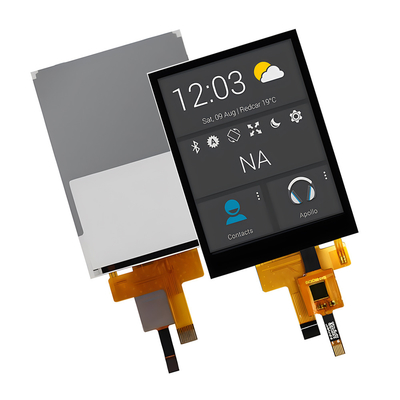

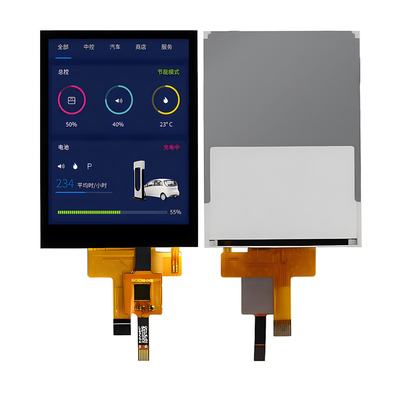

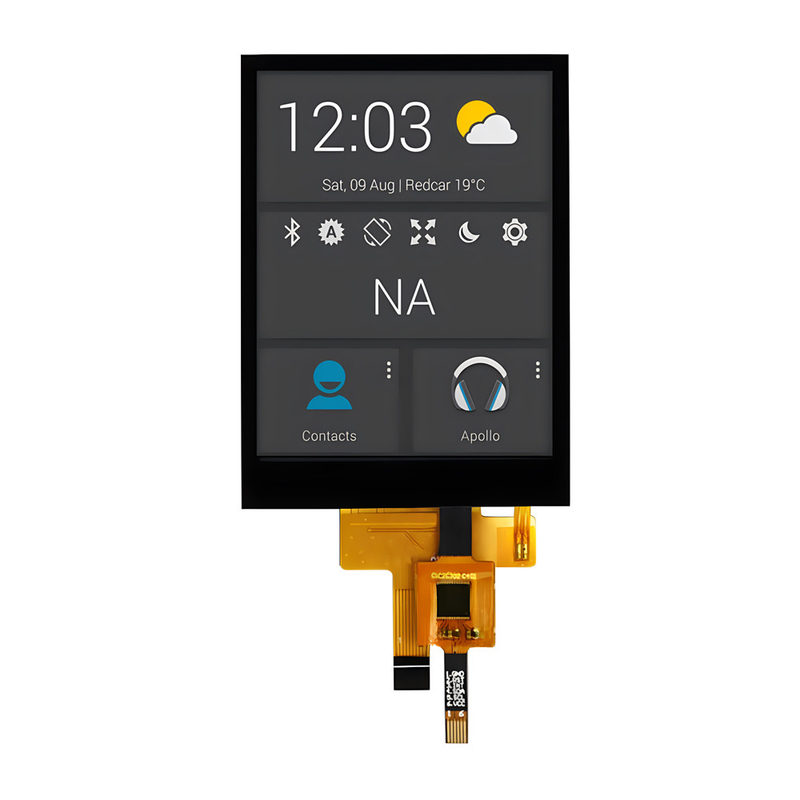

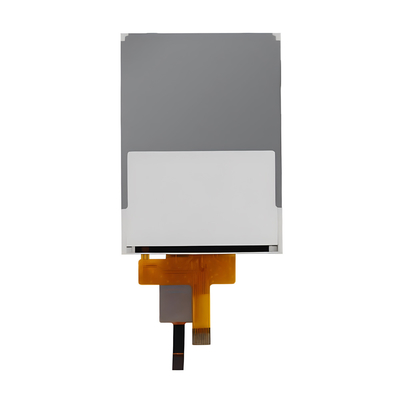

تصویر محصول
