جزئیات محصول:
|

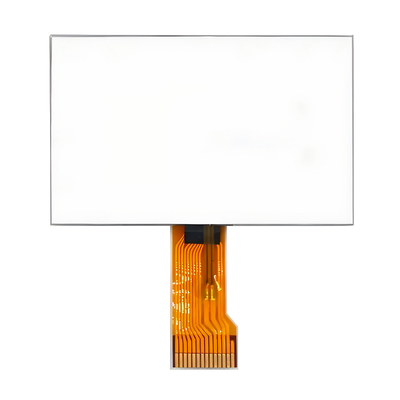

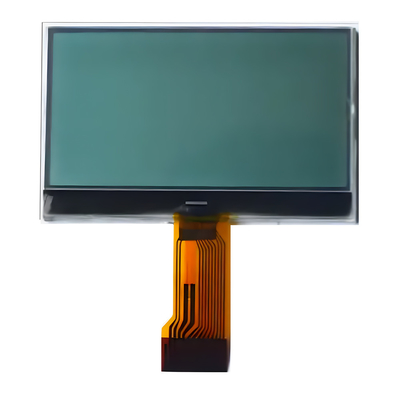

محصول: | استاندارد FSTN COG 128x64 LCM | قطعنامه: | 128x64 نقطه |
---|---|---|---|
مشاهده جهت: | ساعت 6 | نوع LCD: | FSTN، مثبت |
نوع پلاریزر: | انتقالی | اندازه ماژول: | 40.0L×28.0W×4.5 (حداکثر)H |
منطقه مشاهده: | 37.0×20.0 میلی متر | آی سی درایور: | ST7567 |
شماره پین: | 28 پین | رابط ها: | MCU |
دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | ولتاژ تغذیه: | 3.3 ولت (مقدار معمولی) |
طول عمر: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
برجسته کردن: | 3ماژول نمایش تک رنگ.3V,FSTN COG گرافیک Dot Matrix LCD,ماژول نمایش 128x64 Dot Monochrome,FSTN COG Graphic Dot Matrix LCD,128x64 Dot Monochrome Display Module |
این ماژول نمایش LCD FSTN COG به دلیل وضوح بالا، مصرف انرژی پایین و قابلیت اطمینان بالا، انتخاب ایده آل برای سناریوهای مختلف کاربرد است.
مشخصات مکانیکی
ماده | مشخصات | |
اندازه ماژول | 80.0 ((W) × 54.0 (H) × 9.7 ((D) | mm |
منطقه دید | 70.7 ((W) × 38.8 ((H) | mm |
منطقه فعال | 66.52 (W) x33.24 ((H) | mm |
اندازه نقطه | 0.48 ((W) x0.48 ((H) | mm |
"دوت پيتش" | 0.52 ((W) x0.52 ((H) | mm |
چراغ های پشتی | سفيد | |
ASSY.TYPE | هزینه های تولید | --- |
طرح طرح
تعریف پین رابط
شماره رمزي | توضیحات عملکرد | نماد |
1 | تراشه انتخاب پین. | /CS1 |
2 | پین ورودی رو دوباره تنظیم کنید. | /RES |
3 | داده ها یا دستور انتخاب کنید. L L فرمان است، H H داده است. | A0 |
4 | ورودی سیگنال | R/W |
5 | ورودی سیگنال خواندن | E/RD |
6- 13 | اتوبوس اطلاعات دو طرفه 8 بتي | DB0_DB7 |
14 | قدرت (+3.3V) | VDD |
15 | زمین | VSS |
16 تا 20 | ...بله... | NC |
21 | DC-DC | V0 |
22 | DC-DC | XV0 |
۲۳- ۲۴ | ...بله... | NC |
25 | DC-DC | VG |
26 تا 30 | ...بله... | NC |
31 | حالت رابط سیستم MPU را انتخاب کنید.6800 H,8080 L | C86 |
32 | سریال یا موازی را انتخاب کنید، سریال L، موازی H | P/S |
33- 34 | ...بله... | NC |
ویژگی های الکترونیکی
ویژگی | نماد | ارزش استاندارد | واحد | ||
MIN | TYP | مکس | |||
ولتاژ منبع برق ((1) | VDD | 3.1 | 3.3 | 3.5 | V |
ولتاژ منبع برق ((2) | صفحه LCD | 9.6 | 9.8 | 10.0 | V |
الگوی نمایش فعلی | IDD | 0.58 | 1.4 | mA | |
جریان خروجی ورودی | IIL | 1.5 | uA | ||
منطق ورودی LOW | VIL | 0.2VDD | |||
منطق ورودی بالا | HIV | 0.8VDD | |||
منطق خروجی LOW | VOL | 0.2VDD | |||
منطق خروجی بالا | VOH | 0.8VDD | |||
دمای کار | TOPR | -30 | -نه. | +80 | °C |
دمای ذخیره سازی | TSTG | -35 | -نه. | +85 | °C |
ویژگی های نوری
ماده | نماد | دما ((°C) | رتبه بندی | واحد | |||
دقیقه | نوع | مکس | |||||
زمان پاسخ | وقت بلند شدن | Tr | 25 | 200 | ms | ||
زمان پاییز | Tf | 25 | 200 | ||||
فرکانس فریم | FR | 25 | 64 | هرتز | |||
زاویه دید Cr ̇2 | θ=90 | θ1 | 25 | 15 | درجه | ||
θ=270 | θ2 | 35 | |||||
θ=0 | θ3 | 30 | |||||
θ=180 | θ4 | 30 | |||||
جهت مشاهده | ساعت 6 | ||||||
نسبت کنتراست | Cr | 25 | 2 | ... | |||
مصرف فعلی | هست | 25 | 6 | uA | |||
ظرفیت | C | 25 | 5 | nF |
