جزئیات محصول:
|
| محصول: | 3.12 اینچ OLED | قطعنامه: | 256x64 پیکسل |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | موازی، SPI اختیاری است |
| رنگ نمایش: | سفید، زرد | اپتیک: | همه زاویه های دید |
| آی سی درایور: | SSD1322 | طرح "دم": | 88.00 (W) x27.80 (H) |
| منطقه فعال: | 76.78 (W) x 19.18 (H) | Pixel Pitch: | 0.30 (W) × 0.30 (H) |
| دمای عملیاتی: | -40 درجه سانتی گراد تا +80 درجه سانتی گراد | دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| ولتاژ تغذیه: | 2.4 - 3.5 ولت | شماره پین: | 30 پین |
| بسته آی سی: | COF | اتصال ماژول: | نوع ZIF |
| وظیفه: | 1/64 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول نمایش 256*64 OLED,ماژول صفحه نمایش گرافیکی OLED,3ماژول صفحه نمایش OLED 12 اینچی,Graphic OLED Display Module,3.12 Inch OLED Display Module |
||
** دانلود صفحه اطلاعات **
در مورد ماده ماژول گرافیک OLEDSFOS312YZ-7091AN
پروژه های خود را با ماژول صفحه نمایش 3.12 اینچی 256x64 گرافیکی OLED با تکنولوژی پیشرفته SSD1322 Driver IC ارتقا دهید.این صفحه نمایش OLED با کیفیت بالا برای ارائه گرافیک پر جنب و جوش و متن واضح طراحی شده است، که آن را برای کاربردهای مختلف، از جمله تجهیزات صنعتی، الکترونیک مصرفی و پروژه های DIY ایده آل می کند.
ویژگی های کلیدی:
این که آیا شما در حال طراحی یک نمونه اولیه، بهبود رابط کاربری، یا ایجاد نمایشگرهای بصری جذاب هستید، ماژول نمایشگر OLED گرافیکی 3.12 اینچ 256x64 انتخاب ایده آل است.انتخاب ما را مرور کنید و پروژه های خود را با تصاویر خیره کننده امروز زنده کنید!
ویژگی ها
| محصول: | 3.12 اینچ OLED |
| مدل: | SFOS312YZ-7091AN |
| قطعنامه: | 256×64 پیکسل |
| حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | سفید، زرد |
| آي سي راننده: | SSD1322 |
| رابط: | موازی، SPI اختیاری |
| اپتیک: | همه زاویه های دید |
| خلاصه ی داستان: | 88.00 (W) X27.80 (H) |
| پیکسل پیچ: | 0.30 (W) X 0.30 (H) |
| منطقه فعال: | 76.78 (W) X 19.18 (H) |
| دمای عملیاتی: | -40°C تا +80°C |
| دمای ذخیره سازی: | -40°C تا +85°C |
| شماره پین: | 30 پین |
| اتصال ماژول: | نوع ZIF |
| ولتاژ تغذیه: | 2.4 تا 3.5 ولت |
| بسته IC: | COF |
| وظیفه: | 1/64 |
| انطباق | مطابقت با REACH و RoHS |
نقشه مکانیکی
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
|
ولتاژ تغذیه |
VDD | -0.5 | 2.75 | V |
| VCC | -0.5 | 21 | V | |
| VDDIO | -0.5 | VCI | V | |
| VCI | -0.3 | 4 | V | |
| دمای کار | TOP | -40 | 85 | .C |
| دمای ذخیره سازی | TSTG | -۶۵ | 150 | .C |
| زمان عمر (۱۴۰ cd/m2) | 33,000 | - | ساعت |
ویژگی های نوری
|
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس | واحد |
|
روشنایی (VCC به صورت خارجی عرضه می شود) |
lbr |
یادداشت 5 |
80 |
100 |
- |
cd/m2 |
| C.I.E. (سفيد) | (x) (y) | ۱۹۳۱ | 0.250.27 | 0.۲۹۰31 | 0.۳۳۰35 | |
| کنتراست اتاق تاریک | CR | - | 2000:1 | - | ||
| زاویه دید | 160 | - | - | درجه |
ویژگی های DC
|
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس |
واحد |
| ولتاژ منبع منطق | VDD | 2.4 | 2.5 | 2.6 | V | |
| ولتاژ تغذیه برای کار | VCI | 2.4 | 2.8 | 3.5 | V | |
| منبع برق برای پین های I/O | VDDIO | 1.65 | VCI | V | ||
|
ولتاژ کار برای OLED |
VCC |
یادداشت 5 |
11.5 |
12 |
12.5 |
V |
|
ورودی سطح بالا |
HIV |
IOUT = 100μA، 3.3MHz |
0.8×VDDIO |
- |
VDDIO |
V |
| ورودی سطح پایین | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDDIO | V |
| تولید سطح بالا | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDDIO | - | VDDIO | V |
| خروجی سطح پایین | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.1×VDDIO | V |
| جریان عملیاتی برای VCI | ICI | - | 95 | 120 | μA | |
| جریان عملیاتی برای VCC | ICC |
|
- |
34.5 |
40 |
mA |
| جریان حالت خواب برای VDD | IDD، SLEEP | - | 1 | 10 | μA | |
| حالت خواب فعلی برای VDDIO | IDDIO، خواب | 1 | 10 | |||
|
حالت خواب فعلی برای VCI |
ICI، خواب | - | 2 | 50 |
μA |

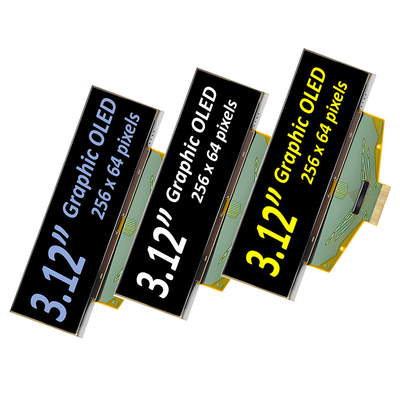

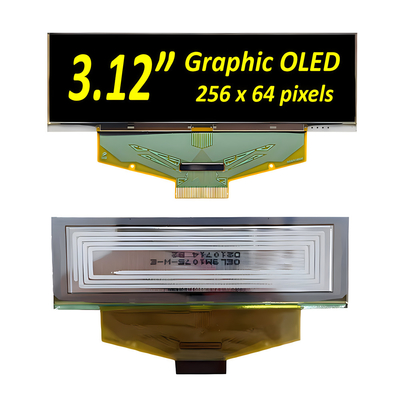

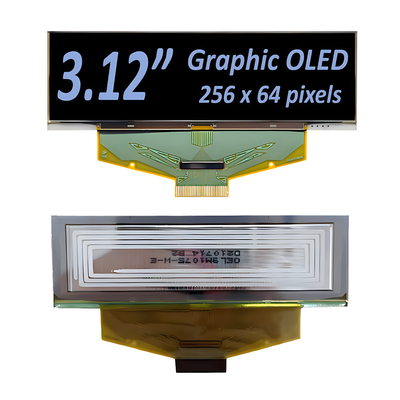

تصویر محصول
