جزئیات محصول:
|
| کلمات کلیدی: | 7 اینچ TFT تاچ ال سی دی خودرو | صفحه لمسی: | صفحه نمایش لمسی خازنی (CTP) |
|---|---|---|---|
| قطعنامه: | 1024x600 | ترکیبی: | اتصال نوری |
| رابط LCM: | MIPI | پین ها: | 30 پین |
| درخشندگی سطحی: | 500 سی دی بر متر مربع | بعد طرح کلی: | 164.7 x 99.7 x 4.59 (mm) |
| منطقه فعال: | 85.92 × 154.21 (میلیمتر) | طول عمر LED: | 40000 ساعت |
| جهت مشاهده: | IPS، تمام زاویه های مشاهده | رابط CTP: | I2C |
| دمای عملیاتی: | -30 درجه تا +75 درجه سانتیگراد | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول صفحه نمایش TFT برای خودرو,ماژول نمایش TFT 1024x600,ماژول صفحه نمایش 7 اینچی TFT,1024x600 TFT Display Module,7 Inch TFT Display Module |
||
به عنوان یک صفحه نمایش لمسی TFT به طور خاص برای الکترونیک خودرو و صنایع خاص سفارشی، SFTO700TZ-7196ACT از تکنولوژی SAEF دارای مزایای عملکرد ضد تداخل زیر است:
ثبات بالا: صفحه نمایش های LCD TFT درجه خودرو باید پایدار باشند و بدون تصادف یا تصادف به طور مداوم کار کنند.به خصوص در محیط های اتومبیل که در آن شرایط آب و هوایی و جاده های مختلف ممکن است مواجه شوندبنابراین، الزامات ثبات بسیار بالاست.
توانایی قوی ضد تداخل: تداخلات الکترومغناطیسی و الکتروستاتیک مختلفی در اتومبیل ها وجود دارد که ممکن است بر اثر نمایش و ثبات صفحه نمایش LCD TFT تأثیر بگذارد.اين ماژول نمايشگر براي مقاومت در برابر مزاحمت هاي مختلف طراحی شده، از جمله تداخل الکترومغناطیسی، تداخل الکتروستاتیک و غیره، اطمینان از نمایش پایدار حتی در محیط های الکترومغناطیسی پیچیده.
سازگاری الکترومغناطیسی عالی: در زمینه الکترونیک خودروصفحه نمایش نیاز به سازگاری الکترومغناطیسی بالا برای مقابله با تداخل الکترومغناطیسی تولید شده توسط دستگاه های الکترونیکی در ماشینماژول صفحه نمایش TFT با توجه به این موضوع طراحی شده است و با اتخاذ طرح ها و مواد خاص، تاثیر تداخل الکترومغناطیسی را کاهش می دهد.
مقاومت در برابر دمای بالا و پایین: خودروها ممکن است با محیط های با دمای بالا و پایین روبرو شوند که می تواند بر عملکرد و قابلیت اطمینان صفحه نمایش LCD TFT تأثیر بگذارد.این ماژول نمایشگر به طور خاص برای سازگاری با طیف گسترده ای از دما طراحی شده است، که عملکرد عادی را حتی در دمای شدید تضمین می کند.
مواد اولیه و فرایندهای تولید با کیفیت بالا: برای اطمینان از عمر و قابلیت اطمینان صفحه نمایش های LCD TFT، لازم است مواد اولیه و فرایندهای تولید با کیفیت بالا انتخاب شوند.و کنترل کیفیت سختگیرانه ای را انجام دهید.
با استفاده از اقدامات ضد تداخل بالا، ماژول نمایش TFT صفحه لمسی ظرفیت 7 اینچی درجه خودرو می تواند عملکرد نمایش پایدار و قابل اعتماد را در محیط های مختلف فراهم کند.پاسخگویی به تقاضا برای دستگاه های نمایش با قابلیت اطمینان بالا در زمینه الکترونیک خودرو.
ویژگی ها
| شماره مدل: | SFTO700TZ-7196ACT |
| کلمات کلیدی: | صفحه LCD لمسی 7 اینچی TFT خودرو |
| قطعنامه: | 1024x600 |
| صفحه لمسی: | صفحه لمسی ظرفیت دار ((CTP)) |
| ترکیب: | اتصال نوری |
| رابط LCM: | MIPI |
| نورپردازی سطح: | 500 Cd/m2 |
| پین: | 30 پین |
| ابعاد طرح: | 164.7 × 99.7 × 4.59 (میلی متر) |
| منطقه فعال: | 154.21 × 85.92 (ملی متر) |
| جهت مشاهده: | IPS، تمام زاویه های مشاهده |
| دمای عملیاتی: | 30°C تا +75°C |
| طول عمر LED: | 40،000 ساعت |
| رابط CTP: | I2C |
| انطباق | مطابقت با REACH و RoHS |
نقشه مکانیکی
توضیحات پین رابط
| پين شماره | نماد | توضیحات |
| 1 | LEDA | آنود ال ای دی |
| 2 | LEDA | آنود ال ای دی |
| 3 | VGH | دروازه ON ولتاژ |
| 4 | VGL | ولتاژ دروازه OFF |
| 5 | UPDN | جهت اسکن عمودی |
| 6 | SHLR | جهت اسکن افقی |
| 7 | LEDK | کاتود LED |
| 8 | LEDK | کاتود LED |
| 9 | AVDD | قدرت برای مدار آنالوگ |
| 10 | GND | زمین |
| 11 | MIPI_TDP3 | ورودی داده های دیفرانسیل MIPI |
| 12 | MIPI_TDN3 | ورودی داده های دیفرانسیل MIPI |
| 13 | GND | GND |
| 14 | MIPI_TDP2 | ورودی داده های دیفرانسیل MIPI |
| 15 | MIPI_TDN2 | ورودی داده های دیفرانسیل MIPI |
| 16 | GND | GND |
| 17 | MIPI_TCP | ورودی ساعت دیفرانسیل MIPI |
| 18 | MIPI_TCN | ورودی ساعت دیفرانسیل MIPI |
| 19 | GND | GND |
| 20 | MIPI_TDP1 | ورودی داده های دیفرانسیل MIPI |
| 21 | MIPI_TDN1 | ورودی داده های دیفرانسیل MIPI |
| 22 | GND | GND |
| 23 | MIPI_TDP0 | ورودی داده های دیفرانسیل MIPI |
| 24 | MIPI_TDN0 | ورودی داده های دیفرانسیل MIPI |
| 25 | GND | GND |
| 26 | STBYB | حالت آماده انتخاب پین. |
| 27 | تنظیم مجدد | پین تنظیم مجدد جهانی |
| 28 | VDD | قدرت برای مدار دیجیتال |
| 29 | VDD | قدرت برای مدار دیجیتال |
| 30 | VCOM | ولتاژ حالت عادی |
حداکثر محدوده مطلق
| ماده | نماد | دقیقه ای | TYP | مکس | واحد |
| ولتاژ تغذیه | VDD | -0.3 | - | 3.96 | V |
| ولتاژ قدرت ورودی و خروجی | VDDIO | -0.3 | - | 3.96 | V |
| قدرت ورودی AVDD | AVDD | -0.3 | - | 12 | V |
| دروازه بر ولتاژ منبع برق | VGH | -0.3 | - | VGL+32 | V |
| ولتاژ منبع برق دروازه | VGL | VGH-32 | - | 0.3 | V |
| ولتاژ VMID | VMID | -0.3 | - | 6.6 | V |
| ولتاژ مشترک منبع برق | VCOM_OP | -0.3 | - | 5.43 | V |
| VOTP (قدرت OTP) | VOTP | - | - | 9 | V |
| دمای کار | TOPR | -30 | - | 75 | °C |
| دمای ذخیره سازی | TSTG | -30 | - | 80 | °C |
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | - | 3.6 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
شرایط |
| ولتاژ تغذیه | Vf | 9.0 | 9.6 | 10.2 | V | اگر=180 mA |
| جریان عرضه | اگه | - | 180 | - | mA | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - |
| از بین رفتن قدرت | Pd | - | 1728 | - | mW | - |
| شدت نور برای LCM |
- |
450 | 500 | - | Cd/m2 | اگر=180mA |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=180 mA |
| رنگ روشنایی | سفید | |||||
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | |||
| دقیقه | نوع | مکس | ||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 25 | - | خانم | |
| 2 | انتقال (با PL) | T ((%) | - | - | 5.0 | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
- | 800 | - | - | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | - | 85 | - | درجه |
| θL | - | 85 | - | |||||
| . "ور" | Θ+ | - | 85 | - | ||||
| ... | - | 85 | - | |||||

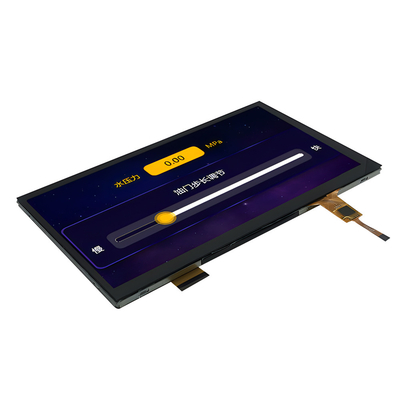

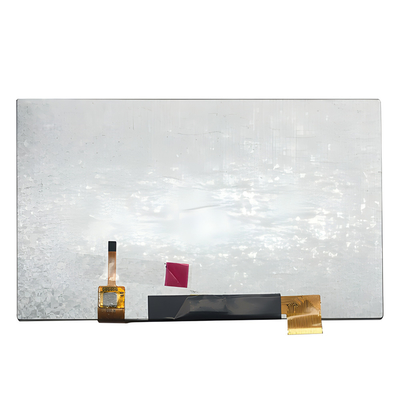

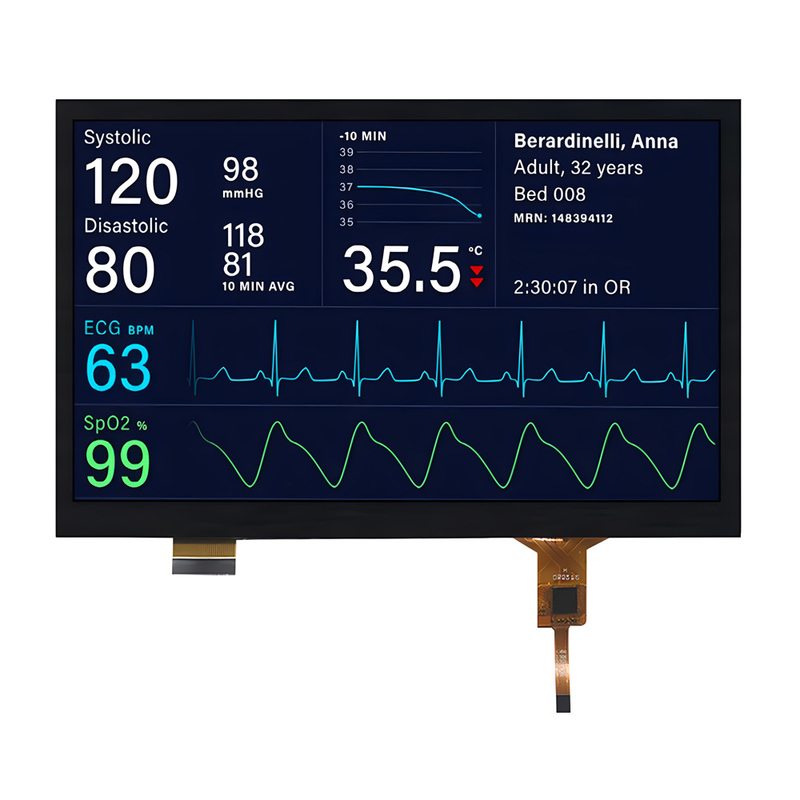

تصویر محصول
