جزئیات محصول:
|
| محصول: | LCD دایره ای 4 اینچی TFT | قطعنامه: | 720x720 |
|---|---|---|---|
| رابط: | MIPI | صفحه لمسی: | نه، CTP اختیاری است |
| جهت مشاهده: | IPS (80/80/80/80) | شماره پین: | 30 پین |
| اندازه ماژول: | 105.3x109.61x3.83 (mm) | منطقه فعال: | 101.92 (میلی متر) قطر |
| درخشندگی سطحی: | 1000 cd/m2 (نیت) | دمای عملیاتی: | -30 تا +85 درجه سانتیگراد |
| طول عمر LED: | 40000 ساعت | انطباق: | مطابقت با Rohs & Reach |
| برجسته کردن: | صفحه نمایش LCD TFT درجه خودرو,صفحه نمایش LCD TFT 1000nits |
||
** دانلود صفحه اطلاعات **
FL7707N_DS_V0.2_20230324_ مشتری.pdf
معرفی محصول TFT 4 اینچی خودرو
صفحه نمایش LCD TFT دایره ای 4 اینچی SFTO400XC-7095A3N، که به طور خاص برای کاربردهای خودرو طراحی شده و دارای ویژگی های زیر است:
به طور خلاصه ، صفحه نمایش LCD TFT دایره ای 4 اینچی SFTO400XC-7095A3N به دلیل روشنایی بالا ، دوام درجه اتومبیل و طراحی خاص ، یک انتخاب ایده آل برای سیستم های نمایش خودرو است.
ویژگی ها
| اطلاعات عمومی | مطالب |
| اندازه صفحه نمایش ال سی دی (بی طرف) | 4 اینچ TFT گرد |
| ساختار ماژول | صفحه نمایش TFT |
| نوع صفحه نمایش ال سی دی | TFT/TRANSMISSIVE |
| حالت نمایش LCD | معمولاً سياه |
| جهت مشاهده توصیه شده | IPS تمام زاویه های مشاهده |
| اندازه ماژول (W × H × T) | 107.60 ((H) *111.87 ((V) *3.83 ((T) |
| منطقه فعال (W × H) | 101.52 میلی متر قطر |
| تعداد پیکسل ها (ذکاوت) | 720RGB×720 پیکسل |
| نوع رابط ماژول | رابط MIPI |
| دمای عملیاتی | -30°C تا +85°C |
| روشنایی سطح | 1000 cd/m2 |
| شماره رنگ | 16.7M |
| نوع روشنایی | لامپ LED سفید |
نقشه مکانیکی
تعریف پین
| نه | شماره ی PIN | توضیحات |
| 1 | LEDA | آنود ال ای دی |
| 2 | LEDK1 | کاتود LED |
| 3 | LEDK2 | کاتود LED |
| 4 | VCI | منبع برق 2.8 ~ 3.3V |
| 5 | IOVCC | منبع برق 1.8V-2.0V |
| 6 | تنظیم مجدد | سیگنال های تنظیم مجدد LCM |
| 7 | TE | خروجی اثر پارگی |
| 8 | PWM | خروجی فرکانس PWM برای کنترل راننده LCD. |
| 9 | GND | زمین |
| 10 | D0P | سیگنال های داده DSI-D0+ |
| 11 | D0N | سیگنال های داده DSI-D0 |
| 12 | GND | زمین |
| 13 | D1P | سیگنال های داده DSI-D1+ |
| 14 | D1N | DSI-D1- سیگنال های داده |
| 15 | GND | زمین |
| 16 | CLKP | DSI-Clock+ |
| 17 | CLKN | ساعت DSI- |
| 18 | GND | زمین |
| 19 | D2P | سیگنال های داده DSI-D2+ |
| 20 | D2N | سیگنال های داده DSI-D2 |
| 21 | GND | زمین |
| 22 | D3P | سیگنال های داده DSI-D3+ |
| 23 | D3N | سیگنال های داده DSI-D4 |
| 24 | GND | زمین |
| 25 | TP_INT | لمس قطع |
| 26 | TP_SDA | سیگنال داده های IIC لمس |
| 27 | TP_SCL | سیگنال ساعت IIC |
| 28 | TP_RESET | سیگنال تنظیم مجدد با لمس |
| 29 | TP_VCI | برق را لمس کنید |
| 30 | TP_IOVCC | برق را لمس کنید |
|
ماده |
نماد |
ارزش |
واحد |
|
ولتاژ منبع برق برای منطق |
VDD |
0.3~36 |
V |
|
ولتاژ ورودی |
شراب |
VDD+03 |
V |
|
دمای کار |
بالا |
-30 تا 80 |
°C |
|
دمای ذخیره سازی |
Tstg |
-30 تا 80 |
°C |
ویژگی های الکتریکی
|
ماده |
نماد |
دقیقه |
نوع |
مکس |
واحد |
شرایط آزمایش |
|
ولتاژ کار |
VDD |
2.6 |
2.8 |
3.3 |
V |
- |
|
جریان عرضه |
IDD |
- |
- |
30 |
mA |
VDD=2.8V، Ta=25°C |
|
ولتاژ ورودی |
HIV |
0.8VDD |
- |
VDD |
V |
- |
|
VIL |
0 |
- |
0.2VDD |
V |
||
|
جریان خروجی ورودی |
IIL |
- يک.0 |
- |
1.0 |
mA |
VIN=VDD یا VSS |
نور پس زمینه رانندگی
|
ماده |
نماد |
دقیقه |
نوع |
مکس |
واحد |
|
جریان جلو |
اگر |
... |
180 |
- |
mA |
|
ولتاژ جلو |
VF |
14 |
15 |
16.3 |
V |
|
حالت اتصال |
P |
... |
5S2P |
... |
|
|
شماره LED |
/ |
|
10 |
|
پی سی |
|
طول عمر LED |
|
30000 |
40000 |
|
ساعت ها |
ویژگی های نوری
|
ماده |
نماد |
شرایط |
دقیقه |
نوع |
مکس |
واحد |
|
زاویه های دید |
θT |
CR ¥10 |
|
85 |
- |
درجه تحصیلی |
|
θB |
|
85 |
- |
|||
|
θL |
|
85 |
- |
|||
|
θR |
|
85 |
- |
|||
|
نسبت کنتراست |
CR |
θ=0° |
800 |
1000 |
- |
- |
|
زمان پاسخ |
تن |
25°C |
- |
25 |
35 |
ms |
|
TOFF |
||||||
|
یکنواختی |
U |
- |
- |
- |
- |
% |
|
NTSC |
- |
- |
63 |
68 |
- |
% |
|
روشنایی |
L |
- |
850 |
1000 |
- |
cd/m2 |

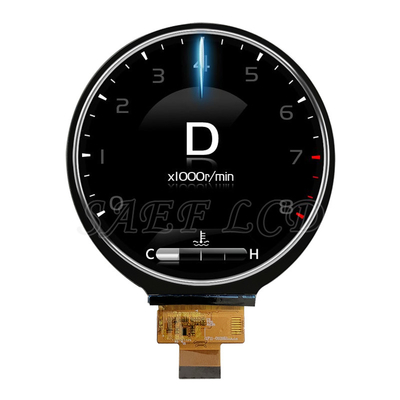

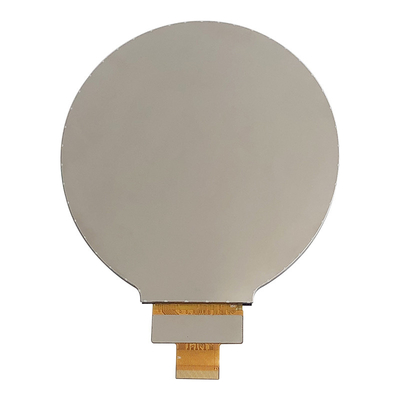

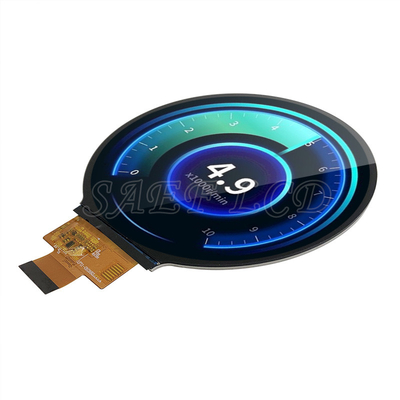

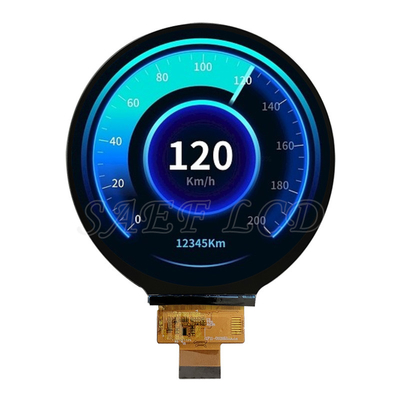

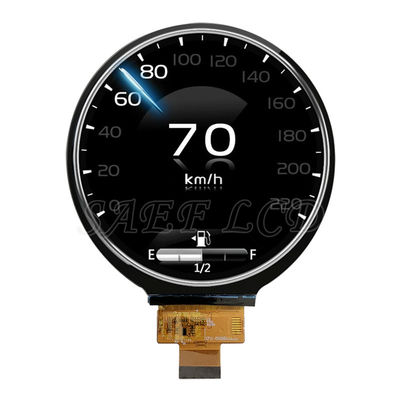

تصویر محصول
امکانات و گواهینامه ها
