جزئیات محصول:
|
| محصول: | ماژول نمایشگر OLED 2.23 اینچی | قطعنامه: | 128 × 32 |
|---|---|---|---|
| نوع شیشه: | OLED | اپتیک: | همه زاویه های دید 80/80/80/80 |
| رابط: | I2C، SPI، 6800، 8080 اختیاری | طرح "دم": | 62.0 x 24.0 x 2.0 (mm) |
| منطقه فعال: | 55.02 x 13.1 (mm) | دمای عملیاتی: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| شماره پین: | 24 پین | کنترل کننده: | SSD1305 یا معادل آن |
| حالت رانندگی: | 1/32 چرخه وظیفه | کانکتور: | COG+FPC |
| نسبت کنتراست: | 2000: 1 (کنتراست اتاق تاریک) | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 2ماژول صفحه نمایش OLED.23 اینچی,صفحه نمایش 128*32 Dot Matrix PMOLED,ماژول صفحه نمایش OLED 24 پین,128*32 Dot Matrix PMOLED Screen,24Pin OLED Display Module |
||
2صفحه نمایش OLED.23 اینچی 128x32 پیکسل معرفی محصول
SFOS223XZ-12832PA-N یک ماژول صفحه نمایش OLED 2.23 اینچی با یک صفحه نمایش PMOLED 128x32 نقطه ای و درایور SSD1305 است. معمولاً ویژگی های زیر را دارد:
در برنامه های کاربردی عملی، ممکن است لازم باشد که برای شروع ماژول نمایش، تنظیم پارامترهای نمایش و ارسال داده به ماژول نمایش برای نمایش گرافیک یا متن، از کتابخانه های موجود استفاده کنید.برای مثال، شما ممکن است نیاز به تنظیم منطقه نمایش، صفحه نمایش شفاف، نقاط ترسیم و یا خطوط و غیره هنگام انتخاب یک ماژول نمایش OLED، عوامل مانند مصرف برق، وضوح، نوع رابط، رنگ صفحه نمایش،ولتاژ کار، و محدوده دمایی باید در نظر گرفته شود تا اطمینان حاصل شود که نیازهای خاص کاربرد را برآورده می کند.
مشخصات صفحه نمایش
1) حالت نمایش: ماتریس منفعل
2) رنگ صفحه نمایش: تک رنگ (آبی)
3) وظیفه رانندگی: 1/32 وظیفه
مشخصات مکانیکی
1) طرح طرح: بر اساس طرح طرح ضمیمه شده
2) تعداد پیکسل ها: 128 × 32
3) اندازه پنل: 62.0 × 24.0 × 2.0 (میلی متر)
4) ناحیه فعال: 55.02 × 13.1 mm
5) پیکسل Pitch: 0.43 × 0.41 (میلی متر)
6) اندازه پیکسل: 0.41 × 0.39 (ملی متر)
طرح طرح
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ تغذیه برای منطق | VDD | -0.3 | 4 | V |
| ولتاژ تغذیه برای نمایش | VCC | 0 | 15 | V |
| دمای کار | TOP | -40 | 85 | .C |
| دمای ذخیره سازی | TSTG | -40 | 85 | .C |
| زمان عمر (۱۲۰ cd/m2) | 20,000 | - | ساعت | |
| زمان عمر (80 cd/m2) | 30,000 | - | ساعت |
ویژگی های نوری
| ویژگی ها | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| روشنایی | lbr | یادداشت 5 | 100 | 120 | - | cd/m2 |
|
C.I.E. (آبی) |
(x) (y) |
۱۹۳۱ |
0.110.21 | 0.150.25 | 0.۱۹۰29 | |
| کنتراست اتاق تاریک | CR | - | 2000:1 | - | ||
| زاویه دید | - | - | - | آزاد | - | درجه |
ویژگی های DC
| ویژگی ها | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| ولتاژ تغذیه برای منطق | VDD | 1.65 | 2.8 | 3.3 | V | ||
| ولتاژ تغذیه برای نمایش | VCC | یادداشت 5 | 11.5 | 12 | 12.5 | V | |
| ورودی سطح بالا | HIV | IOUT = 100μA، 3.3MHz | 0.8×VDD | - | VDD | V | |
| ورودی سطح پایین | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDD | V | |
| تولید سطح بالا | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | VDD | V | |
| خروجی سطح پایین | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.1×VDD | V | |
| جریان عملیاتی برای VDD | IDD | - | 180 | 300 | μA | ||
| جریان عملیاتی برای VCC | ICC | یادداشت 6 |
- |
18 | 25 |
mA |
|
| جریان حالت خواب برای VDD | IDD، SLEEP | - | 1 | 5 | μA | ||
| حالت خواب فعلی برای VCC | ICC، SLEEP | - | - | 2 | 10 | μA | |
ویژگی های الکتریکی
| پست ها | نماد | دقیقه ای | -آره. | مکس | واحد | |
|
ولتاژ تغذیه |
IC ولتاژ منبع منطق | VDD | 1.65 | 3.0 | 3.5 | V |
| کار (برای پنل OLED) | VPP | 12.5 | 13.0 | 13.5 | V | |
|
ولتاژ ورودی |
ولتاژ بالا | HIV | 0.8 * VDD |
- |
VDD | V |
| ولتاژ پایین | VIL | VSS |
- |
0.2 * VDD | V | |
|
ولتاژ خروجی |
ولتاژ بالا | VOH | 0.8 * VDD |
- |
VDD | V |
| ولتاژ پایین | VOL | VSS |
- |
0.2 * VDD | V | |

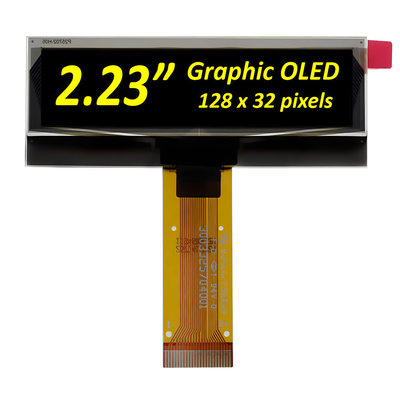

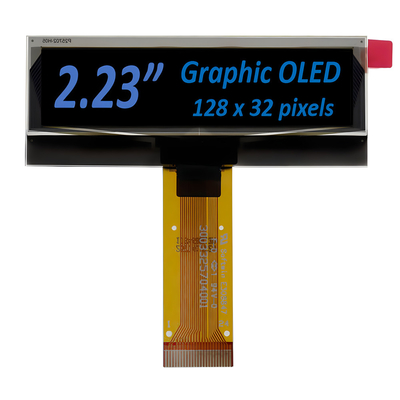

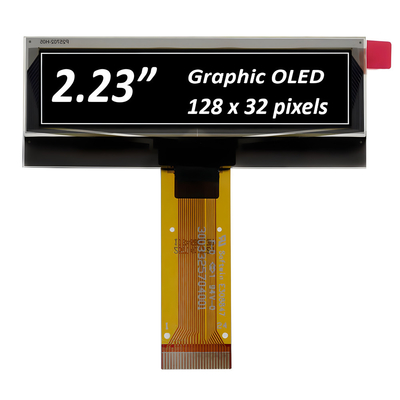

تصویر محصول
