جزئیات محصول:
|
| محصول: | 2صفحه نمایش OLED.42 اینچ (2.4") | قطعنامه: | 128x64 نقطه |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | اپتیک: | همه زاویه های دید |
| طرح "دم": | 71.0 (L) x 43.5 (W) x 6.0 (T) (mm) | منطقه فعال: | 55.01 (L) x 27.5 (W) (mm) |
| Pixel Pitch: | 0.43 x 0.43 (mm) | روش رانندگی: | 1/64 چرخه کار |
| دمای عملیاتی: | -40 تا +70 درجه سانتی گراد | شماره پین: | 7 پین های سر |
| رابط: | رابط SPI | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 2صفحه کنترل OLED 42 اینچی,SSD1309 صفحه کنترل OLED,ماژول صفحه نمایش OLED 7 پین SPI,SSD1309 OLED control board,7-pin SPI OLED Display Module |
||
SFOM242YZ7-12864WBYG-01 مشخصات.pdf
معرفی محصول
صفحه کنترل OLED رابط SPI 7 پین 2.42-اینچ یک صفحه کنترل است که فناوری نمایش OLED با عملکرد بالا را ادغام می کند، مناسب برای سناریوهای کاربردی که نیاز به کنتراست بالا دارند،طراحی بسیار نازکصفحه کنترل مجهز به تراشه راننده SSD1309 / SPD0301 است که از ارتباطات دو رابط SPI / I2C پشتیبانی می کند و گزینه های اتصال انعطاف پذیر را برای کاربران فراهم می کند.
پارامتر فنی
اندازه صفحه نمایش: 2.42 اینچ
رزولوشن: 128 × 64 پیکسل

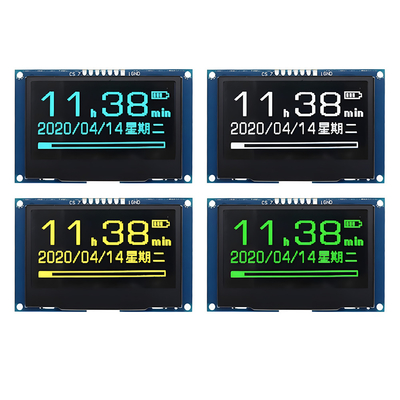

رنگ نمایش: سفید، زرد، سبز و آبی اختیاری
تراشه کنترل: SSD1309/SPD0301
رابط ارتباطی: SPI/I2C
رابط فیزیکی: GH1.25
ولتاژ کاری: 3.3V/5V
اندازه صفحه نمایش: 55.01 × 27.49mm
اندازه محصول: 61.50 × 39.50mm
ویژگی های محصول
کنتراست بالا: ویژگی های خودروشی OLED با رابط SPI 7 پین 2.42-اینچی باعث ایجاد کنتراست بسیار بالا و اثرات نمایش عالی می شود.
فوق العاده نازک و سبک وزن: به دلیل اصل خودروشی OLED، نیازی به روشنایی پشت پرده وجود ندارد و باعث می شود که صفحه کنترل نازک تر و سبک تر باشد.
عملکرد کم مصرف: OLED ۲٫۴۲ اینچی هنگام نمایش سیاه مصرف انرژی نمی کند، که به کاهش مصرف کلی انرژی کمک می کند.
صفحه نمایش زاویه دید گسترده: OLED 2.42-اینچی زاویه دید گسترده بیش از 170 ° را فراهم می کند و مشاهده واضح از زاویه های مختلف را تضمین می کند.
پاسخ سریع: زمان پاسخ سریع OLED با رابط SPI 7 پین 2.42-اینچی برای برنامه هایی با تصاویر پویا و به روزرسانی سریع مناسب است.
پشتیبانی از ارتباطات SPI / I2C: سازگار با دو پروتکل ارتباطی، مناسب برای اتصال با میکروکنترلرهای مختلف.
پشتیبانی از نرم افزار
ارائه پشتیبانی جامع برای توسعه نرم افزار، از جمله:
داده های معمول: نمونه کد برای سیستم عامل هایی مانند Raspberry Pi، Arduino، STM32، ESP32 و غیره را ارائه دهید.
پروتکل ارتباطات: جزئیات اجرای پروتکل های ارتباطی SPI و I2C را ارائه می دهد.
کتابخانه گرافیکی: از توابع اصلی طراحی گرافیکی و نمایش متن پشتیبانی می کند.
پشتیبانی از فونت: ساخته شده در فونت های متعدد برای پاسخگویی به نیازهای نمایش زبان ها و کاراکترهای مختلف.
طرح طرح
تعریف پین رابط کاربری (ارتباط سخت افزاری)
| پین | نماد | توضیحات |
| 1 | GND | زمین مدار منطق |
| 2 | VDD | منبع برق منطق |
| 3 | SCK | ورودی ساعت سریال |
| 4 | SDA | ورودی داده های سریال |
| 5 | RST | این پین ورودی سیگنال ریست است. هنگامی که پین پایین است، ابتدای تراشه اجرا می شود. این پین را بالا نگه دارید. |
|
6 |
دی سی |
این پین پین کنترل داده / فرمان است. هنگامی که پین بالا کشیده می شود و حالت رابط سریال انتخاب می شود، داده ها در SDIN وقتی که پایین کشیده شود، داده ها در SDIN به ثبت فرمان منتقل می شوند. |
| 7 | CS | انتخاب تراشه. تراشه زمانی انتخاب می شود که CS0 = L . |
حداکثر امتیازات مطلق
|
پارامتر |
نماد | دقیقه | مکس | واحد |
| ولتاژ تغذیه برای منطق | VDD | -0.3 | 4 | V |
| ولتاژ تغذیه برای نمایش | VCC | 8 | 17 | V |
| دمای کار | TOP | -40 | 70 | .C |
| دمای ذخیره سازی | TSTG | -40 | 85 | .C |
| زمان عمر (220 cd/m2) | 13,000 | - | ساعت | |
| زمان عمر (۲۰۰ cd/m2) | 15,000 | - | ساعت | |
|
زمان عمر (۱۸۰ cd/m2) |
16,000 | - | ساعت |
مشخصات الکتریکی
|
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس | واحد |
| مصرف برق حالت عادی | تمام پیکسل ها روشن هستند | - | 17 | 25 | mA | |
| مصرف جریان در حالت آماده | حالت آماده نشدن 10 درصد پیکسل روشن | - | 0.5 | 1.5 | mA | |
| مصرف برق حالت عادی | تمام پیکسل ها روشن هستند | - | 71.5 | 97.5 | mW | |
| مصرف برق حالت آماده | حالت آماده نشدن 10 درصد پیکسل روشن | - | 6.5 | 19.5 | mW | |
| روشنایی | lbr | - | 90 | 110 | - | cd/m2 |
| C.I.E. (سفيد) |
(x) (y) |
۱۹۳۱ |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|
| کنتراست اتاق تاریک | CR | - | 2000:1 | - | - | |
|
زاویه دید
|
- | 160 | - | - | درجه |

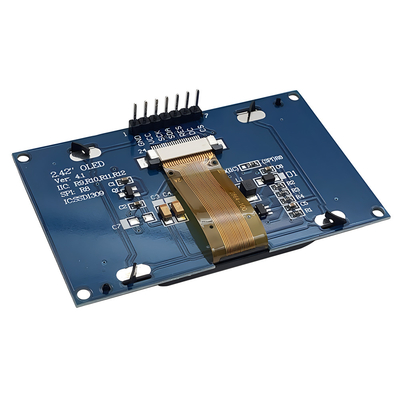

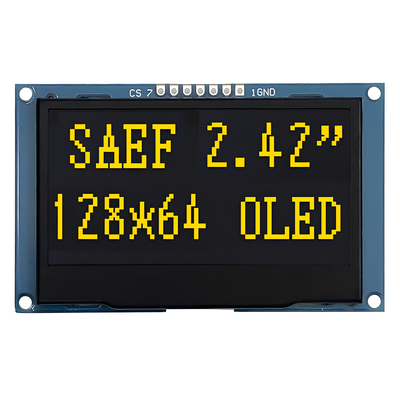

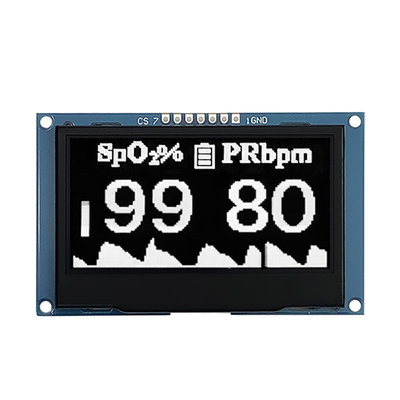

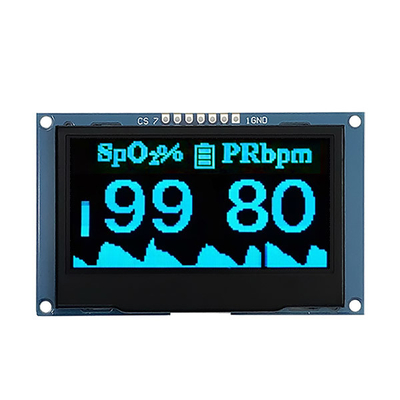

تصویر محصول
شرایط آزمایش قابلیت اطمینان
|
ماده |
شرایط |
معیارها |
| عملکرد در دمای بالا | 70.C، 240 ساعت |
عملکردی تابع ها کار می کنند. |
| کار با دمای پایین | -40°C، 120 ساعت | |
| ذخیره سازی در دمای بالا | 85.C، 120 ساعت | |
| ذخیره سازی در دمای پایین | -40 درجه سي، 120 ساعت | |
| عملکرد در دمای بالا/رطوبت بالا | 65.C، 90٪ RH، 120 ساعت | |
|
شوک حرارتی |
-40°C ~85°C (-40°C /30 دقیقه؛ عبور /3 دقیقه؛ 85°C /30 دقیقه؛ عبور /3 دقیقه) 1 چرخه: 66 دقیقه، 100 چرخه |
تاسیسات کارخانه و گواهینامه ها
