جزئیات محصول:
|
| محصول: | 0.96 اینچ OLED + PCB 4 پین | قطعنامه: | 128x64 پیکسل |
|---|---|---|---|
| رنگ نمایش: | فونتز سفید/آبی/زرد آبی | ساختار: | COG + PCB |
| رابط: | I2C (IIC) | جهت مشاهده: | همه زوایای دید (85/85/85/85) |
| طرح "دم": | 24.7 × 27 × 3.6 (میلی متر) | ارتباط: | پین های Header |
| شماره پین: | 4 پین | دمای عملیاتی: | -40 تا +85 درجه سانتیگراد |
| طول عمر: | 50000 ساعت @ 60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 0.96 اینچی OLED,صفحه نمایش سفید OLED,صفحه نمایش OLED 4 پین I2C,White OLED Display,4pin I2C OLED Display |
||
SFOM096YZ4-12864WB-02 مشخصات.pdf
معرفی محصول
0OLED 96 اینچی با PCB 4 پین یک ماژول نمایش کوچک است که به طور گسترده در سیستم های جاسازی شده و دستگاه های الکترونیکی قابل حمل استفاده می شود.این نوع صفحه نمایش نقش مهمی در زمینه هایی مانند ساعت های هوشمند دارد، ردیاب های بهداشتی و تجهیزات صنعتی به دلیل اندازه کوچک، مصرف انرژی پایین و کنتراست بالا. به دلیل طراحی ماژولار آن می تواند به راحتی در محصولات الکترونیکی مختلف ادغام شود،ارائه اطلاعات بصری به کاربران.
علاوه بر این ، IC های درایور برای OLED 0.96 اینچی با ماژول های PCB 4 پین مانند SSD1306 ، SSD1315 و غیره ، به دلیل طراحی استاندارد شده خود ، قابلیت انعطاف پذیری آنها را در دستگاه های مختلف افزایش می دهد.این سطح بالایی از سازگاری برای کاربران در هنگام طراحی سیستم های جاسازی شده یا پروژه های DIY، راحتی زیادی را فراهم می کند.
ویژگی ها
0محصولات OLED 96 اینچی با PCB 4 پین به طور معمول مشخصات فنی زیر را دارند:
طرح طرح
تعریف پین رابط
| پين شماره | نماد | توضیحات | |
| 1 | GND | اين يه پيين زمين است، بايد به زمين متصل باشه | |
| 2 | VDD | منبع برق برای OLED. این یک پین ولتاژ است. باید به منبع متصل شود. | |
| 3 | SCL | این ورودی ساعت سریال SCL | |
| 4 | SDA | این ورودی داده های سریال SDA | |
ویژگی های الکترو اپتیک
| پست ها | نماد | دقیقه ای | -آره. | مکس | واحد | یادآوری | |
| روشنایی کار | L | 80 | 100 | - | cd /m2 | تمام پیکسل ها روشن هستند | |
| مصرف برق | P | - | 50 | 60 | mW |
30 درصد پیکسل ON |
|
| فرکانس فریم | فر | - | 105 | - | هرتز | - | |
|
رنگ هماهنگی |
آبی | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
اتاق تاریک |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
زمان پاسخ |
بلند شو | Tr | - | 10 | - | ما | - |
| پوسیدن | Td | - | 10 | - | ما | - | |
| نسبت کنتراست | Cr | 10000:1 | - | - | - | اتاق تاریک | |
| زاویه دید | θ |
160 | - | - | درجه تحصیلی | - | |
| زمان عمر عملیاتی | بالا | 22000 | - | - | ساعت ها | L= 80 cd/m2 | |

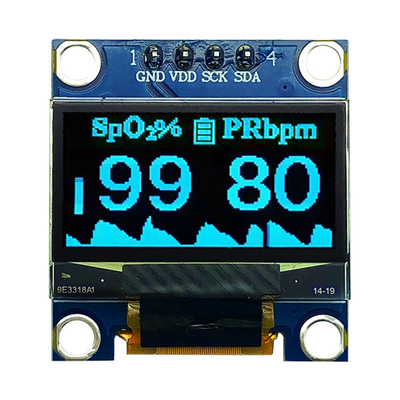

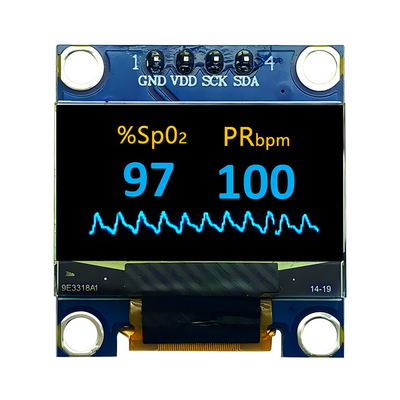

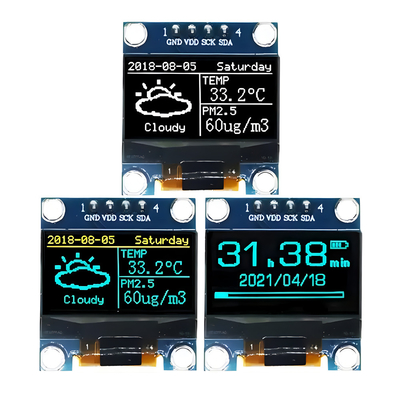

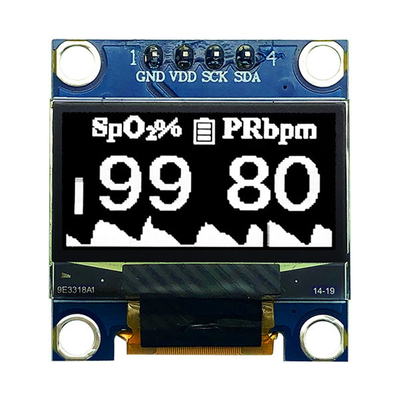

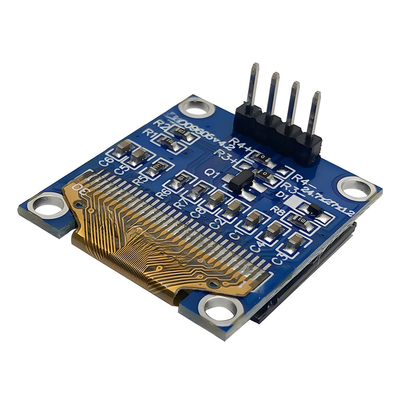

تصویر محصول
آزمون قابلیت اطمینان
| نه، نه | ماده | شرایط | مقدار |
| 1 |
ذخیره سازی در دمای بالا (HTS) |
85±2°C، 200 ساعت | 3 |
| 2 |
کار در دمای بالا (HTO) |
80±2°C، 96 ساعت | 3 |
| 3 |
ذخیره سازی در دمای پایین (LTS) |
-40±2°C، 200 ساعت | 3 |
| 4 |
کار در دمای پایین (LTO) |
-40±2°C، 96 ساعت | 3 |
|
5 |
دمای بالا وذخیره رطوبت-آره. -آره. |
50±3°C، 90%±3%RH، 120 ساعت |
3 |
|
6 |
شوک حرارتی (غیر فعال) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30 دقیقه) (5 دقیقه) (30 دقیقه) 10 چرخه |
3 |
| 7 | ارتعاش (پاک کردن) |
10~55~10Hz، دامنه 1.5mm، 1 ساعت برای هر جهت x، y، z |
1 کارتن |
| 8 | قطره (پاک کردن) | ارتفاع: 1 متر، هر بار برای 6 طرف، 3 لبه، 1 زاویه | 1 کارتن |
| 9 | ESD (حفظ محصول نهایی) | ±4kVR:330Ω؛ C:150pF 10 برابر، تخلیه هوا | 3 |
در مقایسه با رقبا
در بازار OLED 0.96 اینچی با محصولات PCB 4 پین، رقبای متعددی با مزایا و ویژگی های مختلف وجود دارد.تکنولوژی SAEF مزایای زیر را دارد::
ظرفیت فناوری و نوآوری:SAEF دارای یک انباشت عمیق در فناوری صفحه نمایش OLED است که می تواندمحصولات با وضوح بالا و عملکرد رنگ عالی، در حالی که به طور مداوم محصولات نوآورانه را برای پاسخگویی به تقاضای بازار راه اندازی می کند.
ظرفیت و زنجیره تامین:SAEF دارای ظرفیت تولید قوی و یک سیستم زنجیره تامین جامع است که می تواند عرضه پایدار محصول را تضمین کند و به سرعت به تغییرات بازار پاسخ دهد.
خدمات سفارشی:SAEF می تواند خدمات سفارشی را برای طراحی و تولید محصولات OLED 0.96 اینچی با PCB 4 پین با مشخصات خاص با توجه به نیازهای مشتری ارائه دهد.پاسخگویی به الزامات سناریوهای کاربردی خاص.
تاثیر برند:مارک SAEF دارای شناخت و اعتماد بیشتری در بازار است و محصولات ما می توانند توجه بیشتری به بازار و انتخاب مشتری داشته باشند.
امکانات و گواهینامه ها
با ما تماس بگیرید
ما دوست داریم درباره پروژه های شما بشنویم، اگر سوالی دارید، می توانید با ما در sales2@saef.com.cn تماس بگیرید
تماس با شخص: Cologne Ke
تلفن: +8613502983321
فکس: 86-755-2370-9419
