جزئیات محصول:
|
| محصول: | 0صفحه نمایش OLED 96 اینچی | تعداد پیکسل ها: | 128x64 پیکسل |
|---|---|---|---|
| آی سی درایور: | SSD1315 یا معادل آن | حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) | وظیفه رانندگی: | 1/64 وظیفه |
| اندازه پنل: | 24.7 x 16.6 x 1.3 (میلی متر) | منطقه فعال: | 21.74 x 11.175 (ملی متر) |
| جهت مشاهده: | همه زاویه های دید | رابط: | SPI/I2C/8080 |
| ارتباط: | پلاگین | شماره پین: | 30 پین (ممکن است سفارشی شود) |
| دمای عملیاتی: | -40C - +70C | دمای ذخیره: | -40C - +85C |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش OLED 128X64,صفحه نمایش SPI OLED,صفحه نمایش 30 پین OLED,SPI OLED Display,30 Pins OLED Display |
||
قیمت عمده فروش صفحه نمایش OLED 0.96 اینچ معرفی محصول
صفحه نمایش OLED 0.96 اینچی یک دستگاه نمایش خودروشی کوچک است که به دلیل سبک وزن، مصرف انرژی پایین، کنتراست بالا و قابلیت استفاده از آن در دستگاه ها و ابزار های هوشمند به طور گسترده ای استفاده می شود.و ویژگی های زاویه دید گستردهنمایشگرهای OLED 0.96 اینچی معمولاً از تراشه های راننده SSD1315 / SSD1306 استفاده می کنند و از حالت های رابط متعدد از جمله 6800 و 8080 موازی ، SPI سریال 3 سیم یا 4 سیم و حالت رابط IIC پشتیبانی می کنند.این نوع صفحه نمایش دارای ویژگی های خودروشی است و به روشنایی پس زمینه نیاز ندارد، که منجر به عملکرد بهتر صفحه نمایش، سرعت پاسخ سریعتر و زاویه دید گسترده تر می شود.
صفحه نمایش OLED 0.96 اینچی تولید شده توسط SAEF TECHNOLOGY به طور گسترده ای در تلفن های هوشمند، ساعت های هوشمند، دستگاه های نظارت بر سلامت، سیستم های کنترل صنعتی، کنسول های بازی قابل حمل،و سایر مواقع که نیاز به نمایشگاه های کوچک و کارآمد دارندبا پیشرفت مداوم تکنولوژی و رشد تقاضای بازار،انتظار می رود صفحه نمایش OLED 96 اینچی SAEF TECHNOLOGY از نظر عملکرد صفحه نمایش بهینه و بهبود یابد.، بهره وری انرژی و مقرون به صرفه. در همین حال با توسعه سریع اینترنت اشیاء و دستگاه های پوشیدنی،چشم انداز استفاده از چنین صفحه نمایش های کوچک OLED حتی گسترده تر خواهد بود.
با پشتیبانی از تولید در مقیاس بزرگ، SAEF TECHNOLOGY هزینه های تولید را کنترل می کند و فرآیندهای تولید را بهینه می کند، که منجر به هزینه های بسیار پایین برای محصولات OLED کوچک 0.96 اینچی می شود.تامین نیازهای تعداد زیادی از کاربران برای تولید انبوه.
ویژگی ها
| پست ها | مشخصات | واحد |
| شماره مدل | SFOS096XZ-7120AP | |
| اندازه قطبی | 0.96 | اینچ |
| قطعنامه | 128x64 | نقطه ها |
| منطقه فعال | 21.740 ((W) × 11.175 ((H) | mm2 |
| ابعاد طرح | 24.70 ((W) x 16.60 ((H) | mm2 |
| پیکسل پیچ | 0.170 ((W) × 0.175 ((H) | mm2 |
| اندازه پیکسل | 0.150 ((W) × 0.150 ((H) | mm2 |
| IC درایور | SSD1315Z | - |
| رنگ نمایش | سفید | - |
| رنگ خاکستری | 1 | يه ذره |
| رابط | 4-SPI/I2C/8080 | - |
| نوع بسته IC | هزینه های تولید | - |
| نوع اتصال ماژول | سرباز | - |
| ضخامت | 1.30 ± 0.1 | mm |
| وزن | TBD ± 10% | g |
| وظیفه | 1/64 | - |
طرح طرح
تعریف پین رابط
| نه | نماد | توضیحات |
| 1 | NC | هيچ ارتباطي نيست |
| 2 | C1N |
CXP/CXN-Pin برای خازن پمپ شارژ؛ با یک خازن به یکدیگر متصل شوید |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | منبع برق برای مدار تنظیم کننده پمپ شارژ |
| 7,10 | NC | هيچ ارتباطي وجود نداره |
| 8 | VSS | اين يه پيين زمين است |
| 9 | VDD | پین منبع برق برای کار منطق هسته ای |
| 11 | BS1 |
پین های انتخاب رابط اتوبوس MCU. |
| 12 | BS2 | |
| 13 | CS | این ورودی انتخاب تراشه است. |
|
14 |
انرژی های تجدید پذیر |
بازنشستن ورودی سیگنال.وقتی پین پایین کشیده می شود، آغاز تراشه اجرا می شود. نگه داشتن این پین بالا ((یعنی اتصال به VDD) در طول کار عادی |
|
15 |
A0 |
این پین کنترل Data/Command است. هنگامی که آن را HIGH کشیده می شود (یعنی به VDD متصل می شود) ، داده ها در D[7:0] به عنوان داده ها مورد استفاده قرار می گیرند. هنگامی که آن را پایین کشیده می شود، داده ها در D[7:0] به ثبت فرمان منتقل می شوند. در حالت I2C، این پین به عنوان SA0 برای انتخاب آدرس برده عمل می کند. هنگامی که رابط سریال سه سیم انتخاب می شود، این پین باید به VSS متصل شود. |
|
16 |
WR |
این یک پین ورودی کنترل خواندن / نوشتن است که به رابط MCU متصل می شود. هنگامی که حالت رابط کاربری 8080 انتخاب می شود، این پین ورودی Write (WR#) خواهد بود. عملیات نوشتن داده ها زمانی آغاز می شود که این پین LOW کشیده شود و تراشه انتخاب شود. |
|
17 |
تحقیق و توسعه |
هنگام اتصال به یک میکروپروسسر سری 8080، این پین سیگنال Read (RD#) را دریافت می کند. کار مجدد هنگامی آغاز می شود که این پین پایین کشیده شود و تراشه انتخاب شود. هنگامی که رابط سریال یا I2C انتخاب می شود، این پین باید به VSS متصل شود. |
|
18 تا 25 |
D0 #D7 |
این یک اتوبوس داده دو طرفه 8 بیتی است که به اتوبوس داده میکروپروسسر متصل می شود. هنگامی که حالت رابط سریال انتخاب می شود، D0 ورودی ساعت سریالی خواهد بود: SCLK؛D1 ورودی داده های سریالی خواهد بود: SDIN و D2 باید NC نگه داشته شود. هنگامی که حالت I2C انتخاب می شود، D2، D1 باید به هم متصل شود و به عنوان SDAout، SDAin در برنامه و D0 ورودی ساعت سریالی، SCL عمل کند. |
|
26 |
IREF |
این پین مرجع جریان خروجی بخش است. هنگامی که IREF خارجی استفاده می شود، یک مقاومت باید بین این پین و VSS متصل شود تا جریان IREF را در 30uA حفظ کند. هنگامی که IREF داخلی استفاده می شود، این پین باید NC باشد. |
|
27 |
VCOMH |
پین سیگنال COM سطح ولتاژ را غیرمنتخب کرده است. يه خازن بايد بين اين پيين و VSS.Com وصل بشه |
|
28 |
VCC |
منبع برق برای ولتاژ راننده پنل. این نیز مثبت ترین ولتاژ برق منبع پین است. هنگامی که پمپ شارژ فعال است، یک خازن باید بین این پین و VSS متصل شود. |
| 29,30 | NC | هيچ ارتباطي وجود نداره |
حداکثر امتیاز مطلق
| پست ها | دقیقه. | مکس. | واحد |
| ولتاژ تغذیه ((VDD) | -0.3 | +40 | V |
| ولتاژ تغذیه ((VBAT) | -0.3 | +60 | V |
| ولتاژ تغذیه ((VCC) | 0 | +180 | V |
| دمای عملیاتی ((TOP) | -40 | 70 | °C |
| دمای ذخیره ((TST) | -40 | 85 | °C |
ویژگی های DC
| پست ها | نماد | دقیقه ای | -آره. | مکس | واحد | |
|
ولتاژ تغذیه |
IC ولتاژ منبع منطق | VDD | 1.65 | 3.0 | 3.5 | V |
| ولتاژ تغذیه تنظیم کننده پمپ شارژ |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
کار کردن (برای پنل OLED) |
VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
ورودی ولتاژ |
ولتاژ بالا | HIV | 0.8 × VDD | - | VDD | V |
| ولتاژ پایین | VIL | 0 | - | 0.2 × VDD | V | |
|
تولید ولتاژ |
ولتاژ بالا | VOH | 0.9 × VDD | - | VDD | V |
| ولتاژ پایین | VOL | VSS | - | 0.1 x VDD | V | |

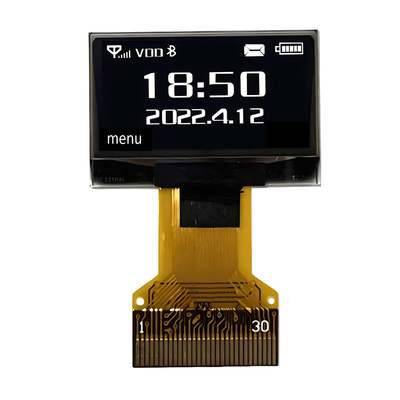

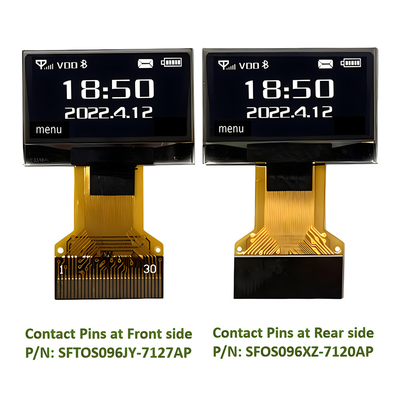

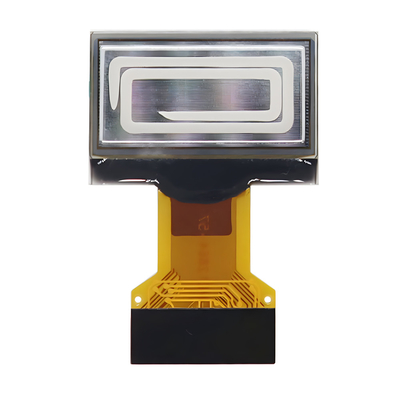

محصولuct تصاویر
آزمون قابلیت اطمینان
| نه، نه | ماده | شرایط | مقدار |
| 1 |
ذخیره سازی در دمای بالا (HTS) |
85±2°C، 200 ساعت | 3 |
| 2 |
کار در دمای بالا (HTO) |
70±2°C، 96 ساعت | 3 |
| 3 |
ذخیره سازی در دمای پایین (LTS) |
-40±2°C، 200 ساعت | 3 |
| 4 |
کار در دمای پایین (LTO) |
-40±2°C، 96 ساعت | 3 |
|
5 |
دمای بالا ذخیره سازی رطوبت بالا -آره. -آره. |
50±3°C، 90%±3%RH، 120 ساعت |
3 |
|
6 |
شوک حرارتی (غیر فعال) (TS) |
-20±2°C ~ 25°C ~ 70±2°C (30 دقیقه) (5 دقیقه) (30 دقیقه) 10 چرخه |
3 |
| 7 | ارتعاش (پاک کردن) |
10~55~10Hz، دامنه 1.5mm، 1 ساعت برای هر جهت x، y، z |
1 کارتن |
| 8 | قطره (پاک کردن) | ارتفاع: 1 متر، هر بار برای 6 طرف، 3 لبه، 1 زاویه | 1 کارتن |
| 9 | ESD (حفظ محصول نهایی) | ±4kVR:330Ω؛ C:150pF 10 برابر، تخلیه هوا | 3 |
