جزئیات محصول:
|
| محصول: | ماژول نمایشگر OLED 0.49 اینچی | تعداد پیکسل ها: | گرافیک 64x32 |
|---|---|---|---|
| آی سی درایور: | SSD1315 یا معادل آن | حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) | وظیفه رانندگی: | 1/32 وظیفه |
| اندازه پنل: | 14.5 x 11.6 x 1.227 (mm) | منطقه فعال: | 11.18 x 5.58 (mm) |
| Pixel Pitch: | 0.175 x 0.175 (mm) | اندازه پیکسل: | 0.155 x 0.155 (mm) |
| جهت مشاهده: | همه زاویه های دید | رابط: | I2C |
| ارتباط: | جوشاندن/بار گرم | شماره پین: | 14 پین (ممکن است سفارشی شود) |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 0صفحه نمایش OLED ۴۹ اینچی,صفحه نمایش OLED کاربردی دستی,صفحه نمایش OLED رابط I2C,Handheld Application OLED Display,I2C Interface OLED Display |
||
0صفحه نمایش OLED ۴۹ اینچی ۶۴*۳۲ نقطه معرفی محصول
0محصولات OLED.49 اینچی صفحه نمایش های کوچکی هستند که به دلیل ویژگی های بسیار نازک، کم مصرف، کنتراست بالا و زاویه دید گسترده در دستگاه ها و ابزار های هوشمند مورد استفاده قرار می گیرند.صفحه نمایش OLED 49 اینچی به طور معمول دارای یک ماتریس نقطه ای 64x32 پیکسل است، قادر به نمایش فونت های سفید ، توسط یک کنترل کننده SSD1315 هدایت می شود ، از رابط سریال I2C پشتیبانی می کند و در ولتاژ 2.8V کار می کند. این نوع صفحه نمایش ،به دلیل ویژگی های خود نوردهی OLED، نیاز به روشنایی پس زمینه ندارد، بنابراین مزایای طراحی بدنه بسیار نازک و مصرف انرژی کم را دارد. طیف گسترده ای از دمای کار از -40 °C تا 85 °C،و برای شرایط مختلف محیط مناسب هستند.علاوه بر این، صفحه نمایش OLED 0.49 اینچی روش اتصال FPC را اتخاذ می کند، که کمک می کند تا بدون نیاز به کانکتورها به طور مستقیم به PCB متصل شود.
0محصولات OLED.49 اینچی به دلیل اندازه فشرده و وضوح بالا برای دستگاه هایی که نیاز به فضای سخت دارند بسیار مناسب هستند. آنها به طور گسترده ای در ساعت های هوشمند، دستگاه های نظارت بر سلامت،صفحه نمایش های کوچک برای سیستم های کنترل صنعتی، کنسول های بازی قابل حمل و سایر موارد که نیاز به صفحه نمایش های کوچک و کارآمد دارند.محصولات OLED ۴۹ اینچی به دلیل مزایای تکنولوژیکی منحصر به فرد و پتانسیل کاربرد گسترده آنها به یکی از راه حل های مورد علاقه برای صفحه نمایش های کوچک مدرن تبدیل شده اندبا بلوغ تکنولوژی و گسترش بازار، می توانیم انتظار داشته باشیم که این محصولات نقش مهمی در دستگاه های هوشمند و الکترونیکی آینده داشته باشند.
ویژگی ها
نقشه محصول
تعریف پین رابط
| پين شماره | نماد | I/O | عملکرد |
| منبع برق | |||
| 8 | VDD | P |
منبع برق منطق |
| 7 | VSS | P |
زمین مدار منطق |
| 14 | VCC | P |
منبع برق پنل OEL |
| راننده | |||
| 12 | IREF | من |
مرجع فعلی برای تنظیم روشنایی |
| 13 | VCOMH | اوه |
ولتاژ خروجی سطح بالا برای سیگنال COM. این پین پین ورودی برای ولتاژ خروجی سطح بالا برای سیگنال COM است. |
| کنورتر DC/DC | |||
|
|
|
|
منبع برق برای مدار کنورتر DC/DC |
|
سه چهارم |
C1P/C1N |
من | ترمینال مثبت از Flying Inverting Capacitor ترمینال منفی از Flying Boost Capacitor خازن های پمپ شارژ بین ترمینال ها مورد نیاز هستند.آنها باید شناور زمانی که کنورتر استفاده نمی شود. |
| رابط | |||
|
|
|
|
تنظیم مجدد قدرت برای کنترل کننده و راننده |
| 10 | SCL | من |
سیگنال داده اتوبوس I2C |
| 11 | SDA | I/O |
سیگنال داده اتوبوس I2C |
| ذخيره | |||
|
6 |
VBREF |
- |
NC |
ویژگی های نوری
| ویژگی ها | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
|
روشنایی (VCC به صورت خارجی عرضه می شود) |
lbr | یادداشت 5 | 160 | - | - | cd/m2 | |
|
روشنایی (VCC توسط DC/DC داخلی تولید می شود) |
lbr | یادداشت 6 | 160 | 180 | - | cd/m2 | |
| C.I.E. (سفيد) | (x) (y) | ۱۹۳۱ | 0.250.27 | 0.۲۹۰31 | 0.۳۳۰35 | ||
| کنتراست اتاق تاریک | CR | - | 2000:1 | - | |||
| زاویه دید | - | آزاد | - | درجه | |||
ویژگی های DC
| ویژگی ها | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| ولتاژ تغذیه برای منطق | VDD | 1.65 | 2.8 | 3.3 | V | ||
|
ولتاژ تغذیه برای نمایش (به صورت خارجی عرضه می شود) |
VCC |
یادداشت 5 (غیرفعال کردن DC/DC داخلی) |
7.0 | 7.25 | 7.5 | V | |
| ولتاژ تغذیه برای DC/DC | VBAT | فعال کردن DC/DC داخلی | 3.3 | - | 4.2 | V | |
| ولتاژ تغذیه برای نمایش (به وسیله DC/DC داخلی تولید می شود) | VCC |
یادداشت 6 (فعال کردن DC/DC داخلی) |
7.0 | - | 7.25 | V | |
| ورودی سطح بالا | HIV | IOUT = 100μA، 3.3MHz | 0.8×VDD | - | VDD | V | |
| ورودی سطح پایین | VIL | IOUT = 100μA، 3.3MHz | 0 | - | 0.2×VDD | V | |
| تولید سطح بالا | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | VDD | V | |
| خروجی سطح پایین | VOL | IOUT = 100μA، 3.3MHz | 0 | - | 0.1×VDD | V | |
| جریان عملیاتی برای VDD | IDD | - | 180 | 300 | μA | ||
| جریان عملیاتی برای VCC (VCC از خارج تامین می شود) |
ICC |
یادداشت 7 |
- |
5 |
10 |
mA |
|
| جریان کار برای VBAT (VCC تولید شده توسط DC/DC داخلی) | IBAT |
یادداشت 8 |
- |
10 |
15 |
mA |
|
| جریان حالت خواب برای VDD | IDD، SLEEP | - | 1 | 5 | μA | ||
| حالت خواب فعلی برای VCC | ICC، SLEEP | - | 2 | 10 | μA | ||

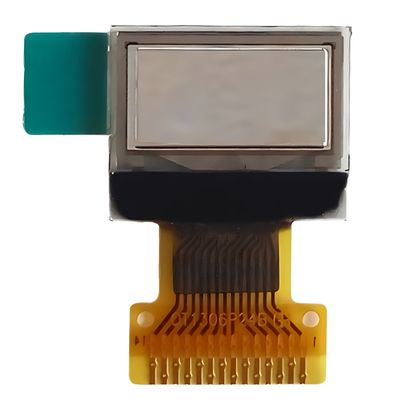

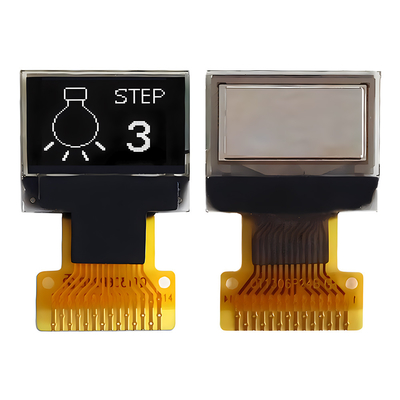

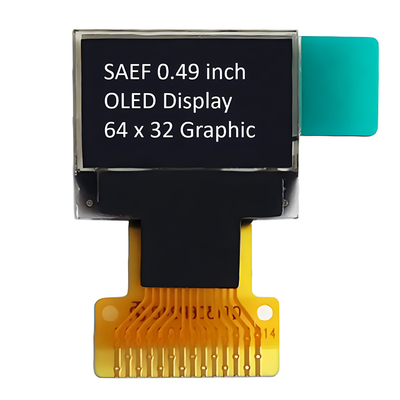

تصویر محصول
محتوای تست های قابلیت اطمینان
| ماده | شرایط | معیارها | |
| عملکرد در دمای بالا | 70 درجه سانتیگراد، 240 ساعت |
عملکردهای عملیاتی کار می کنند. |
|
| کار با دمای پایین | -40 درجه سانتیگراد، 240 ساعت | ||
| ذخیره سازی در دمای بالا | 85°C، 240 ساعت | ||
| ذخیره سازی در دمای پایین | -40 درجه سانتیگراد، 240 ساعت | ||
| عملکرد در دمای بالا/رطوبت بالا | 60°C، 90٪ RH، 120 ساعت | ||
| شوک حرارتی |
-40°C <==> 85°C، 24 چرخه ۶۰ دقیقه |
||
