جزئیات محصول:
|
| محصول: | 5 اینچ IPS TFT با CTP | قطعنامه: | 720x1280 نقطه |
|---|---|---|---|
| رابط: | MIPI | صفحه لمسی: | PCAP |
| جهت مشاهده: | IPS همه زاویه های مشاهده | ساختار PCAP: | GFF |
| کنترلر LCD: | ST7703 | کنترلر CTP: | GT911 |
| ابعاد شیشه پوشش: | قابل تنظیم | شماره پین: | 30 پین |
| ارتباط: | ZIF FPC | درخشندگی سطحی: | 350 cd/m2 (nits) |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش 5 اینچی TFT,GT911 صفحه لمسی ظرفیت دار,صفحه نمایش IPS Full View TFT,GT911 Capacitive Touch Screen,IPS Full View TFT Display |
||
معرفی محصول LCD TFT 5 اینچ
ویژگی ها
| ماده | مشخصات | واحد |
| اندازه صفحه نمایش | 5.0 | اینچ |
| تعداد پیکسل ها | 720RGB ((H) x1280 ((V) | پیکسل |
| منطقه نمایش | 62.10 ((H) x110.40 ((V) | mm |
| پیچ پیکسل | 0.0945 ((H) x0.0945 ((V) | mm |
| ابعاد طرح | 78.56×135.65×295 | mm |
| ترتیب پیکسل | نوار عمودی RGB | -. |
| حالت نمایش | معمولاً سياه | -. |
| جهت مشاهده چشم | همه | -. |
| رنگ نمایش | 262K | -. |
| نوردهی ((cd/m2) | 350 | نيت |
| نسبت کنتراست | 800:1 | -. |
| رابط | MIPI | |
| چراغ های پشتی | نوع چراغ LED | -. |
| IC LCM | ST7703 | |
| CTP IC | GT911 | |
| دمای کار | -20 تا 70 | °C |
| دمای ذخیره سازی | -30 تا 80 | °C |
طرح طرح
تعریف پین رابط
| شماره شماره. | نماد | عملکرد |
| 1 | NC | NC |
| 2 | LEDK | چراغ عقب LED ((کاتود) |
| 3 | NC | NC |
| 4 | LEDA | چراغ LED عقب ((آنود) |
| 5 | NC | NC |
| 6 | GND | زمین |
| 7 | MIPI_D0N | داده های دیفرانسیل MIPI DSI |
| 8 | MIPI_D0P | داده های دیفرانسیل MIPI DSI |
| 9 | GND | زمین |
| 10 | MIPI D1N | داده های دیفرانسیل MIPI DSI |
| 11 | MIPI D1P | داده های دیفرانسیل MIPI DSI |
| 12 | GND | زمین |
| 13 | MIPI_CLN | ساعت دیفرانسیل MIPI DSI |
| 14 | MIPI_CLP | ساعت دیفرانسیل MIPI DSI |
| 15 | GND | زمین |
| 16 | MIPI D2N | داده های دیفرانسیل MIPI DSI |
| 17 | MIPI D2P | داده های دیفرانسیل MIPI DSI |
| 18 | GND | زمین |
| 19 | MIPI_D3N | داده های دیفرانسیل MIPI DSI |
| 20 | MIPI_D3P | داده های دیفرانسیل MIPI DSI |
| 21-22 | GND | زمین |
| 23 | NC | NC |
| 24 | GND | زمین |
| 25 | TE | سیگنال همگام سازی فریم |
| 26 | تنظیم مجدد | ورودی تنظیم مجدد خارجی |
| 27 | IOVCC ((1.8V) | منبع برق 1.8 ولت |
| 28 | VDD ((2.8V) | منبع برق 2.8 ولت |
| 29 تا 30 | GND | زمین |
تعریف پین CTP
| 1 | RST | تنظیم مجدد صفحه لمسی |
| 2 | SDA | سیگنال داده صفحه لمسی |
| 3 | SCL | سیگنال ساعت صفحه لمسی |
| 4 | INT | سیگنال قطع صفحه لمسی |
| 5 | VDD ((2.8V) | منبع برق 2.8 ولت |
| 6 | GND | زمین |
مشخصات نوری
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
| روشنایی سفید (مرکز) | Lv |
Θ=0 نرمال نگاه کردن زاویه IBL=40mA |
... | 350 | ... | cd/m2 | |
| زمان پاسخ | Tr+Tf | ... | 10 | 15 | ms | ||
| نسبت کنتراست | CR | 640 | 800 | ... | ... | ||
|
رنگ رنگی (CIE1931) |
سفید | Wx | 0.283 | 0.303 | 0.323 | ||
| وای | 0.303 | 0.323 | 0.343 | ||||
|
زاویه دید |
هور |
L |
CR≥10 |
... | 80 | ... | |
| ΘR | ... | 80 | ... | ||||
|
.. |
تو | ... | 80 | ... | |||
| ΘD | ... | 80 | ... | ||||
| یکنواخت بودن روشنایی | متوسط | Θ=0 | 80 | 90 | ... | % | |
| طیف رنگ | NTSC | Θ=0 | ... | 70 | ... | % | |
| جهت دید نوری | همه | ||||||
ویژگی های LCD TFT
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد |
| ولتاژ تغذیه آنالوگ | VDD | 2.4 | 2.8 | 3.3 | V |
| ولتاژ تغذیه دیجیتال | VDDI | 1.65 | 1.8 | 3.3 | |
| ولتاژ سیگنال ورودی | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
ویژگی های روشنایی پس زمینه
| ماده | نماد | دقیقه | نوع | مکس | واحد |
| جریان LED | IL | - | 30 | 40 | mA |
| ولتاژ LED | VL | - | 16.8 | 19.2 | V |
| مدت عمر LED در حال کار | ساعت | - | 20000 | 40000 | ساعت |

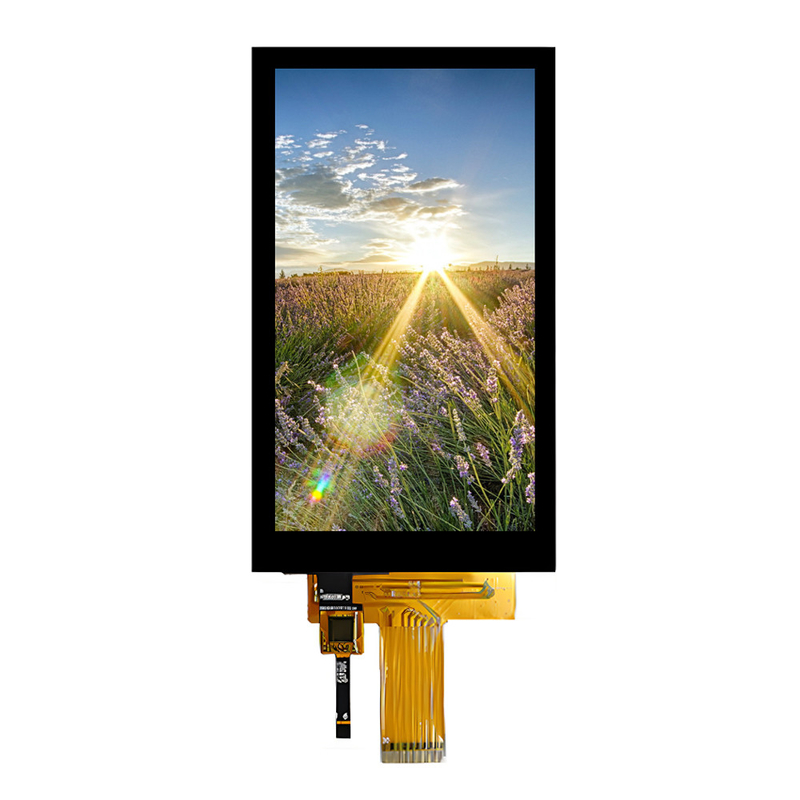

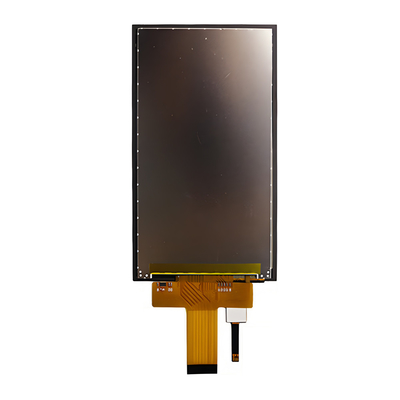

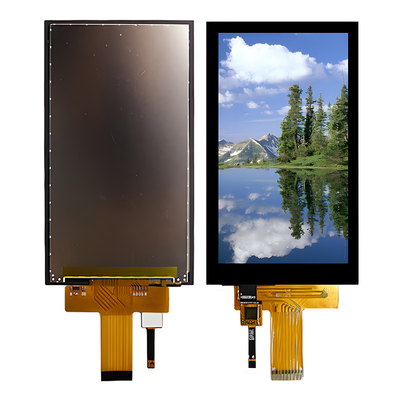

تصویر محصول
