جزئیات محصول:
|
| محصول: | 0.96 اینچ I2C OLED 4 پین | قطعنامه: | 128x64 پیکسل |
|---|---|---|---|
| ساختار: | COG OLED + PCB | رابط: | I2C اختیاری است |
| صفحه لمسی: | قابل سفارشی سازی است | جهت مشاهده: | همه زوایای دید (85/85/85/85) |
| طرح "دم": | 24.7 × 27 (میلی متر) (اندازه PCB) | ارتباط: | پین های فلزی |
| شماره پین: | 4 پین | دمای عملیاتی: | -40 تا +85 درجه سانتیگراد |
| طول عمر: | 50000 ساعت @ 60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 12864 ماژول صفحه نمایش OLED,ماژول صفحه نمایش OLED 128x64,0ماژول صفحه نمایش OLED 96 اینچی,128X64 OLED Display Module,0.96 Inch OLED Display Board Module |
||
SFOM096YZ4-12864WB-02 مشخصات.pdf
0.96 اینچ OLED رابط I2C معرفی محصول
ماژول I2C 0.96 اینچی یک ماژول نمایش کوچک OLED است که به طور گسترده در دستگاه های الکترونیکی مختلف استفاده می شود.ماژول 96 اینچی OLED I2C به دلیل عملکرد عالی صفحه نمایش و ویژگی های مصرف انرژی کم، به یک راه حل نمایش ایده آل در محصولات الکترونیکی تبدیل شده است.
کد محصول:SFOM096YZ4-12864WB-02
اندازه صفحه نمایش: 0.96 اینچ
رزولوشن: 128x64 پیکسل
زاویه دید: بیشتر از 160 درجه
گزینه های رنگی: زرد آبی، سفید، آبی
نیاز به قدرت: 3V/5V
نوع سیگنال: سیگنال دیجیتال، پشتیبانی از ارتباطات I2C
تعاریف پین: GND، VDD، SCK، SDA
محدوده دمای کاری: -40 °C تا 85 °C (درجه صنعتی)
مصرف برق: حدود 0.08W در صورت روشن شدن کامل، حدود 0.06W
OLED 0.96 اینچی خود دارای تکنولوژی خودروشی است که نیازی به روشنایی پشت پرده ندارد. هر پیکسل به طور مستقل نور را منتشر می کند و یک اثر نمایش واضح تر را فراهم می کند. علاوه بر این، 0.96 اینچی OLED دارای یک تکنولوژی خودروشی است که نیاز به روشنایی پشت پرده ندارد.OLED 96 اینچی مصرف برق بسیار کم دارد، که آن را به ویژه برای دستگاه های قابل حمل با باتری مناسب می کند. این ویژگی دارای کنتراست بالا است، که تجربه بصری عالی را برای کاربران فراهم می کند. سازگار با 3.سطوح منطقی 3 و 5 ولت، بدون نیاز به تبدیل سطح اضافی. پشتیبانی از رابط I2C، تنها دو کابل رابط داده برای تکمیل انتقال داده و کنترل مورد نیاز است. بنابراین، 0.OLED 96 اینچی به طور گسترده ای در خانه های هوشمند به عنوان یک صفحه نمایش وضعیت برای دستگاه های هوشمند استفاده می شود، و همچنین دستگاه های پوشیدنی هوشمند برای نمایش اطلاعات مانند زمان و داده های سلامت؛ و نمایش پارامترهای کلیدی و غیره در ابزار صنعتی و اتوماسیون صنعتی.
ویژگی ها
| محصول | 0.96 اینچ OLED رابط I2C |
| شماره مدل | SFOM096YZ4-12864WB-02 |
| طرح رانندگی | ۱/ ۶۴ |
| جهت مشاهده | همه زاویه های دید |
| IC درایور | SSD1315 |
| ولتاژ منبع برق | 3.0 ولت |
| VCC | 12.0 ولت |
| رابط | IIC |
| اندازه ماژول | 24.70 (L) x27.0 (W) mm (PCB SIZE) |
| منطقه مشاهده | 22.74 ((L) x 11.86 (W) mm |
| منطقه فعال | 21.74 (L) x 10.86 (W) mm |
| ارتفاع نقطه | 0.154 (W) × 0.154 (H) mm |
| اندازه نقطه | 0.17 ((W) × 0.17 ((H) mm |
طرح طرح
تعریف پین رابط
| پين نه | نماد | توضیحات |
| 1 | GND | زمین مدار منطق |
| 2 | VDD | منبع برق منطق |
| 3 | SCK | ورودی ساعت سریال |
| 4 | SDA | ورودی داده های سریال |
ویژگی های نوری
| ویژگی ها | نماد | شرایط | دقیقه | نوع | مکس | واحد | |
|
روشنایی (VCC به صورت خارجی عرضه می شود) |
lbr | یادداشت 5 | 90 | - | - | cd/m2 | |
|
روشنایی (VCC توسط DC/DC داخلی تولید می شود) |
lbr | یادداشت 6 | 80 | 100 | - | cd/m2 | |
| C.I.E. (سفيد) | (x) (y) | ۱۹۳۱ | 0.250.27 | 0.۲۹۰31 | 0.۳۳۰35 | ||
| کنتراست اتاق تاریک | CR | - | 2000:1 | - | |||
| زاویه دید | - | آزاد | - | درجه | |||

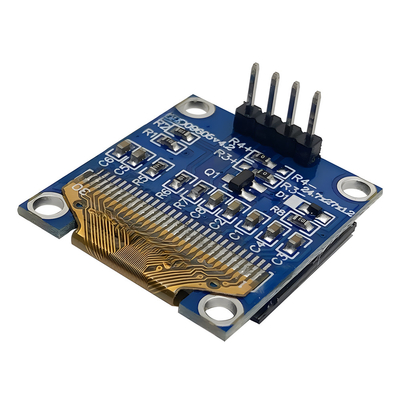

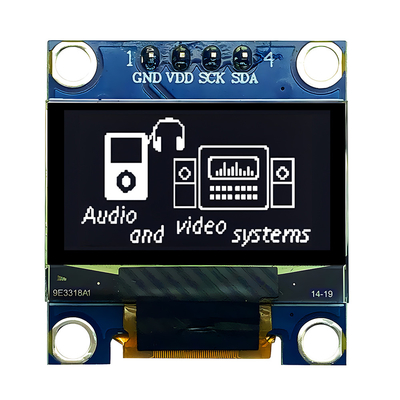

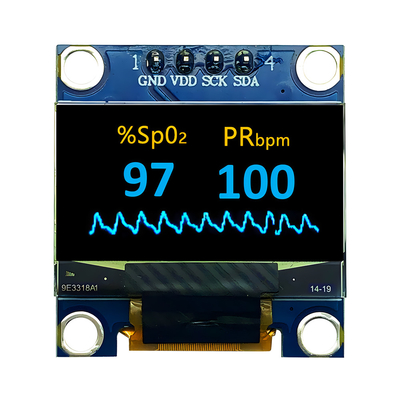

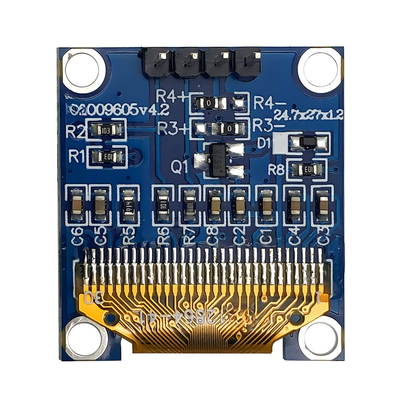

0.96 اینچ OLED رابط I2C تصاویر محصول
محتوای تست های قابلیت اطمینان
| ماده | شرایط | معیارها | |
| عملکرد در دمای بالا | 70°C، 240 ساعت |
عملکردهای عملیاتی کار می کنند. |
|
| کار با دمای پایین | -40°C، 240 ساعت | ||
| ذخیره سازی در دمای بالا | 85°C، 240 ساعت | ||
| ذخیره سازی در دمای پایین | -40°C، 240 ساعت | ||
| عملکرد در دمای بالا/رطوبت بالا | 60°C، 90٪ RH، 120 ساعت | ||
| شوک حرارتی |
-40°C-> 85°C، 24 چرخه ۶۰ دقیقه |
||
