جزئیات محصول:
|
| محصول: | استاندارد LCM 128x64 | قطعنامه: | 128x64 نقطه |
|---|---|---|---|
| مشاهده جهت: | ساعت 6 | نوع LCD: | FSTN، مثبت |
| نوع پلاریزر: | انتقالی | اندازه ماژول: | 40.0L×28.0W×4.5H (حداکثر) |
| منطقه مشاهده: | 37.0×20.0 (میلی متر) | آی سی درایور: | ST7567 |
| شماره پین: | 28 پین | رابط ها: | MPU سری 6800 یا سری 8080 |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | ولتاژ تغذیه: | 3.3 ولت (مقدار معمولی) |
| طول عمر: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه LCD 128X64 پیکسل COG,3.3v COG LCD,FSTN مثبت COG LCD,3.3v COG LCD,FSTN Positive COG LCD |
||

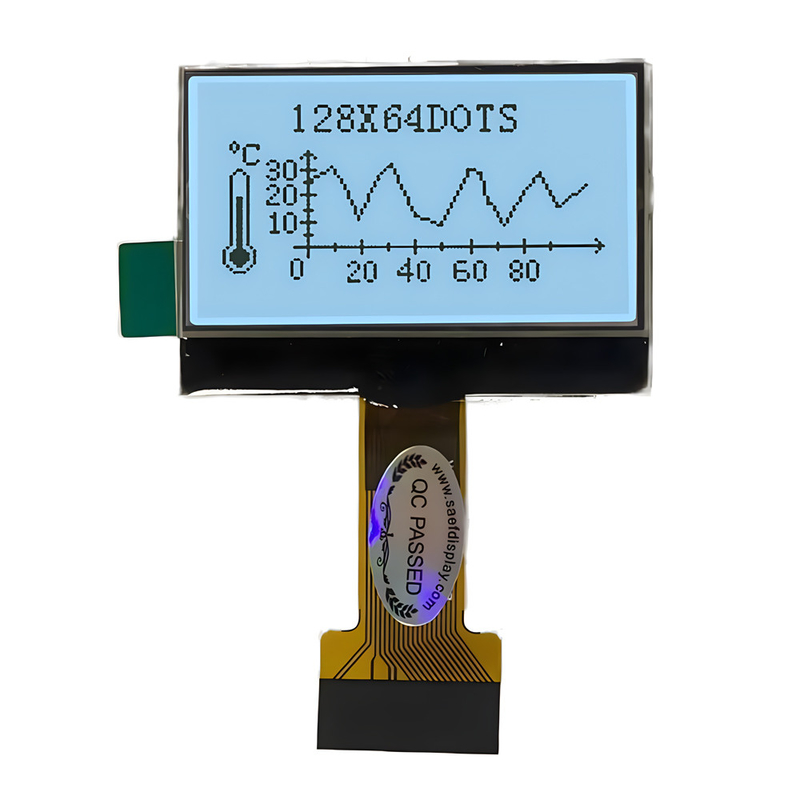

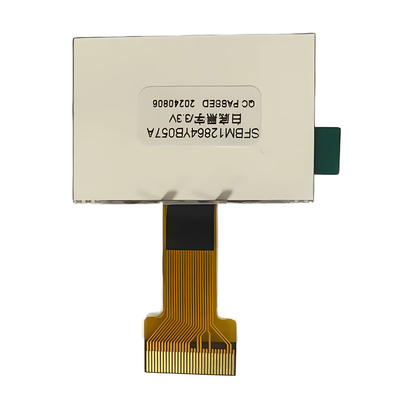

ماژول COG 128X64 پیکسل FSTN مثبت 3.3v معرفی محصول
LCD COG 128x64 یک ماژول متریکس نقطه گرافیک ارزان قیمت است که به دلیل هزینه کم، کاربر پسند و آسان برنامه نویسی آن بسیار استفاده می شود.SAEFDISPLAY بیش از 1000 اندازه مختلف (VA) از محصولات استاندارد را برای مشتریان برای انتخاب ارائه می دهد، پس انداز آنها هزینه های ابزار بالا. لطفا با تیم فروش ما برای مشخصات تماس بگیرید. مثبت FSTN COG LCD می تواند با backlights از رنگ های مختلف، مانند زرد، سبز، سفید، نارنجی مجهز شود,بر روی صفحه نمایش منفی 128x64 COG LCD، چراغ های سفید، آبی و دیگر رنگ ها نیز می توانند اضافه شوند،که می تواند تا حد زیادی کنتراست و دامنه زاویه مشاهده صفحه نمایش را افزایش دهد.
ویژگی ها
مشخصات مکانیکی
| ماده | مشخصات | واحد |
| اندازه ماژول ((L × W × H)) | 40.0L×28.0.0W×4.5 ((حداکثر) H | mm |
| منطقه مشاهده ((W × H) | 37.0×200 | mm |
| منطقه موثر | 128×64 | نقطه |
| ديت پيچ ((W×H)) | 0.27×027 | mm |
| اندازه نقطه ((W × H) | 0.245×0245 | mm |
نقاشی
تعریف پین
| ماده | نماد | سطح | عملکرد |
| 1 | VDD | +3.3V | منبع برق برای منطق |
| 2 | C86 | H/L | H:6800 موازی L:8080 موازی |
| 3 | VSS | 0V | زمین قدرت |
| 4 | V0 | ️ |
اتصال یک خازن بین این ترمینال و ترمینال VSS |
| 5 | V1 | ️ | |
| 6 | V2 | ️ | |
| 7 | V3 | ️ | |
| 8 | V4 | ️ | |
| 9 | CAP2- | ️ | اتصال یک خازن بین این ترمینال و ترمینال CAP2 + |
| 10 | CAP2+ | ️ | اتصال یک خازن بین این ترمینال و ترمینال CAP2 |
| 11 | CAP1- | ️ | اتصال یک خازن بین این ترمینال و ترمینال CAP1- |
| 12 | CAP1+ | اتصال یک خازن بین این ترمینال و ترمینال CAP1 + | |
| 13 | CAP3+ | ️ | اتصال یک خازن بین این ترمینال و ترمینال CAP1- |
| 14 | VOUT | اتصال یک خازن بین این ترمینال و VSS یا VDD ترمینال | |
| 15 | VSS | 0V | زمین قدرت |
|
16 ~ 23 |
D7~D0 |
H/L |
اتوبوس داده دو جهت 8 بیتی |
|
24 |
/RD |
H/L |
8080 موازی: جبهه داده در حالت خروجی است زمانی که این سیگنال L 6800 Parallel: این ترمینال ورودی ساعت فعال سری 6800 MPU است. |
|
25 |
/ WR |
H/L |
8080 موازی: سیگنال های اتوبوس داده ها در لبه در حال افزایش سیگنال /WR گیر می کنند. 6800 موازی:H:Read L:Write |
| 26 | A0 | H/L |
H: نشان می دهد که D0 تا D7 داده های نمایش داده شده هستند. L: نشان می دهد که D0 تا D7 داده های کنترل هستند. |
| 27 | /RES | H/L | عملیات تنظیم مجدد توسط سطح سیگنال /RES انجام می شود |
| 28 | CS1 | L | سیگنال انتخاب تراشه |
حداکثر محدوده مطلق
| پست ها | نماد | دقیقه | مکس | واحد | شرایط |
| ولتاژ تغذیه | Vdd | 2.5 | 3.6 | V | Vss=0V |
| ولتاژ ورودی | شراب | 0 | Vdd | V | Vss=0V |
| دمای کار | بالا | -20 | +70 | °C | هیچ رطوبت |
| دمای ذخیره سازی | Tst | -30 | +80 | °C | هیچ رطوبت |
ویژگی های چراغ پشتی (رنگ: سفید)
| ماده | نماد | دقیقه ای | -آره. | مکس | واحد | شرایط |
| ولتاژ جلو | Vf | 2.8 | 3.0 | 3.2 | V | IF=45mA Ta=25°C |
| روشنایی | Lv | 280 | 350 | 420 | cd/m2 | |
| تعداد LED ها | - | - | 3 | - | قطعه | - |
| حالت اتصال | P | - | موازی | - | - | - |
