1.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI

1.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI
1.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI 1.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI 1.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI

تصویر بزرگ :  1.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SFOS150JY-7175AN
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: <USD3 for 1k, Negotiable
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-5 هفته
شرایط پرداخت: L/C، T/T، Western Union، Paypal
قابلیت ارائه: 3000 هزار عدد در ماه

1.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI

شرح
محصول: صفحه نمایش OLED 1.5 اینچ قطعنامه: 128*128
نوع شیشه: OLED اپتیک: همه زاویه های دید 80/80/80/80
رابط: I2C، SPI، 6800، 8080 اختیاری طرح "دم": 33.9 (W) x 37.3 (H) x 1.45 (T) میلی‌متر
منطقه فعال: 26.86 (W) x 26.86 (H) mm دمای عملیاتی: 30- تا 80+ درجه سانتی گراد
شماره پین: 25 پین کنترل کننده: SH1107 یا معادل آن
حالت رانندگی: 1/128 چرخه کار کانکتور: COG+FPC
نسبت کنتراست: 2000: 1 (کنتراست اتاق تاریک) انطباق: سازگار با REACH و RoHS
برجسته کردن:

ماژول نمایشگر OLED 1.5 اینچی,ماژول صفحه نمایش OLED 128x128,ماژول صفحه نمایش OLED رابط SPI

,

128x128 OLED Display Module

,

SPI Interface OLED Display Module

1صفحه نمایش OLED.5 اینچ، 128x128 نقطه 1.5 اینچ OLED معرفی محصول



فناوری SAEF SFOS150JY-7175AN یک صفحه نمایش OLED 1.5 اینچی (دیود تولید کننده نور ارگانیک) با وضوح 128x128 نقطه است. این ماژول 1.5 oled در کنترل SH1107G oled IC ساخته شده است.از 8 بت 6800 و 8080 پشتیبانی می کندSAEF نسخه های ZIF FPC و Hotbar را برای مشتریان فراهم می کند تا ماژول مناسب را برای برنامه خود انتخاب کنند.



SFOS150JY-7175AN یک نمایشگر OLED ساختار COG است این ماژول OLED سبک وزن، کم مصرف و بسیار نازک است، مناسب برای دستگاه های دیوار / متر، برنامه های کاربردی خانگی، سیستم POS، سیستم Cloud / IoT،ابزارهای دستی، دستگاه های فناوری هوشمند، سیستم های انرژی، خودرو، سیستم های ارتباطی، ابزار پزشکی و غیره. ماژول OLED می تواند در دمای -30 °C تا +80 °C کار کند.دمای نگهداری آن بین -40°C تا +85°C است.



صفحه نمایش گرافیکی OLED SAEF Technology در سه ساختار مکانیکی از جمله COB، COG و فناوری ماتریس منفعل TAB در دسترس است.رزولوشن گرافیک تک رنگ OLED در صفحه نمایش گرافیک OLED 50x16، 64x128 OLED، 100x16 OLED، 100x32 گرافیک OLED، 200x16 گرافیک OLED، OLED 128x32, صفحه نمایش OLED 128x64, OLED 128x128, و 256x64 صفحه نمایش OLED.صفحه نمایش گرافیکی OLED در طیف محصولات SAEF دارای کنترل کننده های داخلی است و رابط ها شامل موازی هستنداین ماژول های نمایش OLED دارای ولتاژ 3 ولت یا 5 ولت بسته به وضوح / رنگ هستند.


SAEF طیف گسترده ای از ماژول های صفحه نمایش OLED را در اندازه های 0.42 تا 5.5 اینچ OLED ارائه می دهد ، مانند صفحه نمایش 0.42 اینچ مائیکرو OLED ، صفحه نمایش 0.66 اینچ مینی OLED ، صفحه نمایش 0.69 اینچ OLED ، صفحه نمایش 0.91 اینچ OLED ، صفحه نمایش 0.95 اینچ OLED ، صفحه نمایش 0.صفحه نمایش OLED 96 اینچینمایشگر OLED 1.5 اینچ ، 2 اینچ OLED ، 2.4 اینچ OLED ، 2.7 اینچ OLED ، 5.5 اینچ OLED و راه حل های طراحی سفارشی.





داده های فیزیکی



نه پست ها مشخصات واحد
1 اندازه قطبی 1.50 اینچ
2 قطعنامه 128 * 128 نقطه ها
3 منطقه فعال 26.86 ((W) * 26.86 ((H) mm
4 ابعاد طرح 33.90 ((W) * 37.30 ((H) mm
5 پیکسل پیچ 0.210 ((W) * 0.210 ((H) mm
6 اندازه پیکسل 0.185 ((W) * 0.185 (H) mm
7 IC درایور SH1107G-02 -
8 رنگ نمایش سفید -
9 رنگ خاکستری 1 يه ذره
10 رابط موازی / SPI / IIC -
11 بسته IC نوع IC هزینه های تولید -
12 نوع اتصال ماژول ZIF -
13 ضخامت 1.45±0.1 mm
14 وزن TBD g
15 وظیفه 1/128 -





1صفحه نمایش OLED.5 اینچ، 128x128 نقطه 1.5 اینچ OLED



1.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI 0





بالاترين درجه بندي مطلق



پست ها دقیقه ای مکس واحد یادآوری
ولتاژ تغذیه ((VDD) (VDD) -0.3 +3.6 V حداکثر امتیاز IC IC
ولتاژ تغذیه ((VPP) (VPP) -0.3 +17 V حداکثر امتیاز IC IC
دمای عملیاتی ((TOP) -30 80 °C

-

دمای ذخیره ((TST) (TST) -40 85 °C





ویژگی های الکتریکی



پست ها نماد دقیقه ای -آره. مکس واحد



ولتاژ تغذیه

IC ولتاژ منبع منطق VDD 1.65 3.0 3.5 V
کار (برای پنل OLED) VPP 12.5 13.0 13.5 V



ولتاژ ورودی

ولتاژ بالا HIV 0.8 * VDD



-

VDD V
ولتاژ پایین VIL VSS



-

0.2 * VDD V



ولتاژ خروجی

ولتاژ بالا VOH 0.8 * VDD



-

VDD V
ولتاژ پایین VOL VSS



-

0.2 * VDD V





ویژگی های الکتروپتیک



پست ها نماد دقیقه ای -آره. مکس واحد یادآوری
روشنایی کار L 80 100 - cd/m2 100 درصد پیکسل روشن
مصرف برق P

-

120 150 mW ۳۰ درصد پیکسل
فرکانس فریم فر

-

100

-

هرتز

-

هماهنگی رنگ

آبی

CIE x 0.25 0.29 0.33



CIE1931



اتاق تاریک

CIE y 0.29 0.33 0.37
زمان پاسخ بلند شو Tr - 10 - ما -
پوسیدن Td - 10 - ما -
نسبت کنتراست Cr 10000:1

-

-

-

اتاق تاریک
زاویه دید △θ 160

-

-

درجه تحصیلی

-

زمان عمر عملیاتی بالا 20,000

-

-

ساعت ها L= 100 cd/m2

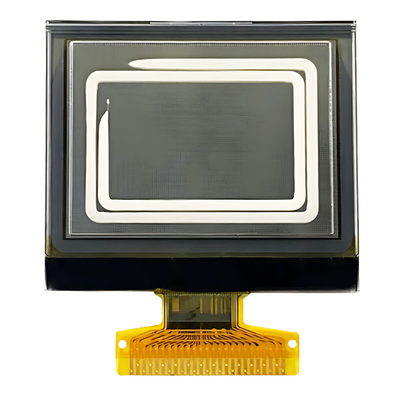

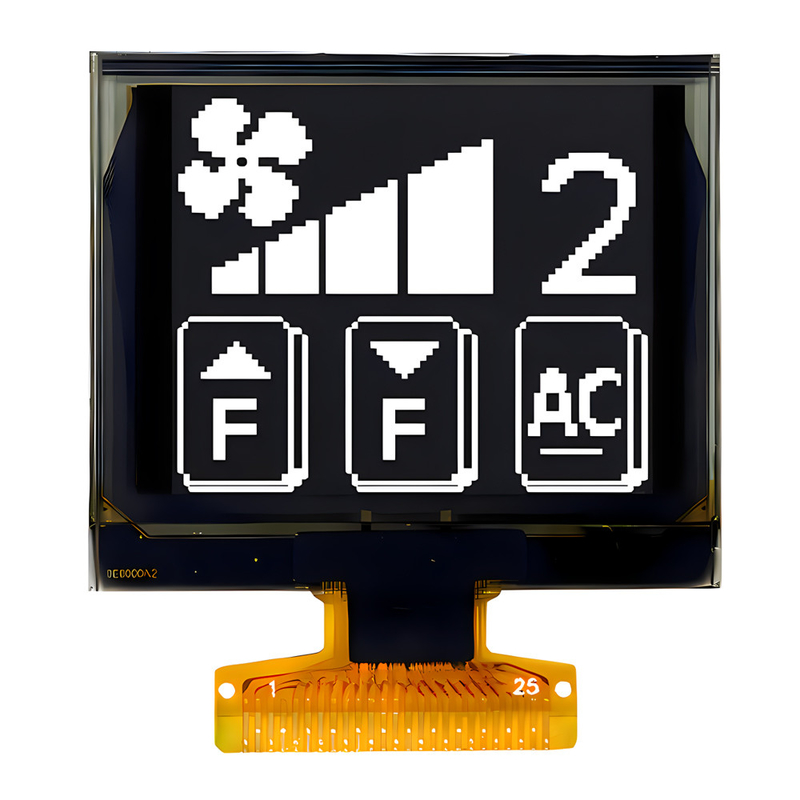

1صفحه نمایش OLED.5 اینچ، 128x128 نقطه 1.5 اینچ تصویر محصول



1.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI 1

1.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI 2





تاسیسات کارخانه و گواهینامه ها



1.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI 31.5 اینچ ماژول صفحه نمایش OLED تک رنگ 128x128 راننده IC SH1107 رابط SPI 4
