جزئیات محصول:
|
| محصول: | 1.45 اینچ OLED تمام رنگی | قطعنامه: | 160x128 پیکسل |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 8-bit 68XX/80XX موازی، 4-wire SPI، I2C |
| رنگ نمایش: | رنگ کامل | اپتیک: | همه زاویه های دید |
| طرح "دم": | 35.80 x 30.80 x 1.60 (میلی متر) | منطقه فعال: | 28.78 x 23.024 (ملی متر) |
| Pixel Pitch: | 0.06 × 0.18 (ملی متر) | دمای عملیاتی: | -40 تا +70 درجه سانتی گراد |
| دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | آی سی درایور: | SSD1333 |
| ولتاژ تغذیه برای منطق: | 1.65 - 3.5 ولت | شماره پین: | 30 پین |
| وظیفه: | 1/128 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش OLED 160x128 پیکسل,1صفحه نمایش OLED 45 اینچی,صفحه نمایش 30 پین OLED,1.45 Inch OLED Display,30 Pins OLED Display |
||
1.45 اینچ AMOLED 160x128 نقطه 30 پین معرفی محصول
SFOS145TW-7100AN یک صفحه نمایش OLED رنگی است. OLED (دیود تابش نور ارگانیک) یک فناوری نسل جدید با تصاویر روشن تر و واضح تر و سرعت پاسخ سریع تر است. این 1.صفحه نمایش 45 اینچی SFOS145TW-7100AN OLED شامل 160 x 128 نقطه تک رنگ استاین ماژول OLED سبک وزن، مصرف انرژی کم، اندازه کوچک و دارای رابط های مختلف برای انتخاب است. این رابط SPI، موازی و I2C پیش فرض است.
اندازه ساحه موثر (مقطعی) این محصول SFOS145TW-7100AN 1.45 اینچ است، اندازه ماژول 35.80 x 30.80 x 1.60 (ملی متر) و اندازه ساحه موثر 28.78 x 23.024 (ملی متر) است.صفحه نمایش OLED 45 اینچی مجهز به IC SSD1333 است و نسبت کنتراست بالایی از 20000 دارد:1محدوده ولتاژ منبع برق منطقی 1.65V-3.5V است، با یک ارزش معمولی 3V. این بسیار مناسب برای برنامه هایی مانند تجهیزات پزشکی، سیستم های POS، کالاهای سفید، برنامه های خانگی،ابزار صنعتی، اتوماسیون، سیستم های نمایش صوتی و بصری، محصولات مراقبت شخصی، لوازم خانگی، نمایشگاه های خودرو، نمایشگاه های اطلاعات پویا و غیره.
مشخصات صفحه نمایش
1) حالت نمایش: ماتریس منفعل
2) رنگ نمایش: 262144 رنگ (حداکثر)
3) وظیفه رانندگی: 1/128 وظیفه
مشخصات مکانیکی
1) طرح طرح: بر اساس طرح طرح ضمیمه
2) تعداد پیکسل ها: 160 (RGB) × 128
3) اندازه ماژول: 35.80 × 45.30 × 1.60 (ملی متر)
4) اندازه پنل: 35.80 × 30.80 × 1.60 (ملی متر) شامل آنتی گلر پولاریزر
5) ناحیه فعال: 28.78× 23.024 (ملی متر)
6) پیکسل پیچ: 0.06 × 0.18 (ملی متر)
7) اندازه پیکسل: 0.04 × 0.164 (ملی متر)
8) وزن: TBD (g) ± 10%
1.45 اینچ AMOLED 160x128 نقطه 30 پین طراحی محصول
تعریف پین
| پين شماره | نماد | I/O | عملکرد | ||||||||||||||||||||||||
| منبع برق | |||||||||||||||||||||||||||
| 22 | VDD | P |
منبع برق برای مدار منطقی هسته ای این یک پین تغذیه ولتاژ است که به طور داخلی از VCI تنظیم می شود. یک خازن باید بین این پین و VSS در همه شرایط متصل شود. |
||||||||||||||||||||||||
| 5، 25 | VCC | P |
منبع برق پنل OEL این مثبت ترین ولتاژ منبع پین تراشه است. آن را باید به متصل شود منبع خارجی. |
||||||||||||||||||||||||
| 23 | VSS | P |
زمینه سیستم OEL این یک پین زمین است. همچنین به عنوان مرجع برای پین های منطقی، ولتاژ های رانندگی OEL و مدارهای آنالوگ عمل می کند. باید به زمین خارجی متصل شود. |
||||||||||||||||||||||||
| 2، 29 | VLSS | P |
زمین مدار آنالوگ اینا پین های زمین آنالوگ هستن باید از بیرون به VSS وصل بشن |
||||||||||||||||||||||||
| راننده | |||||||||||||||||||||||||||
| 24 | IREF | من |
مرجع فعلی برای تنظیم روشنایی این پین پین مرجع جریان بخش است. یک مقاومت باید بین این پین و VSS متصل شود. جریان را به حداکثر 12.5μA تنظیم کنید. |
||||||||||||||||||||||||
| 4، 27 | VCOMH | P |
ولتاژ خروجی سطح بالا برای سیگنال COM این پین پین ورودی برای ولتاژ خروجی سطح بالا برای سیگنال های COM است. خازن تانتالوم باید بین این پین و VSS متصل شود. |
||||||||||||||||||||||||
|
3، 28 |
VSL
|
P
|
ولتاژ خروجی سطح پایین برای سیگنال SEG اين پيين مرجع ولتاژ بخش است. هنگامی که VSL خارجی مورد استفاده قرار نمی گیرد، این پین باید باز بماند و دیود به زمین متصل شود. |
||||||||||||||||||||||||
| تستینگ پد ها | |||||||||||||||||||||||||||
| 21 | FR | اوه |
سیگنال فعال شدن فرکانس فریم این پین یک سیگنال ارسال می کند که می تواند برای شناسایی وضعیت راننده استفاده شود. هیچ چیز نباید به این پین متصل شود. باید به صورت جداگانه باز بماند. |
||||||||||||||||||||||||
| رابط | |||||||||||||||||||||||||||
|
16 17 |
BS1 BS2 |
من |
پروتکل ارتباط انتخاب این پین ها ورودی انتخاب رابط MCU هستند. به جدول زیر مراجعه کنید: |
||||||||||||||||||||||||
| BS1 | BS2 | ||||||||||||||||||||||||||
| I2C | 1 | 0 | |||||||||||||||||||||||||
| SPI چهار سیم | 0 | 0 | |||||||||||||||||||||||||
| 8-bit 68XX موازی | 0 | 1 | |||||||||||||||||||||||||
| 8-bit 80XX موازی | 1 | 1 | |||||||||||||||||||||||||
| 20 | RES# | من |
تنظیم مجدد قدرت برای کنترل کننده و راننده این پین ورودی سیگنال ریست است. هنگامی که پین پایین است، ابتدای تراشه اجرا می شود. این پین را بالا نگه دارید. |
||||||||||||||||||||||||
| 18 | CS# | من |
انتخاب تراشه این پین ورودی انتخاب تراشه است. تراشه فقط برای ارتباطات MCU فعال است وقتی که CS# پایین کشیده شود. |
||||||||||||||||||||||||
|
19 |
D/C# |
من |
داده ها/کنترول فرمان این پین پین کنترل داده / فرمان است. هنگامی که پین بالا کشیده می شود، ورودی در D7 ~ D0 به عنوان داده های نمایش در نظر گرفته می شود. هنگامی که پین پایین کشیده می شود،ورودی در D7 ~ D0 به ثبت فرمان منتقل می شود. هنگامی که پین بالا کشیده می شود و حالت رابط سریال انتخاب می شود، داده ها در SDIN به عنوان داده ها درمان می شوند. هنگامی که پایین کشیده می شود، داده های SDIN به ثبت فرمان منتقل می شوند. هنگامی که حالت سریال سه سیم انتخاب شده است، این پین باید به VSS متصل شود. برای رابطه دقیق با سیگنال های رابط MCU، لطفاً به نمودار ویژگی های زمان بندی مراجعه کنید. |
||||||||||||||||||||||||
| رابط | |||
|
14 |
E/RD# |
من |
خواندن / نوشتن فعال یا خواندن این پین ورودی رابط MCU است. هنگام اتصال به یک میکروپروسسر سری 68XX، این پین به عنوان سیگنال Enable (E) استفاده می شود.عملیات خواندن / نوشتن زمانی آغاز می شود که این پین بالا کشیده شود و CS # پایین کشیده شود. هنگام اتصال به یک میکروپروسسر 80XX، این پین سیگنال Read (RD#) را دریافت می کند. عملیات خواندن داده ها زمانی آغاز می شود که این پین پایین کشیده شود و CS # پایین کشیده شود. هنگامی که حالت سریال انتخاب شده است، این پین باید به VSS متصل شود. |
|
15 |
R/W# |
من |
خواندن / نوشتن انتخاب یا نوشتن این پین ورودی رابط MCU است. هنگام اتصال به یک میکروپروسسر سری 68XX، این پین به عنوان ورودی انتخاب خواندن / نوشتن (R / W #) استفاده می شود.این پین را برای حالت خواندن به حالت بالا بکشید و برای حالت نوشتن به حالت پایین بکشید.. هنگامی که حالت رابط 80XX انتخاب می شود، این پین ورودی Write (WR#) خواهد بود. عملیات نوشتن داده ها زمانی آغاز می شود که این پین پایین کشیده شود و CS# پایین کشیده شود. هنگامی که حالت سریال انتخاب شده است، این پین باید به VSS متصل شود. |
|
6 تا 13 |
D7~D0 |
I/O |
اتوبوس ورودی/خرید داده های میزبان این پین ها یک اتوبوس داده دو طرفه 8 بیتی هستند که به اتوبوس داده میکروپروسسر متصل می شوند.D1 خواهد بود ورودی داده های سریالی SDIN و D0 خواهد بود ورودی ساعت سریالی SCLK. پین های استفاده نشده باید به VSS متصل شوند به جز D2 در حالت سریال. |
| ذخيره | |||
|
1، 30
|
NC | - |
پین رزرو شده (پین پشتیبان) پین های پشتیبان می توانند تأثیرات استرس بر پین های عملکرد را کاهش دهند. این پین ها باید به عنوان مدار حفاظت از ESD به زمین خارجی متصل شوند. |
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد |
| ولتاژ تغذیه برای کار | VDD | -0.3 | 4 | V |
| ولتاژ تغذیه برای پین های I/O | VDDIO | -0.3 | 4 | V |
| ولتاژ تغذیه برای نمایش | VDDH | -0.3 | 15 | V |
| دمای کار | TOP | -40 | 70 | .C |
| دمای ذخیره سازی | TSTG | -40 | 85 | .C |
| زمان عمر (100 cd/m2) | 10,000 | - | ساعت |
ویژگی های نوری
|
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس | واحد |
| روشنایی | lbr | یادداشت 5 | 100 | 120 | - | cd/m2 |
| C.I.E. (سفيد) | (x) (y) | ۱۹۳۱ | 0.260.29 | 0.30 0.33 | 0.340.37 | |
| C.I.E. (قرمز) | (x) (y) | ۱۹۳۱ | 0.62.0.28 | 0.66 0.32 | 0.70 0.36 | |
| C.I.E. (سبز) | (x) (y) | ۱۹۳۱ | 0.۲۴۰60 | 0.280.64 | 0.32.0.68 | |
| C.I.E. (آبی) | (x) (y) | ۱۹۳۱ | 0.100.16 | 0.140.20 | 0.180.24 | |
| کنتراست اتاق تاریک | CR | - | >10،000:1 | - | ||
|
زاویه دید |
-
|
آزاد |
-
|
درجه |

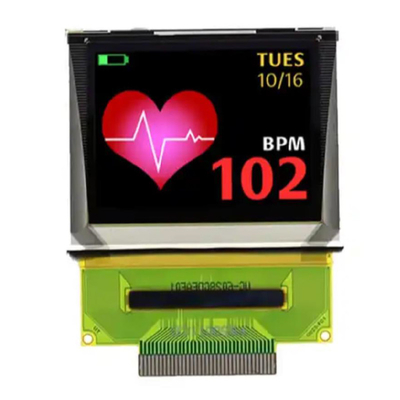

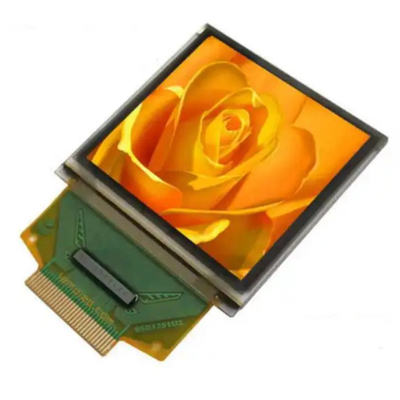

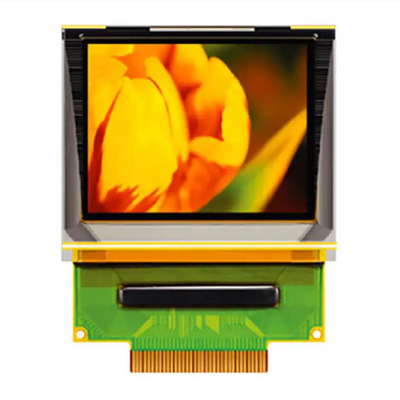

1.45 اینچ AMOLED 160x128 نقطه 30 پین تصویر محصول
