13ماژول نمایش LCD TFT 3 اینچی با PCAP - 1920x1080 پیکسل، 1000 نیت، رابط EDP

13ماژول نمایش LCD TFT 3 اینچی با PCAP - 1920x1080 پیکسل، 1000 نیت، رابط EDP
13ماژول نمایش LCD TFT 3 اینچی با PCAP - 1920x1080 پیکسل، 1000 نیت، رابط EDP 13ماژول نمایش LCD TFT 3 اینچی با PCAP - 1920x1080 پیکسل، 1000 نیت، رابط EDP 13ماژول نمایش LCD TFT 3 اینچی با PCAP - 1920x1080 پیکسل، 1000 نیت، رابط EDP

تصویر بزرگ :  13ماژول نمایش LCD TFT 3 اینچی با PCAP - 1920x1080 پیکسل، 1000 نیت، رابط EDP

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SFTO1330XC-7119A3CT
سند: SFTO1330XC-7119A3CT Specifi...on.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: The lowest market price guaranteed
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-5 هفته
شرایط پرداخت: L/C، T/T، Western Union، Paypal
قابلیت ارائه: 3000 هزار عدد در ماه

13ماژول نمایش LCD TFT 3 اینچی با PCAP - 1920x1080 پیکسل، 1000 نیت، رابط EDP

شرح
کلمات کلیدی: 13.3 اینچ TFT LCD با CTP قطعنامه: 1920*1080 پیکسل
رابط LCD: EDP درخشندگی سطحی: 1000 سی دی بر متر مربع
صفحه لمسی: CTP رابط CTP: یو اس بی
منطقه فعال: 293.76 x 165.24 میلی متر دمای عملیاتی: -10 تا +60 درجه سانتیگراد
دمای ذخیره: -20 تا +60 درجه سانتیگراد نوع نمایش: زاویه دید کامل IPS
رنگ نمایش: 16.7 م طول عمر LED: 30000 ساعت
گواهینامه: ISO9001:2015 / ISO1400:2015 انطباق: سازگار با REACH و RoHS
برجسته کردن:

ماژول نمایش LCD PCAP TFT 1000 نیت

,

ماژول نمایش LCD PCAP TFT 1920x1080


در مورد این ماده SFTO1330XC-7119A3CT



تجربه بصری خود را با ماژول صفحه نمایش LCD 13.3 اینچی TFT با صفحه لمسی PCAP (Projected Capacitive) افزایش دهید.این صفحه نمایش با عملکرد بالا ترکیبی از تصاویر خیره کننده با قابلیت لمس پاسخگو است، که آن را برای طیف گسترده ای از برنامه های کاربردی ایده آل می کند.



ویژگی های کلیدی:

  • رزولوشن بالا: لذت بردن از تصاویر واضح و واضح با رزولوشن 1920x1080 پیکسل، ارائه کیفیت تصویر استثنایی برای هر برنامه کاربردی، چه برای استفاده صنعتی، دستگاه های پزشکی،یا کیوسک های تعاملی.

  • روشنایی درخشان: با سطح روشنایی 1000 نیت، این صفحه نمایش حتی در محیط های روشن نیز قابلیت دید عالی را تضمین می کند و آن را برای کاربردهای داخلی و خارجی مناسب می کند.

  • تکنولوژی صفحه لمسی PCAP: فناوری لمس ظرفیتی پیش بینی شده (PCAP) تجربه لمسی صاف و پاسخگو را ارائه می دهد و از قابلیت چند لمسی برای تعامل بهتر کاربر پشتیبانی می کند.

  • رابط EDP: این ماژول نمایشگر مجهز به یک رابط DisplayPort (EDP) جاسازی شده است که ادغام آسان را با سیستم های مختلف تسهیل می کند و انتقال سریع و کارآمد داده را تضمین می کند.



کاربردها:

ماژول صفحه نمایش LCD TFT 13.3 اینچی برای کاربردهای مختلف از جمله:

  • پانل های کنترل صنعتی و اتوماسیون
  • تجهیزات پزشکی و نمایشگرهای تشخیصی
  • سیستم های نقطه فروش
  • الکترونیک مصرفی
  • نمایشگرهای تعاملی و نشانه های دیجیتال



چرا این ماژول نمایش را انتخاب می کنید؟

طراحی شده برای عملکرد و قابلیت اطمینان، 13.3 اینچ ماژول صفحه نمایش LCD TFT با صفحه لمسی PCAP راه حل شما برای تجربه بصری با کیفیت بالا است.روشنایی عالی، و قابلیت های لمسی کاربر پسند، این صفحه نمایش برای پاسخگویی به خواسته های برنامه های کاربردی مدرن ساخته شده است.



پروژه های خود را امروز با ماژول صفحه نمایش LCD 13.3 اینچی TFT ارتقا دهید و از تصاویر خیره کننده و تعامل بی نقصی لذت ببرید که کاربران شما را تحت تاثیر قرار می دهد!





مشخصات محصول



ویژگی ها

اندازه 13.3 اينچ
قطعنامه 1920 ((افقی) x1080 ((عمودی)
رابط eDP1.2/2.7Gbps/2 خط
نوع اتصال 20455-030E-76 (I-PEX)
عمق رنگ 16.7M
نوع تکنولوژی A-si
مشخصات صفحه نمایش، عرض پیکسل (ملی متر) 0.153 x 0153
پیکسل ها نوار عمودی RGB
حالت نمایش معمولاً سياه
IC راننده TP NC
درمان سطح LCD پوشش ضد درخشش: ((3H)
جهت مشاهده U/D/L/R:85/85/85/85
نسبت کنتراست 1000:1
طیف رنگی 72 درصد
نوردهی ((cd/m2) 1000 ((TYP.)
مصرف برق

LCD:1.8 ((W)) ((Max)))))) الگوی سفید)
BL: جزئیات را در زیر ببینید

شماره های LED 50 LEDS
وزن (g) -

ماشین آلات

طرح (W x H x D) (ملی متر) 307.55 x 185.62 x 7.25 میلی متر
TP محدوده دید لنز ((ملی متر)

294.36×16584

LCM (W x H x D) (میلی متر) 305.19 x 177.69 x 5.25 میلی متر
منطقه فعال LCD ((ملی متر) 293.76×16524
با / بدون TSP با TSP




نقشه خارجی


13ماژول نمایش LCD TFT 3 اینچی با PCAP - 1920x1080 پیکسل، 1000 نیت، رابط EDP 0



تعریف پین رابط



ترمینال

نماد

وظایف

1

NC

هيچ ارتباطي وجود نداره

2

H-GND

زمین

3

LAN1 N

پيوند سيگنال افزايش _Lane1

4

LAN1 P

ارتباط سیگنال واقعی _Lane1

5

H-GND

زمین

6

LAN0_N

پيوند سيگنال افزايش _Lane0

7

LAN0_P

ارتباط سیگنال واقعی _Lane0

8

H-GND



9

AUXP

ارتباط واقعی سیگنال _کانال کمکی

10

AUXN



11

H-GND

زمین

12

LCD_VCC

منبع برق، 3.3V (معمولاً)

13

LCD_VCC



منبع برق، 3.3V (معمولاً)

14

BIST

فعال کردن تست خود پانل

15

H_GND

زمین

16

H_GND

زمین

17

HPD

HPD ((Hot Plug Detect)) پین سیگنال

18

BL_GND

زمین با سرعت بالا

19

BL_GND

زمین با سرعت بالا

20

BL_GND

زمین با سرعت بالا

21

BL_GND

زمین با سرعت بالا

22

BL EN

نور پس زمینه روشن / خاموش

23

BL PWM

نور پس زمینه PWM Dimming

24

NC

هيچ ارتباطي وجود نداره

25

NC

هيچ ارتباطي وجود نداره

26

BL PWR

قدرت روشنایی پس زمینه

27

BL PWR

قدرت روشنایی پس زمینه

28

BL PWR

قدرت روشنایی پس زمینه

29

BL PWR

قدرت روشنایی پس زمینه

30

NC

هيچ ارتباطي وجود نداره




مشخصات الکتریکی


پارامتر

دقیقه ای

-آره.

مکس

واحد

ملاحظات

روشنایی سطح

  800 1000   cd/m2

ولتاژ منبع برق

VDD

3.0

3.3



V

یادداشت 1

ولتاژ ریپل ورودی مجاز

VRF

-

-

100

mV

در حالت VDD = 3.3V

جریان برق

IDD

-



-

mA

توجه1

ولتاژ ورودی فرقی

VID



-

1320

mV



مصرف برق



0.9



W

توجه1



-

4

-

W

توجه2



-

4.9

-

W







ویژگی های نوری



پست ها نماد شرایط مشخصات واحد
      دقیقه ای -آره. مکس
نسبت کنتراست CR

O=0deg

700 1000
نورپردازی سفید YLI   800 1000   cd/m2
زمان پاسخ TR+TF     30 35 ms

رنگ بندی

قرمز XR     (0.642)
    YR     (0.333)
  سبز Xg     (0.301)
    آره     (0.621)
  آبی XB     (0.153)
    YB     (0.055)
  سفید Xw     (0.313)
    آره     (0.329)

زاویه دید

. آره ساعت 11 و 3

مرکز CR≥10

80 85

دگ

    12 ((ساعت 9)   80 85
  . "ور" θ2 ((۱۲ ساعت)   80 85
    θ1 ((۶ ساعت)   80 85
نسبت NTSC   %   65 72   %

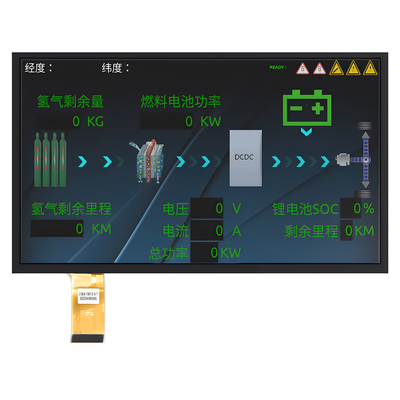

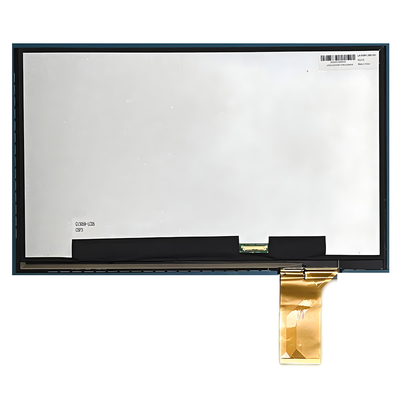

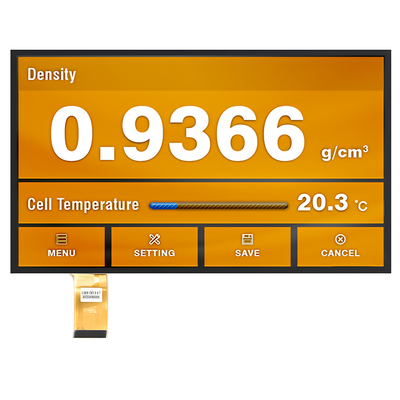

تصویر محصول
13ماژول نمایش LCD TFT 3 اینچی با PCAP - 1920x1080 پیکسل، 1000 نیت، رابط EDP 1
13ماژول نمایش LCD TFT 3 اینچی با PCAP - 1920x1080 پیکسل، 1000 نیت، رابط EDP 213ماژول نمایش LCD TFT 3 اینچی با PCAP - 1920x1080 پیکسل، 1000 نیت، رابط EDP 3
