جزئیات محصول:
|
| محصول: | صفحه نمایش دایره ای TFT 3.6 اینچی | قطعنامه: | 544 (RGB) × 506 نقطه |
|---|---|---|---|
| درخشندگی سطحی: | 1000 cd/m2 (نیت) | صفحه لمسی: | صفحه نمایش لمسی خازنی (CTP) |
| جهت مشاهده: | زاویه دید کامل IPS | آی سی درایور: | ST72566 |
| شماره پین: | 40 پین | ارتباط: | ZIF |
| رابط: | RGB 24 بیتی | طول عمر LED: | 40000 ساعت |
| بالا:: | -30 درجه سانتیگراد تا +85 درجه سانتیگراد | بعد طرح کلی: | 107.13 (W ) × 107.13 (H) × 9.76 (T) میلی متر |
| منطقه فعال: | 89.76 (W) x83.49 (H) میلی متر | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD دایره ای با روشنایی بالا,3صفحه نمایش LCD دایره ای 6 اینچی,544x506 صفحه نمایش LCD دایره ای,3.6 inch Circular LCD Display,544x506 Circular LCD Display |
||
مشخصات ماژول صفحه نمایش LCD TFT دایره ای 3.6 اینچی خودرو
صفحه نمایش های دایره ای IPS LCD به عنوان یک فناوری نمایش در حال ظهور به تدریج توجه کاربران را به دلیل مزایای منحصر به فرد و سناریوهای کاربرد گسترده خود جلب کرده است.طراحی گوشه گرد باعث می شود لبه های صفحه نمایش صاف تر و اثر بصری راحت تردر عین حال، این طراحی همچنین باعث می شود که صفحه نمایش کارآمدتر و راحت تر برای استفاده باشد.و همچنین تجربه بصری کاربر را افزایش می دهدمزیت یک صفحه نمایش LCD دایره ای IPS مصرف انرژی کم است، به این معنی که در طول کار گرما کمتری تولید می کند و نیاز به بخاری های بزرگ ندارد.در نتیجه کاهش اتلاف انرژی و آلودگی محیط زیست.
TS8036WV001-T یک ماژول TFT 3.6 اینچی با فناوری IPS با وضوح 544x506 است. این LCD TFT گرد مجهز به IC ST72566 است و از رابط 24 بیتی RGB پشتیبانی می کند.مجهز به یک صفحه لمسی PCAP 5 نقطه ای که از رابط I2C پشتیبانی می کندعملکرد چند لمسی و عملکرد بصری عالی آن را به یک انتخاب ایده آل برای برنامه های کاربردی سخت تبدیل می کند.
ولتاژ ورودی پایین: VDD: 2.7 ~ 3.6V
رنگ های صفحه نمایش LCD TFT: 16.7M رنگ
رابط پردازنده: RGB 24BIT
مدار برق داخلی
|
اطلاعات عمومی
|
مشخصات | واحد |
| صفحه اصلی | ||
| منطقه نمایش ((AA)) | 89.76 ((H) * 83.49 ((V) (3.6 اینچ)) | mm |
| عنصر راننده | ماتریس فعال a-Si TFT | - |
| رنگ ها را نمایش دهید | 16.7M | رنگ ها |
| تعداد پیکسل ها | 544 ((RGB) *506 | نقطه ها |
| ترتیب پیکسل | نوار عمودی RGB | - |
| پیچ پیکسل | 0.165 ((H) *0.165 ((V) | mm |
| زاویه دید | همه | ساعت |
| IC درایو | ST72566 | - |
| ترتیب پیکسل رنگ | نوار عمودی RGB | |
| حالت نمایش | انتقال دهنده/ معمولا سیاه | - |
| دمای کار | -30+85 | °C |
| دمای ذخیره سازی | -30+85 | °C |
اطلاعات مکانیکی
|
ماده
|
دقیقه ای |
-آره. |
مکس |
واحد |
یادداشت | |
| اندازه ماژول | افقی ((H) | - | 107.13 | - | mm | -0.1 |
| عمودی ((V) | - | 107.13 | - | mm | -0.1 | |
| عمق ((D) | - | 9.76 | - | mm | ±0.4 | |
| وزن | - | TBD | - | g | - | |
ماژول صفحه نمایش LCD TFT دایره ای 3.6 اینچی
توضیحات PIN
|
شماره رمزي |
نماد |
سطح | توضیحات |
| 1 | LEDK | L | چراغ پشتي... |
| 2 | LEDA | H | نور پس زمینه+ |
| 3 | GND | H | زمین قدرت |
| 4 | VCC | H | منبع برق ((2.7-3.6V) |
| 5 تا 12 | R0-R7 | H/L | اتوبوس داده قرمز |
| 13 تا 20 | G0-G7 | H/L | اتوبوس داده سبز |
| 21 تا 28 | B0-B7 | H/L | اتوبوس داده های آبی |
| 29 | GND | L | زمین قدرت |
| 30 | DCLK | H/L | پین سیگنال ساعت پیکسل |
|
31 |
DISP | H/L | به VDD در حالت کار عادی متصل شده است. به GND متصل شده است، IC در حالت آماده است. |
| 32 | HSYNC | H/L | همگام سازي افقي |
| 33 | VSYNC | H/L | همگام سازي عمودي |
| 34 | DE | H/L | سیگنال فعال کردن داده |
|
35 |
AUTODL |
H/L |
پین کنترل عملکرد OPT |
| 36 | CS | H/L | چیپ انتخاب پین ورودی |
| 37 | SCL | H/L | ورودی ساعت سریال |
| 38 | SDA | H/L | پین ورودی داده های سریال |
| 39 | NTC1 | / | ترمستور رو وصل کن |
| 40 | NTC2 | / | ترمستور رو وصل کن |
بالاترين درجه بندي مطلق
|
ماده |
نماد |
ارزش ها |
واحد |
|
| دقیقه | مکس | |||
| ولتاژ تغذیه برای مدار منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ تغذیه برای مدار آنالوگ | VCI | -0.3 | 4.6 | V |
ویژگی های الکتریکی DC
|
ماده
|
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه | نوع | مکس | ||||
| منبع برق | VCC | 2.7 | 2.8 | 3.3 | V | |
| حالت عادی مصرف فعلی | Icc | - | - | 55 | mA | VCC=3.3V |
| دروازه TFT ON ولتاژ | VGH | 11.5 | 12 | 16 | V | |
| TFT Gate OFF ولتاژ | VGL | -8 | -12 | -12 | V | |
ویژگی های واحد چراغ پشتی
|
ماده
|
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه | نوع | مکس. | ||||
| ولتاژ تغذیه جلو | Vf | 13.5 | - | 16 | V | |
| عرضه آینده در حال حاضر | اگه | - | 180 | - | mA | |
| روشنایی LCM | LV | 800 | 1000 | - | cd/m2 | IB=180mA |
| یکنواختی | / | 80 | % | - | ||

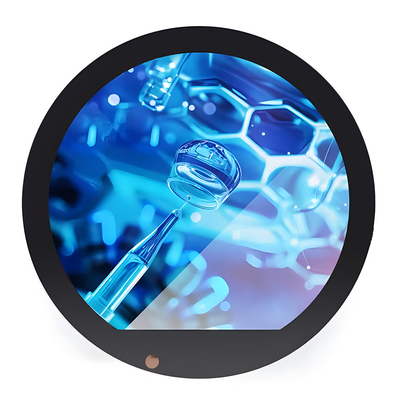

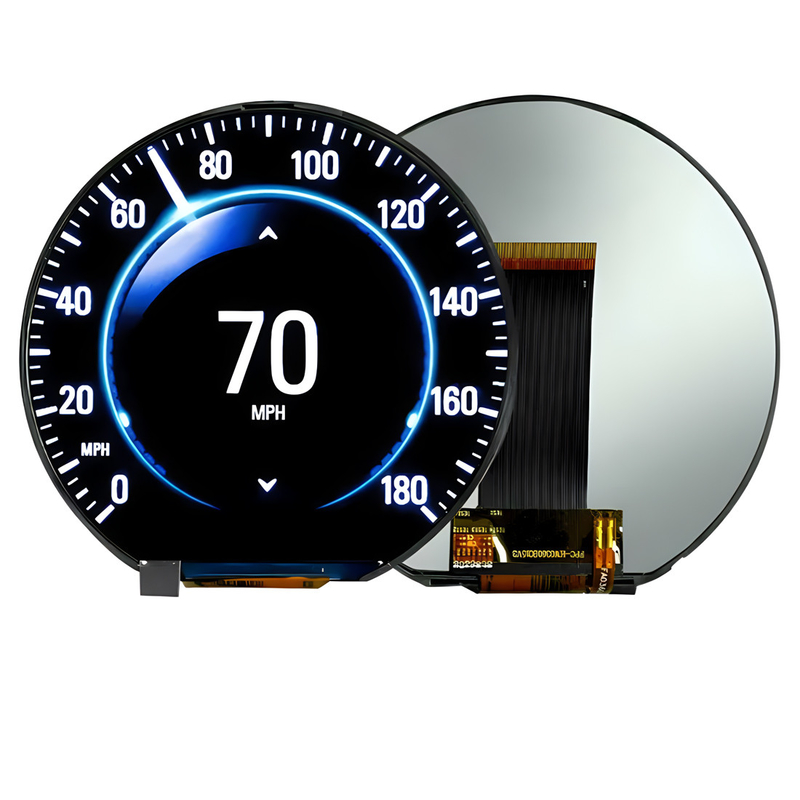

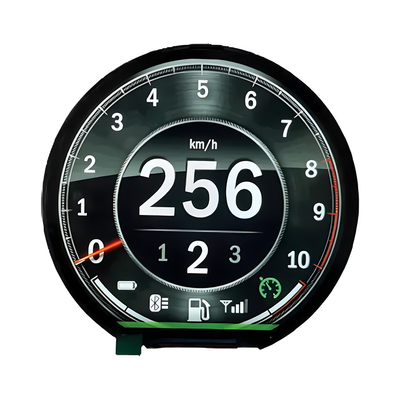

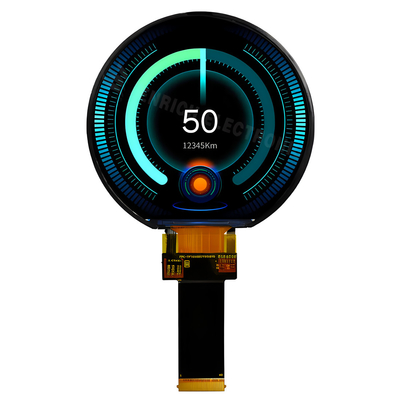

ماژول صفحه نمایش LCD TFT دایره ای 3.6 اینچی خودروتصویر محصول
