جزئیات محصول:
|
| محصول: | 2صفحه نمایش.8 اینچ دور TFT | قطعنامه: | 480 (RGB) x 480 نقطه |
|---|---|---|---|
| صفحه لمسی: | صفحه نمایش لمسی خازنی (CTP) | جهت مشاهده: | زاویه دید کامل IPS |
| آی سی درایور: | SC7701S | شماره پین: | 30 پین |
| ارتباط: | ZIF | درخشندگی سطحی: | 250 cd/m2 (nits) |
| رابط: | RGB 18 بیتی | طول عمر LED: | 40000 ساعت |
| بالا:: | -20 تا +70 درجه سانتیگراد | بعد طرح کلی: | 86.7 (W )× 86.7 (H)×4.19 (T) میلی متر |
| فعال: | 70.13 ((W) x70.13 ((H) mm | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 2صفحه نمایش LCD دایره ای.8 اینچی,صفحه نمایش LCD دایره ای 480x480 نقطه ای,صفحه نمایش LCD دایره ای 8 بیتی RGB,480x480 Dots Circular LCD Display,8bit RGB Interface Circular LCD Display |
||
2.8 اینچ 480x480 دور TFT ماژول صفحه نمایش LCD
| اطلاعات عمومی | مشخصات | واحد |
| صفحه اصلی | ||
| منطقه نمایش ((AA)) | 70.128 ((H) *70.128 ((V) (2.8 اینچ)) | mm |
| عنصر راننده | ماتریس فعال a-Si TFT | - |
| رنگ ها را نمایش دهید | 16.7M | رنگ ها |
| تعداد پیکسل ها | 480 ((RGB) *480 | نقطه ها |
| ترتیب پیکسل | نوار عمودی RGB | - |
| پیچ پیکسل | 0.180 ((H) *0.180 ((V) | mm |
| زاویه دید | همه | ساعت |
| IC درایو | ST7701S | - |
| ترتیب پیکسل رنگ | نوار عمودی RGB | |
| حالت نمایش | انتقال دهنده/ معمولا سیاه | - |
| دمای کار | -20+70 | °C |
| دمای ذخیره سازی | -30+80 | °C |
اطلاعات مکانیکی
| ماده | دقیقه ای | -آره. | مکس | واحد | یادداشت | |
| اندازه ماژول | افقی ((H) | - | 86.7 | - | mm | -0.1 |
| عمودی ((V) | - | 86.7 | - | mm | -0.1 | |
| عمق ((D) | - | 4.19 | - | mm | ±0.3 | |
| وزن | - | TBD | - | g | - | |
2.8 اینچ 480x480 دور TFT ماژول صفحه نمایش LCD
توضیحات PIN
| پين نه | نماد | سطح | عملکرد |
| 1 | LEDA | H | نور پس زمینه+ |
| 2 | LEDK1 | L | چراغ پشتي... |
| 3 | LEDK2 | L | چراغ پشتي... |
| 4 | LEDK3 | L | چراغ پشتي... |
| 5 | LEDK4 | L | چراغ پشتي... |
| 6 | VDD 2.8V | H | منبع برق ((2.5-3.3V) |
| 7 | IOVCC1.8V | H | منبع برق ((1.65-3.3V) |
| 8 | LCM RST | H/L | پین تنظیم مجدد سخت افزار LCM |
| 9 | TE | H/L | خروجی اثر پارگی |
| 10 | PWM | H/L | چراغ های پشت پرده بر روی پین کنترل / خاموش. |
| 11 | GND | L | زمین |
| 12 | D0P | H/L | HSSI_D0+ خط سیگنال دیفرانسیل داده است. |
| 13 | D0N | H/L | HSSI_D0- خط سیگنال دیفرانسیل داده است. |
| 14 | GND | L | زمین |
| 15 | D1P | H/L | HSSI_D1+ خط سیگنال دیفرانسیل داده است. |
| 16 | D1N | H/L | HSSI_D1- خط سیگنال دیفرانسیل داده است. |
| 17 | GND | L | زمین |
| 18 | CP | H/L | HSSI_CLK+ خط سیگنال دیفرانسیل داده است. |
| 19 | CN | H/L | HSSI_CLK- خط سیگنال دیفرانسیل داده است. |
| 20 | GND | L | زمین |
| 21 | NC | NC | |
| 22 | GND | L | زمین |
| 23 | NC | NC | |
| 24 | GND | L | زمین |
| 25 | TP-INT | H/L | پین قطع کننده |
| 26 | TP-SDA | H/L | پین ورودی داده های سریال |
| 27 | TP-SCL | H/L | ورودی ساعت سریالی |
| 28 | TP-REST | H/L | پین تنظیم مجدد سخت افزار TP |
| 29 | TP-VCC | H/L | منبع برق 2.8 ولت |
| 30 | GND | L | زمین |
بالاترين درجه بندي مطلق
|
ماده |
نماد |
ارزش ها |
واحد |
|
| دقیقه | مکس | |||
| ولتاژ تغذیه برای مدار منطق | IOVCC | -0.3 | 4.6 | V |
| ولتاژ تغذیه برای مدار آنالوگ | VCI | -0.3 | 4.6 | V |
ویژگی های الکتریکی DC
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه | نوع | مکس | ||||
| منبع برق | VCC | 2.7 | 2.8 | 3.3 | V | |
| حالت عادی مصرف فعلی | Icc | - | - | 55 | mA | VCC=2.8V |
| دروازه TFT ON ولتاژ | VGH | 11.5 | 12 | 16 | V | |
| TFT Gate OFF ولتاژ | VGL | -8 | -12 | -12 | V | |
ویژگی های واحد چراغ پشتی
|
ماده |
نماد |
ارزش ها |
واحد |
یادآوری |
||
| دقیقه | نوع | مکس | ||||
| ولتاژ تغذیه جلو | Vf | 2.7 | - | 3.3 | V | |
| عرضه آینده در حال حاضر | اگه | - | 80 | - | mA | |
| روشنایی LCM | LV | 220 | 250 | - | cd/m2 | IB=80mA |
| یکنواختی | / | 80 | % | - | ||

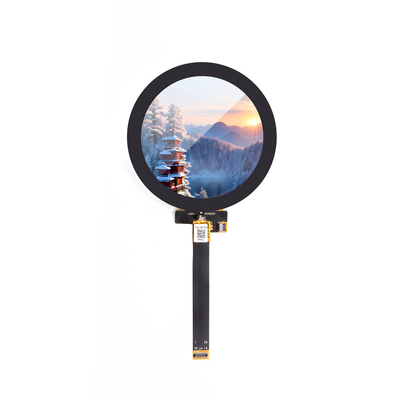

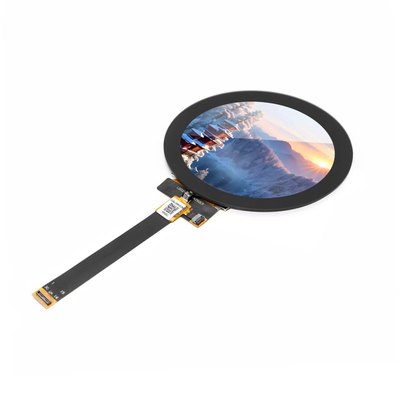

2.8 اینچ 480x480 دور TFT ماژول صفحه نمایش LCD تصویر محصول
تاسیسات کارخانه و گواهینامه ها
