جزئیات محصول:
|
| محصول: | نمایشگر LCD سفارشی | حالت نمایش: | مثبت، بازتاب دهنده/ بازتاب دهنده |
|---|---|---|---|
| وضعیت رانندگی: | رانندگی چندگانه | ولتاژ بهره برداری: | 3.0 V |
| اپتیک: | همه زاویه های دید | نوع نمایش: | TN HTN |
| اندازه: | 2.4 اینچی یا سفارشی ساخته شده | نور پس زمینه: | سفید / کهربایی / آبی / زرد |
| دمای عملیاتی: | 30- تا 80+ درجه سانتی گراد | دمای ذخیره: | -40 درجه سانتی گراد تا +90 درجه سانتی گراد |
| ارتباط: | اتصال پین فلزی | انطباق: | سازگار با REACH و RoHS |
| تضمین: | یک سال | زمان پاسخ: | 0.1 میلی ثانیه |
| برجسته کردن: | صفحه نمایش LCD قطعه HTN,صفحه نمایش LCD با بخش بازتابی,صفحه نمایش LCD بخش سفارشی,Reflective Segment LCD Display Panel,Custom Segment LCD Display Panel |
||
توضیحات
ساده ترین پانل LCD TN شامل دو قطب کش، دو بستر شیشه ای با الکترود های شفاف، ITO (اکسید قلعین هیندیوم) ،و یک لایه نازک از مواد کریستالی مایع بین الکترودها قرار داده شده است.
وقتی ولتاژ خاموش شود، نور طبیعی از منبع نور به نور خطی قطبی شده از طریق قطبی کننده ی بالا تبدیل می شود.آن را در کنار کریستال مایع پیچ لایه پیچ 90 درجه برای رسیدن به قطب افشان پایین از طریق شیشه پاییناز آنجا که نور قطب گرایی موازی با قطب گرای پایین است، از طریق قطب گرایی، می توانیم نور (پیکسل های سفید یا خاکستری) را ببینیم.
هنگامی که ولتاژ روشن می شود، مولکول های کریستال مایع عمودی به سطح شیشه هستند و تحت تأثیر یک میدان الکتریکی تحریف خود را از دست می دهند.وقتی که نور قطبی شده با یک لایه کریستال مایع نماتیک برخورد می کند، شفافیت اصلی خود را بدون تحریف حفظ می کند به دلیل موقعیت عمودی نور خطی و قطب کننده پایین، توسط قطب کننده پایین مسدود می شود.ما واقعاً نور (پکسل سیاه) را دیدیم.
به طور خلاصه، ما درک می کنیم که:
چرا ما به آن TN Twisted Display می گوییم چون 90 درجه انحراف دارد؟
ما یک نمایش مثبت در بالا داریم، که یک کاراکتر سیاه روی پس زمینه سفید یا خاکستری است.
دو حالت برای پانل های شیشه ای وجود دارد: حالت مثبت (پس زمینه سفید / خاکستری با متن سیاه) یا حالت منفی (پس زمینه سیاه با متن سفید / خاکستری).دلیل اینکه صفحه LCD TN نمی تواند پس زمینه سفید کاغذی را بدست آورد این است که قطبی شدن بیشتر نور را قطع می کند.، و فقط 20 تا 40 درصد نور می تواند از طریق LCD TN عبور کند.
1 حالت نمایش:VA/TN/TRANSMISSIVE/NEGATIVE
2 حالت رانندگي: 1/8وظيفه ، 1/4بيشتر5.0 ولت
3 جهت مشاهده:6ساعت 9
4 دمای کار: -30°C تا 80°C
5 دمای نگهداری: -40°C تا 90°C
6 کانکتور: PIN
نوع LCD: VA ((NBT/EBN/IBN) ،TN، HTN، STN، FSTN، FFSTN/DFSTN
قطبی کننده: تابش دهنده، انتقال دهنده، بازتاب دهنده، ضد درخشش، ضد UV
پس زمینه: خاکستری، زرد سبز، آبی، سیاه، سفید
جهت تماشای: 6:00،12:00، 3:00، 9:00، سفارشی سازی
دمای کار: 0 °C تا 50 °C، -20 °C تا +70 °C، -30 °C تا +80 °C، -30 °C تا +85 °C، سفارشی سازی
دمای ذخیره سازی: -10 °C تا +60 °C، -20 °C تا +70 °C، -30 °C تا +80 °C، -40 °C تا +90 °C، سفارشی سازی
روش درایو استاتیک: 1/2 وظیفه به 1/16 وظیفه، 1/2 تعصب به 1/5 تعصب
ولتاژ ((VOP): 1.5V تا 5.0V
اتصال: فلزی، لاستیکی/زیبرا، مهر گرمایی، کابل مسطح ((FPC)
پیچ فلزی PIN: 1.27mm، 1.5mm، 1.8mm، 2.0mm، 2.54mm
ضخامت شیشه: 2.8mm، 1.1mm، 0.7mm، 0.55mm
چاپ ابریشم: بدون، با 1 تا 4 رنگ
نور خورشید قابل خواندن است
کنترل کیفیت: آزمایش دقیق یک به یک برای اطمینان از بهترین کیفیت محصولات
هر کالا قبل از ارسال بررسی شده و در حالت خوب است
گارانتی: 12 ماه
نمونه های موجود
مزیت قیمت رقابتی، تحویل سریع، خدمات پس از فروش عالی
روش پرداخت: T/T، Western Union، Alibaba Trade Order، Paypal
شرایط حمل: EX-WORKS،
محل پیدایش: گوانگ دونگ، چین

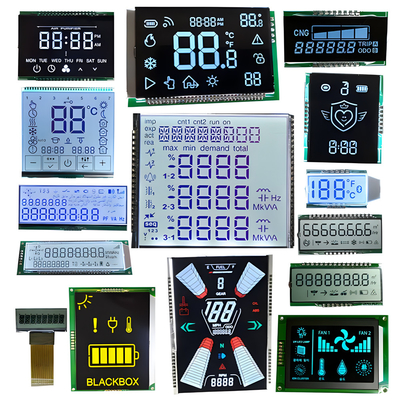

برنامه های کاربردی الکترونیک مصرفی: کالیبراسیون، تایمر، متر نمایش، آبگرمکن، فریزر، فرهنگ لغت الکترونیکی، POS، و غیره
تجهیزات صنعتی: اسیلوسکوپ، مولتی متر دیجیتال، کالیپر ورنیه و غیره
تجهیزات پزشکی: فشار خون سنج، تحلیلگر، دستگاه تنفس و غیره
کاربرد خودرو/ماشین/برروی وسایل نقلیه
آزمایش قابلیت اطمینان
| ماده آزمایش | حالت آزمایش |
|
نگهداری در دمای بالا و رطوبت
|
60°C،90٪RH،48 ساعت؛ |
|
نگهداری در دمای پایین
|
-10 درجه سانتیگراد، 48 ساعت |
|
نگهداری در دمای بالا
|
+60°C، 48 ساعت |
|
در دمای پایین کار کنید
|
0 درجه سانتیگراد، 48 ساعت، ولتاژ مشخص |
|
در دمای بالا کار کنید
|
+50°C، 48 ساعت، ولتاژ مشخص شده |
