جزئیات محصول:
|
| محصول: | پانل LCD TN HTN سفارشی | حالت نمایش: | مثبت، بازتاب دهنده/ بازتاب دهنده |
|---|---|---|---|
| وضعیت رانندگی: | رانندگی چندگانه | ولتاژ بهره برداری: | 3.0 V |
| اپتیک: | همه زاویه های دید | نوع نمایش: | TN HTN |
| اندازه: | 2.4 اینچی یا سفارشی ساخته شده | نور پس زمینه: | سفید / کهربایی / آبی / زرد |
| دمای عملیاتی: | 30- تا 80+ درجه سانتی گراد | دمای ذخیره: | -35 درجه سانتی گراد تا +85 درجه سانتی گراد |
| ارتباط: | اتصال پین فلزی | انطباق: | سازگار با REACH و RoHS |
| تضمین: | یک سال | زمان پاسخ: | 0.1 میلی ثانیه |
| برجسته کردن: | صفحه نمایش LCD برق,صفحه نمایش LCD TN HTN,صفحه نمایش LCD سفارشی,TN HTN LCD Display Screen,Customized LCD Display Screen |
||
ویژگی
حالت نمایش:TN/TRANSMISSIVE POSITIVE
2 حالت رانندگي: 1/4 وظيفه ، 1/3 تعصب ،5.0 ولت
3 جهت مشاهده:6ساعت 9
4 دمای کار: 30°C تا 80°C
5 دمای نگهداری: -40°C تا 90°C
6 کانکتور:PIN
حداکثر امتیاز مطلق
| نه، نه | ماده | رتبه بندی | واحد | شرایط |
| 1 |
حداکثر ولتاژ اعمال شده AC
|
10 | V | 1 ساعت |
| 2 |
ولتاژ محدود DC
|
30 | م.و. | 100 ساعت |
| 3 |
محدوده دمای عملیاتی
|
-30+80 | °C |
هیچ رطوبتی وجود ندارد
|
| 4 |
محدوده دمای ذخیره سازی
|
-40+90 | °C |
هیچ رطوبتی وجود ندارد
|
ویژگی های الکترو نوری
| نه |
ماده
|
نماد
|
TEMP ((°C)
|
رتبه بندی |
واحد
|
یادداشت
|
||||
|
دقیقه
|
نوع
|
مکس
|
||||||||
| 1 |
ولتاژ کار |
Vop | 25 | 4.8 | 5.0 | 5.2 | V | توجه1 | ||
| 2 |
زمان پاسخ
|
وقت بلند شدن
|
Tr | 25 | 100 | ms | توجه2 | |||
|
زمان پاییز
|
Tf | 25 | 150 | |||||||
| 3 |
فرکانس کار |
fF | 25 | 75 | هرتز | |||||
| 4 |
نرخ کنتراست |
Cr | 25 | 2 | 5 | یادداشت 3 | ||||
| 5 |
جهت مشاهده |
6ساعت 9 | توجه4 | |||||||
| 6 |
زاویه دید Cr≥2
|
12H =90° | θup | 25 | 5 | درجه | توجه4 | |||
| 6H f = 270° | θ به پایین | 40 | ||||||||
| 3H f =0° | √ چپ | 30 | ||||||||
| 9H f =180° | right | 30 | ||||||||
| 7 |
مصرف فعلی |
هست | 25 | 3.0 | μA | یادداشت 5 | ||||
مزایای صفحه نمایش LCD قطعی:
هزینه کم
در مقایسه با سایر فن آوری های صفحه نمایش LCD، صفحه نمایش های تقسیم بندی شده یک راه حل سفارشی با هزینه پایین برای برنامه های کاربردی در مقیاس بزرگ را فراهم می کنند.
کنتراست بالا
بر اساس طراحی، صفحه نمایش قطعی، کنتراست پویا بین عناصر قابل مشاهده و پنهان را نشان می دهد.
مصرف برق کم
این نوع صفحه نمایش نیاز به انرژی باتری بسیار کمی دارد، که آن را برای دستگاه های باتری مناسب می کند.
نوع مایع برای پانل های LCD قطعی:
TN (Nematic پیچیده)
شایع ترین سیال نمایش بخش
انتخاب حداقل هزینه
STN (سپر نيماتيك خم شده)
به شما امکان می دهد تا از وسیع ترین دیدگاه
گران تر از TN
FSTN (فلم نازک فوق پیچیده)
واضح ترین کنتراست را فراهم کنید
گران تر از TN
سفارشی سازی
| درخواست | صفحه نمایش متر |
| نمایش محتوا | ارقام + نقاط + الگوها |
| ولتاژ کار | 3.3V یا طبق خواسته شما |
| روش رانندگی | طبق درخواست شما |
| زاویه دید | ساعت 6 ساعت 9 ساعت 12 ساعت |
| حالت LCD | TN STN FSTN HTN VA DFSTN اختیاری |
| حالت نمایش | مثبت منفی بازتاب دهنده ترانسفلیکتیو انتقال دهنده |
| حالت اتصال | فلزی / لاستیکی / دیگر |
| چراغ پشت | صفر یا با روشنایی سفید و آبی |
| ولتاژ رانندگی | ولتاژ دینامیک |
| کنترل کننده | صفر یا بر اساس درخواست |
| رابط | I2C یا دیگر |
| ولتاژ کار | -20~+70°C ((معمولا) ، طبق درخواست شما |
| ولتاژ ذخیره سازی | -30~+80°C ((معمولا) ، طبق درخواست شما |
| OEM/ODM | قبول شد |
| طراحی سیستم | طراحی نرم افزار و سخت افزار سیستم مربوط به ماژول LCD پذیرفته شده است |
| تضمین | 12 ماه گارانتی رایگان و پرداخت شده |
| بسته بندی | کیسه پلاستیکی + کف + کارتن |
| اندازه کارتن | 41.5x36x50 سانتي متر |
| زمان نمونه گیری | ۳ تا ۲۰ روز کاری |
| زمان تحویل را سفارشی کنید | 15 تا 30 روز کاری |
| زمان تولید | 7 روز برای طرح های موجود، سفارشی: 35 ~ 40 روز |
| گواهینامه | "رو" ، "ريچ" |
بسته بندی و حمل
| بسته بندی | کیسه پلاستیکی + کف + کارتن |
| اندازه کارتن | 41.5cm*36.0cm*50cm یا سفارشی 100-300PCS/ کارتن |
| وزن ناخالص | 15.0 -20 کیلوگرم |
| مقدار تولیدی | 50 جفت شیشه مادر |
| بسته بندی ویژه | قابل مذاکره |
| زمان حمل | در عرض 5 روز به تمام مناطق با DHL معمولا |

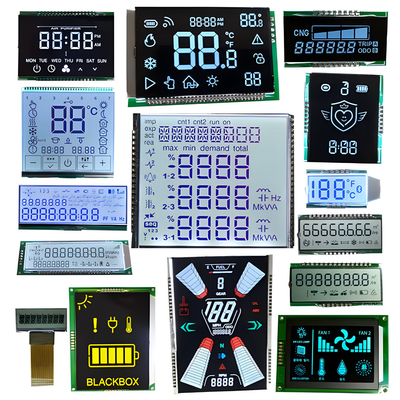

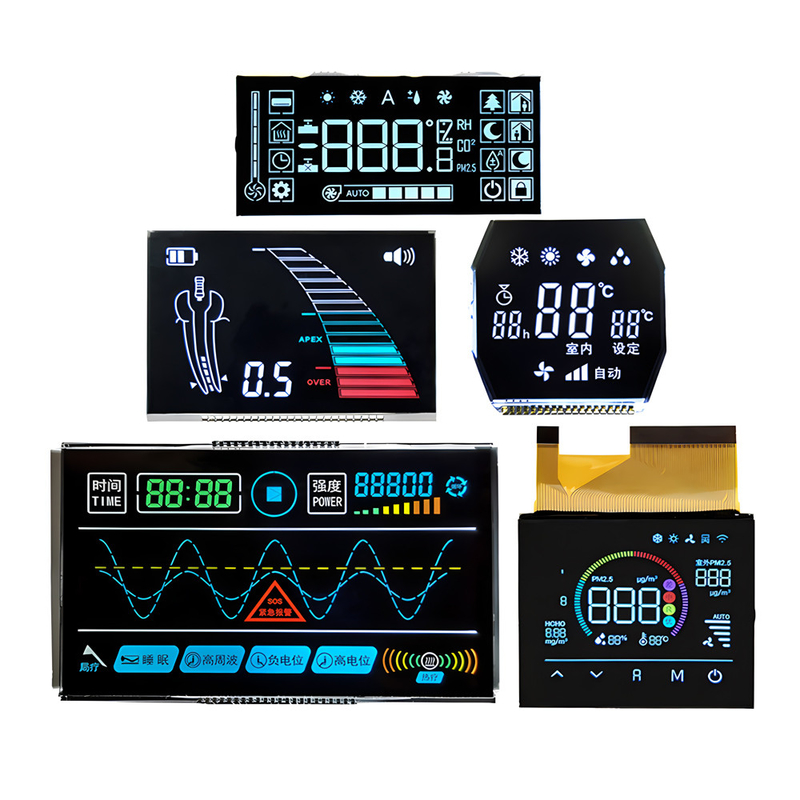

محصول
