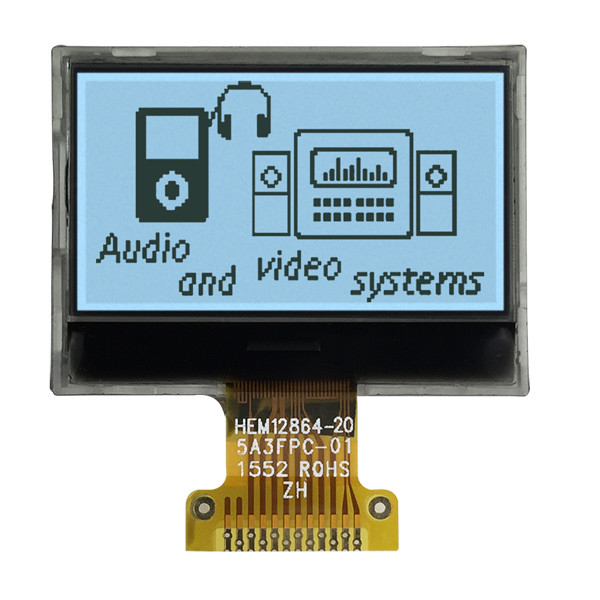

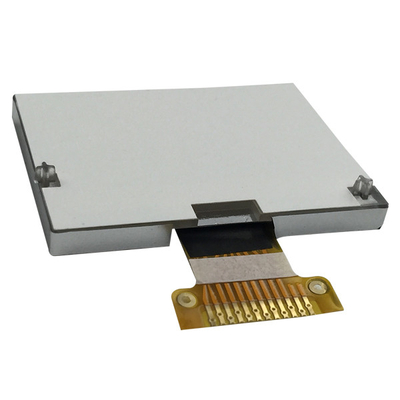

جزئیات محصول:
|
| محصول: | استاندارد LCM 128x64 | قطعنامه: | 128x64 نقطه |
|---|---|---|---|
| مشاهده جهت: | ساعت 6 | نوع LCD: | FSTN، مثبت |
| نوع پلاریزر: | انتقالی | اندازه ماژول: | 40.0L×28.0W×4.5 (حداکثر)H |
| منطقه مشاهده: | 37.0×20.0 میلی متر | آی سی درایور: | ST7567 |
| شماره پین: | 28 پین | رابط ها: | MPU سری 6800 یا سری 8080 |
| دمای عملیاتی: | -20 تا +70 درجه سانتیگراد | ولتاژ تغذیه: | 3.3 ولت (مقدار معمولی) |
| طول عمر: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD گرافیکی 128x64 FSTN,صفحه نمایش LCD گرافیکی مثبت,12864 نمایشگر گرافیکی LCD,Positive LCD Graphic LCD Display,12864 Dots Graphic LCD Display |
||
ویژگی ها
مشخصات مکانیکی
| ماده | مشخصات | واحد |
| اندازه ماژول ((L × W × H)) | 40.0L×28.0.0W×4.5 ((حداکثر) H | mm |
| منطقه مشاهده ((W × H) | 37.0×200 | mm |
| منطقه موثر | 128×64 | نقطه |
| ديت پيچ ((W×H)) | 0.27×027 | mm |
| اندازه نقطه ((W × H) | 0.245×0245 | mm |
نقاشی
تعریف پین
| ماده | نماد | سطح | عملکرد |
| 1 | VDD | +3.3V | منبع برق برای منطق |
| 2 | C86 | H/L | H:6800 موازی L:8080 موازی |
| 3 | VSS | 0V | زمین قدرت |
| 4 | V0 | ️ |
اتصال یک خازن بین این ترمینال و ترمینال VSS |
| 5 | V1 | ️ | |
| 6 | V2 | ️ | |
| 7 | V3 | ️ | |
| 8 | V4 | ️ | |
| 9 | CAP2- | ️ | اتصال یک خازن بین این ترمینال و ترمینال CAP2 + |
| 10 | CAP2+ | ️ | اتصال یک خازن بین این ترمینال و ترمینال CAP2 |
| 11 | CAP1- | ️ | اتصال یک خازن بین این ترمینال و ترمینال CAP1- |
| 12 | CAP1+ | اتصال یک خازن بین این ترمینال و ترمینال CAP1 + | |
| 13 | CAP3+ | ️ | اتصال یک خازن بین این ترمینال و ترمینال CAP1- |
| 14 | VOUT | اتصال یک خازن بین این ترمینال و VSS یا VDD ترمینال | |
| 15 | VSS | 0V | زمین قدرت |
|
16 ~ 23 |
D7~D0 |
H/L |
اتوبوس داده دو جهت 8 بیتی |
|
24 |
/RD |
H/L |
8080 موازی: جبهه داده در حالت خروجی است زمانی که این سیگنال L 6800 Parallel: این ترمینال ورودی ساعت فعال سری 6800 MPU است. |
|
25 |
/ WR |
H/L |
8080 موازی: سیگنال های اتوبوس داده در لبه ی رو به بالا از سیگنال /WR گیر می کنند. 6800 موازی:H:Read L:Write |
| 26 | A0 | H/L |
H: نشان می دهد که D0 تا D7 داده های نمایش داده شده هستند. L: نشان می دهد که D0 تا D7 داده های کنترل هستند. |
| 27 | /RES | H/L | عملیات تنظیم مجدد توسط سطح سیگنال /RES انجام می شود |
| 28 | CS1 | L | سیگنال انتخاب تراشه |
رم داده نمایش (DDRAM)
رم داده های نمایش داده های پیکسل را برای صفحه LCD ذخیره می کند. این آرایه 64 ردیف با 128 ستون قابل آدرس است. هر پیکسل می تواند هنگام تعیین آدرس صفحه و ستون انتخاب شود.ردیف ها به 8 صفحه (صفحه 0~صفحه 7) از 8 خط تقسیم می شوند. داده ها به 8 خط هر خط نوشته می شوند. صفحه به طور مستقیم از طریق D0 به D7.کنترل کننده LCD و رابط MPU کار می کنندبه طور مستقل، داده ها می توانند در همان زمان که داده ها نمایش داده می شوند به RAM نوشته شوندبدون فلک زدن روی LCD.
مدار آدرس صفحه
این مدار برای ارائه یک آدرس صفحه به نمایش داده های RAM است. این شامل آدرس صفحه 4 بیت استثبت شده است که فقط با دستور ¢ Set Page Address ¢ تغییر می کند. قبل از دسترسی به محتوای DDRAM باید آدرس صفحه تنظیم شود.آدرس صفحه 8 یک منطقه RAM ویژه برای آیکون ها و نمایش داده ها D0 فقط معتبر است.
مدار آدرس ستون
مدار آدرس ستون دارای یک شمارنده پیش تنظیم 8 بیت است که آدرس ستون را بهنمایش داده های RAM (DDRAM). آدرس ستون DDRAM توسط دستور Set Column Address مشخص می شود. آدرس ستون مشخص شده با هر دسترسی خواندن / نوشتن داده های نمایش افزایش می یابد (+1).این اجازه می دهد تا داده های نمایش MPU به طور مداوم دسترسی داشته باشد. کنترل پرچم MY می تواند ترتیب خروجی پد های COM را معکوس کند. و پرچم MX امکان معکوس کردن رابطه بین آدرس ستون و خروجی SEG را فراهم می کند.داده های نمایش در DDRAM پس از تغییر تنظیمات پرچم MX.لطفاً به ورق اطلاعات ST7565 مراجعه کنید.
