جزئیات محصول:
|
| محصول: | صفحه نمایش OLED 3.12 اینچی | قطعنامه: | وضوح 256x64 نقطه |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | رابط: | 4 سیم رابط SPI |
| اپتیک: | همه زاویه های دید | طرح "دم": | 100.5 (L) x 33.5 (W) x 6.3 (T) میلی‌متر |
| منطقه فعال: | 76.78 (L) x 19.18 (W) میلی‌متر | روش رانندگی: | 1/64 چرخه کار |
| مقیاس خاکستری: | 16 مقیاس خاکستری | کنترل کننده: | SSD1322 |
| دمای عملیاتی: | -30 درجه سانتی گراد تا +85 درجه سانتی گراد (قابل تنظیم) | دمای ذخیره: | -40 درجه سانتی گراد تا +90 درجه سانتی گراد |
| رنگ فونت: | سفید آبی زرد سبز | ولتاژ تغذیه: | 3 ولت |
| شماره پین: | 7 پین هدر، 16 پین اختیاری | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش گرافیکی OLED SPI,3صفحه نمایش گرافیکی 12 اینچی OLED,ماژول صفحه نمایش OLED 256x64 نقطه,3.12 Inch Graphic OLED Display,256x64 Dots OLED Display Module |
||
** دانلود صفحه اطلاعات **
SFOM312YZ7-25664WBYG-01 مشخصات.pdf
صفحه نمایش گرافیکی OLED 3.12 اینچ SPI Interface معرفی محصول
توضیحات
مدل SFOM312YZ7-25664WBYG-01 یک COF گرافیک OLED است که دارای یک سایز قطبی 3.12 اینچ و وضوح 256x64 نقطه است.این ماژول OLED با IC SSD1322 ساخته شده است و از رابط های SPI 8 بیتی 6800/8080 و 3/4 خط پشتیبانی می کندابعاد محورش 100.5 × 33 است.5.0 میلی متر ، با اندازه منطقه فعال 76.78 × 19.18 میلی متر. همچنین از مقیاس خاکستری 4 بیتی ، با ولتاژ منبع منطقی 3V پشتیبانی می کند. جریان صفحه نمایش در 50٪ چک 150mA @ 3.0V VDD (ارزش معمولی) است ،با یک وظیفه رانندگی 1/64.

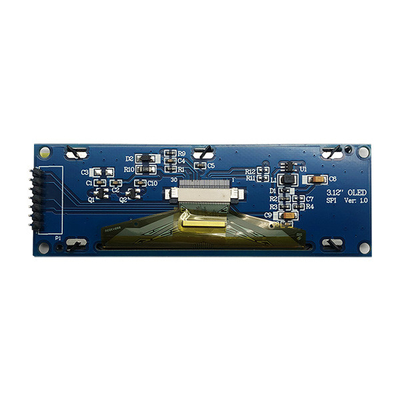

این ماژول دارای یک PCB داخلی است که به مشتریان اجازه می دهد بدون نیاز به توسعه PCB اضافی برای برنامه های خود از اتصالات سیم استفاده کنند.مدار VCC یکپارچه بر روی PCB استفاده مشتری را ساده می کنداین صفحه PCB، مجهز به چهار سوراخ نصب، یک روش آسان برای مشتریان برای ایمن سازی ماژول ها در برنامه های خود را فراهم می کند. این ماژول OLED مناسب برای برنامه های خانگی هوشمند است،دستگاه های پزشکی، کنترل صنعتی و غیره
صفحه نمایش گرافیکی OLED 3.12 اینچ SPI Interface Product Drawing
مشخصات مکانیکی
| ماده | مشخصات | واحد |
| طرح طرح | 100.5 ((W) x33.5 ((H) x6.3Max ((T) | mm |
| منطقه نمایش | 78.78 ((W) x21.18 ((H) | mm |
| منطقه فعال | 76.78 ((W) x19.18 ((H) | mm |
| قفل | 256 نقطه x 64 نقطه | ... |
| پیکسل پیچ | 0.30 ((W) x0.30 ((H) | mm |
| اندازه پیکسل | 0.28 ((W) x0.28 ((H) | mm |
تعریف پین
| پين شماره | نماد | عملکرد |
|
1 |
GND |
زمین مدار منطق این یک پین زمین است. همچنین به عنوان مرجع برای پین های منطقی عمل می کند. باید به زمین خارجی متصل شود. |
|
2 |
VCC |
منبع برق برای مدار ماژول نمایش اين يه فلش ولتاژيه که به يه منبع خارجي وصل شده 3- 5 ولت |
| 3 | SCK | خط ساعت |
|
4 |
SDA |
خط داده |
|
5 |
انرژی های تجدید پذیر
|
این پین ورودی سیگنال تنظیم مجدد است. هنگامی که پین پایین کشیده می شود، شروع تراشه اجرا می شود. این پین را در هنگام کار عادی بالا نگه دارید. |
|
6 |
دی سی |
این پین پین کنترل داده / فرمان است که به MCU متصل می شود. هنگامی که پین بالا کشیده می شود ، داده ها در D [1: 0] به عنوان داده تفسیر می شوند. هنگامی که پین پایین کشیده می شود ، داده ها در D [1:0] به یک ثبت فرمان منتقل خواهد شد. |
|
7 |
CS |
این پین ورودی انتخاب تراشه ای است که به MCU متصل می شود. تراشه تنها زمانی برای ارتباطات MCU فعال می شود که CS # به LOW (ACTIVE LOW) کشیده شود. |
حداکثر امتیازات مطلق
| پارامتر | نماد | دقیقه | مکس | واحد | یادداشت ها |
| منبع برق | VBAT | 3.3 | 5 | V |
- |
| ولتاژ منبع منطق | VDD | 2.5 | 3.3 | V | 1,2 |
| ولتاژ تغذیه راننده | Vcc | 0 | 15 | V | 1,2 |
| جریان تغذیه Vcc | Icc |
- |
55 | mA | 1,2 |
| دمای کار | بالا | -40 | 85 | °C |
- |
| دمای ذخیره سازی | Tstg | -۴۵ | 90 | °C |
- |
ویژگی های DC
| ویژگی ها | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| ولتاژ تغذیه | VDD | 2.8 | 3.0 | 3.3 | V | |
| ورودی سطح بالا | HIV | Iout=100Ua، 3.3MHz | 0.8xVdd |
- |
Vdd | V |
| ورودی سطح پایین | VIL | Iout=100Ua، 3.3MHz | 0 |
- |
0.2xVdd | V |
| جریان منطقی | IVBAT | یادداشت |
- |
250 |
... |
mA |
| ولتاژ نمایش | VCC | Ta=25 °C | 11.5 | 12.0 | 12.5 | V |
توجه:VDD=3.0V,VCC=12.0V ((VDD,VCC تغذیه توسط ماژول داخلی
تولید) 100٪ منطقه نمایش روشن.
ویژگی های نوری و الکتریکی
| ویژگی ها | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| روشنایی ((سفید) | lbr |
با قطب نما (یادداشت 3) |
60 | 90 |
- |
Cd/m2 |
| C.I.E. ((سفيد) |
(X) (Y) |
با قطب نما |
0.44 0.46 |
0.48 0.50 |
0.52 0.54 |
|
| کنتراست اتاق تاریک | CR | - | >2000:1 | - | ||
| زاویه مشاهده | >160 | - | - | درجه |
شرایط تست های قابلیت اطمینان
| ماده | شرایط | معیارها | |
| عملکرد در دمای بالا | 85°C | TBD |
عملکردهای عملیاتی |
| کار با دمای پایین | -40 درجه سانتیگراد | TBD | |
| ذخیره سازی در دمای بالا | ۹۰ درجه سانتیگراد | TBD | |
| ذخیره سازی در دمای پایین | -45 درجه سانتیگراد | TBD | |
|
دمای بالا/رطوبت بالا عملیات |
۶۰ درجه سانتیگراد | TBD | |
| شوک حرارتی | -40°C تا 90°C | TBD | |

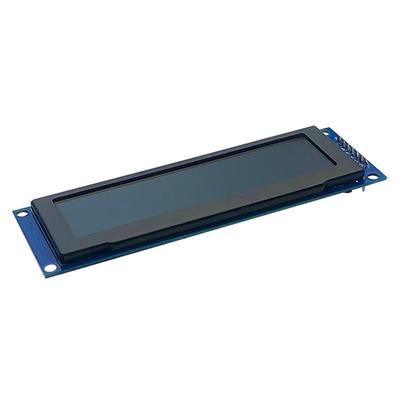

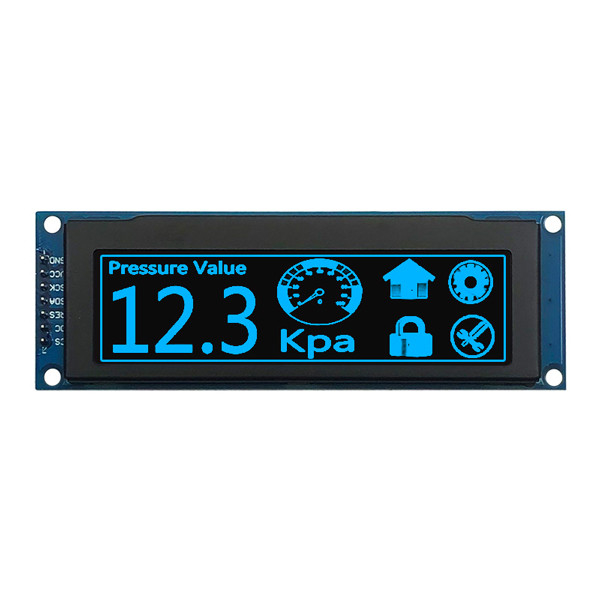

صفحه نمایش گرافیکی OLED 3.12 اینچ SPI Interface تصویر محصول
