جزئیات محصول:
|
| محصول: | صفحه نمایش OLED 2.42 اینچی (2.4 اینچی). | قطعنامه: | 128x64 نقطه |
|---|---|---|---|
| حالت نمایش: | ماتریس منفعل | اپتیک: | همه زاویه های دید |
| طرح "دم": | 71.0 (L) x 43.5 (W) x 6.0 (T) (mm) | منطقه فعال: | 55.01 (L) x 27.5 (W) (mm) |
| Pixel Pitch: | 0.43 x 0.43 (mm) | روش رانندگی: | 1/64 چرخه کار |
| دمای عملیاتی: | -40 تا +70 درجه سانتی گراد | شماره پین: | 7 پین های سر |
| رابط: | رابط SPI | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش OLED زرد,رابط SPI صفحه نمایش زرد OLED,2صفحه نمایش زرد OLED.42 اینچی,SPI Interface Yellow OLED Display,2.42 Inch Yellow OLED Display |
||
SFOM242YZ7-12864WBYG-01 مشخصات.pdf
صفحه نمایش گرافیکی SPI OLED 2.42 اینچ معرفی محصول
بررسی سریع محصول
توضیحات
تکنولوژی SAEF SFOMS242YZ7-12864WBYG-01 یک ماژول OLED گرافیکی با ماتریس نقطه ای 128x64 COB است. اندازه ناحیه فعال 2.42 ′′ قطبی با ابعاد ماژول 71.0 x 43.5 میلی متر است. این 2.ماژول OLED 42 اینچی دارای IC SPD0301 داخلی است، و دارای نسبت کنتراست بالا 20،000: 1. گزینه های رابط بسیاری برای انتخاب وجود دارد، از جمله رابط SPI و IIC (I2C). ولتاژ منبع منطقی از 1.65V-3.3V،مقدار معمول 2 است.8V. رنگ های انتشار موجود سفید، زرد، آبی، سبز و قرمز هستند.
ماژول OLED SFOMS242YZ7-12864WBYG-01 در اصل بدون لمس است، اما پنل لمسی قابل سفارشی سازی است. این به طور گسترده ای در تحلیلگر پزشکی، متر و ابزار، دستگاه سنسور، ترمینال POS،دستگاه خواندن پول نقددستگاه دستي و دستگاه سفارش غذا و غیره
صفحه نمایش گرافیکی SPI OLED 2.42 اینچ

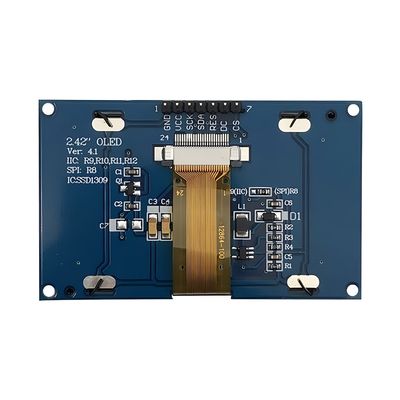

تعریف پین رابط
| شماره ی PIN | نماد | توضیحات |
| 1 | GND | زمین مدار منطق |
| 2 | VDD | منبع برق منطق |
| 3 | SCK | ورودی ساعت سریال |
| 4 | SDA | ورودی داده های سریال |
| 5 | RST | این پین ورودی سیگنال ریست است. هنگامی که پین پایین است، ابتدای تراشه اجرا می شود. این پین را بالا نگه دارید. |
|
6 |
دی سی |
این پین پین کنترل داده / فرمان است. هنگامی که پین بالا کشیده می شود و حالت رابط سریال انتخاب می شود، داده ها در SDIN وقتی که پایین کشیده شود، داده ها در SDIN به ثبت فرمان منتقل می شوند. |
| 7 | CS | انتخاب تراشه. تراشه زمانی انتخاب می شود که CS0 = L . |
حداکثر امتیازات مطلق
|
پارامتر |
نماد | دقیقه | مکس | واحد |
یادداشت ها |
| ولتاژ تغذیه برای منطق | VDD | -0.3 | 4 | V | 1، 2 |
| ولتاژ تغذیه برای نمایش | VCC | 8 | 17 | V | 1، 2 |
| دمای کار | TOP | -40 | 70 | .C | |
| دمای ذخیره سازی | TSTG | -40 | 85 | .C | 3 |
| زمان عمر (220 cd/m2) | 13,000 | - | ساعت | 4 ((1) | |
| زمان عمر (۲۰۰ cd/m2) | 15,000 | - | ساعت | 4 ((2) | |
|
زمان عمر (۱۸۰ cd/m2) |
16,000 | - | ساعت |
4 ((3) |
ویژگی های DC
|
|
نماد | شرایط | دقیقه | نوع | مکس |
واحد |
| ولتاژ تغذیه برای منطق | VDD | 1.65 | 2.8 | 3.3 | V | |
| ولتاژ تغذیه برای نمایش | VCC | 11.5 | 12 | 12.5 | V | |
| ورودی سطح بالا | HIV | 0.8×VDD | - | - | V | |
| ورودی سطح پایین | VIL | - | - | 0.2×VDD | V | |
| تولید سطح بالا | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | - | V |
| خروجی سطح پایین | VOL | IOUT = 100μA، 3.3MHz | - | - | 0.1×VDD | V |
|
جریان تغذیه VDD VDD =2.8V، VCC =12 IREF = 10uA، نه پانل متصل شده نمایشگر روشن، تمام روشن، |
IDD |
کنتراست = FFh |
- |
90 |
110 |
μA |
|
جریان تغذیه VCC VDD = 2.8V، VCC = 12 IREF =10uA، بدون پانل متصل شده نمایشگر روشن، تمام روشن |
ICC |
- |
450 |
580 |
μA |
|
|
خروجی بخش جریان، VDD = 2.8V VCC =12V IREF=10uA نمایشگر روشن شده |
منSEG |
کنتراست=FFh | 280 | 310 | 340 |
μA |
| کنتراست=AFh | - | 215 | - | |||
| کنتراست=7Fh | - | 155 | - | |||
| کنتراست=3Fh | - | 78 | - | |||
| کنتراست=0Fh | 20 | - | ||||
|
جریان حالت خواب برای VDD |
IDD، SLEEP |
VDD = 1.65V ~ 3.3V، VCC = 7V ~ 16V صفحه نمایش خاموشه، نه پانل متصل شده |
- |
- |
10 |
μA |
|
حالت خواب فعلی برای VCC |
ICC، SLEEP |
VDD = 1.65V ~ 3.3V، VCC = 7V ~ 16V صفحه نمایش خاموشه، نه پانل متصل شده |
- |
- |
10 |
μA |
مشخصات الکتریکی
|
ویژگی ها |
نماد | شرایط | دقیقه | نوع | مکس | واحد | ||
| مصرف برق حالت عادی | تمام پیکسل ها روشن هستند | - | 17 | 25 | mA | |||
| مصرف جریان در حالت آماده | حالت آماده نشدن 10 درصد پیکسل روشن | - | 0.5 | 1.5 | mA | |||
| مصرف برق حالت عادی | تمام پیکسل ها روشن هستند | - | 71.5 | 97.5 | mW | |||
| مصرف برق حالت آماده | حالت آماده نشدن 10 درصد پیکسل روشن | - | 6.5 | 19.5 | mW | |||
| روشنایی | lbr | - | 90 | 110 | - | cd/m2 | ||
| C.I.E. (سفيد) |
(x) (y) |
۱۹۳۱ |
0.24 0.28 |
0.28 0.32 |
0.32 0.36 |
|||
| کنتراست اتاق تاریک | CR | - | 2000:1 | - | - | |||
|
زاویه دید
|
- | 160 | - | - | درجه | |||
ویژگی های زمان بندی رابط سریال (SPI 4 سیم)
|
نماد |
توضیحات | دقیقه | مکس |
واحد |
| دوچرخه | زمان چرخه ساعت | 250 | - | ns |
| tAS | زمان تنظیم آدرس | 150 | - | ns |
| آره | زمان نگه داشتن آدرس | 150 | - | ns |
| tCSS | زمان تنظیم چیپ | 120 | - | ns |
| tCSH | زمان نگهداري چيپ | 60 | - | ns |
| tDSW | نوشتن زمان تنظیم داده | 50 | - | ns |
| tDHW | نوشتن زمان نگه داشتن داده ها | 15 | - | ns |
| tCLKL | ساعت زمان پایین | 100 | - | ns |
| tCLKH | ساعت ساعت بالا | 100 | - | ns |
| tR | وقت بلند شدن | - | 15 | ns |
|
tF |
زمان پاییز | - | 15 |
ns |
شرایط آزمایش قابلیت اطمینان
|
ماده |
شرایط |
معیارها |
| عملکرد در دمای بالا | 70.C، 240 ساعت |
عملکردی تابع ها کار می کنند. |
| کار با دمای پایین | -40°C، 120 ساعت | |
| ذخیره سازی در دمای بالا | 85.C، 120 ساعت | |
| ذخیره سازی در دمای پایین | -40 درجه سي، 120 ساعت | |
| عملکرد در دمای بالا/رطوبت بالا | 65.C، 90٪ RH، 120 ساعت | |
|
شوک حرارتی |
-40°C ~85°C (-40°C /30 دقیقه؛ عبور /3 دقیقه؛ 85°C /30 دقیقه؛ عبور /3 دقیقه) 1 چرخه: 66 دقیقه، 100 چرخه |

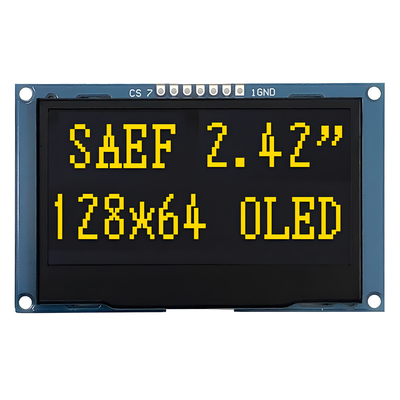

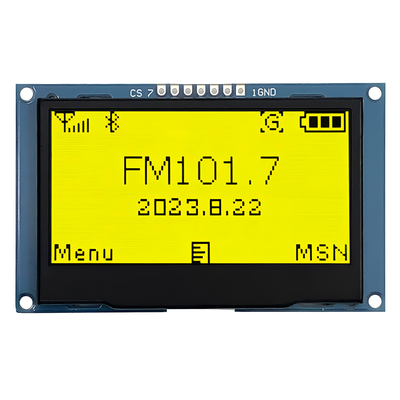

صفحه نمایش گرافیکی SPI OLED 2.42 اینچ تصویر محصول
