جزئیات محصول:
|
| محصول: | 0.96 اینچ ماژول صفحه نمایش OLED | قطعنامه: | گرافیک 128x64 |
|---|---|---|---|
| آی سی درایور: | SSD1306BZ یا معادل آن | طرح "دم": | 26.7x19.26x1.41 (ملی متر) |
| رنگ نمایش: | سفید و آبی اختیاری | صفحه لمسی: | بدون صفحه نمایش لمسی (اختیاری) |
| جهت مشاهده: | همه زاویه های دید | رابط: | 6800، 8080، SPI، I2C |
| ارتباط: | جوشاندن / Hotbar (تخصیص پذیر) | شماره پین: | 30 پین (ممکن است سفارشی شود) |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول صفحه نمایش OLED رابط SPI,0.96 اینچ ماژول صفحه نمایش OLED,ماژول صفحه نمایش OLED 128x64,0.96 Inch OLED Display Module,128x64 OLED Display Module |
||
0.96 اینچ صفحه نمایش OLED رابط SPI معرفی محصول
بررسی سریع محصول
توضیحات
SF-OS096HX-12864W-01 یک ماژول صفحه نمایش گرافیکی OLED با وضوح 128x64 COG با اندازه قطر 0.96 اینچ است. این مدل به عنوان درجه مصرف کننده طراحی شده است که دارای مزیت قیمت رقابتی است.ماژول با SSD1306 IC ساخته شده است؛ از رابط سریال 6800 ، 8080 ، I2C و 4 سیم SPI پشتیبانی می کند. ولتاژ تغذیه برای منطق 3V ، ولتاژ تغذیه برای صفحه نمایش 7.5V ، صفحه نمایش با 50٪ جریان صفحه چک 6mA @ 7 است.5Vcc (قیمت معمولی)، کار راننده 1/64.
SF-OS096HX-12864W-01 این ماژول OLED گرافیکی 0.96 اینچی COG برای دستگاه های پوشیدنی، برنامه های خانگی هوشمند و غیره مناسب است. این ماژول می تواند در دمای -40 °C تا +70 °C کار کند.دمای نگهداری آن بین -40°C تا +85°C است.
مزایای محصول
SAEF Technology یک تامین کننده ماژول OLED حرفه ای است. ما طیف گسترده ای از نمایشگر های متریکسی OLED (PMOLED) / OLED dot matrix و طراحی سفارشی ماژول های OLED کاراکتر را ارائه می دهیم.صفحه نمایش های گرافیکی OLED و صفحه نمایش OLEDساختار مکانیکی شامل انواع Chip on Board (COB) ، Chip on Glass (COG) و TAB (Tape Automated Bonded) است. مشتریان می توانند برنامه های خود را از STN LCD به نمایشگاه های OLED به راحتی ارتقا دهند.ماژول های OLED SAEF دارای تمام مزایای مهم هستند:
0.96 اینچ صفحه نمایش نازک OLED
تعریف پین رابط
| شماره رمزي | نماد | نوع | توضیحات عملکرد | |||||
| 1 | NC ((GND) | P | باید به زمین خارجی وصل بشه. | |||||
| 2 | C2P |
من |
C1P/C1N-Pin برای خازن پمپ شارژ C2P/C2N-Pin برای خازن پمپ شارژ اونا بايد وقتي که پمپ شارژ کار نکنه شناور باشن |
|||||
| 3 | C2N |
همانطور که در بالا |
||||||
| 4 | C1P | همانطور که در بالا | ||||||
| 5 | C1N | همانطور که در بالا | ||||||
|
6 |
VBAT |
P |
منبع برق برای مدار تنظیم کننده پمپ شارژ وقتی از پمپ شارژ استفاده می شود باید به منبع خارجی متصل باشد. وقتی از پمپ شارژ استفاده نمی شود باید شناور باشد. |
|||||
| 7 | NC | NC | ||||||
| 8 | VSS | P | بايد به زمين بيروني متصل باشه | |||||
| 9 | VDD | P | يه پيين برق براي مدار منطقيه بايد به يه منبع خارجي متصل باشه | |||||
| 10 | BS0 | رابط انتخاب پین | ||||||
| 11 | BS1 | رابط انتخاب پین | ||||||
| 12 | BS | رابط انتخاب پین | ||||||
| 13 | CS# | من | چیپ پین ورودی را انتخاب کنید. فعال | |||||
| 14 | RES# | من | دکمه ورودی هاردویر فعال شده | |||||
|
15 |
D/C# |
من |
اينجا دکمه کنترل اطلاعات و فرماندهي هست هنگامی که پین بالا کشیده می شود، داده ها در D[7:0] داده هستند. هنگامی که پین پایین کشیده می شود، داده ها در D[7:0] فرمان است. در حالت I2C، این پین به عنوان SA0 برای بخش آدرس برده عمل می کند. هنگامی که رابط سریال 3 سیم انتخاب شده است، این پین باید به VSS متصل شود |
|||||
|
16 |
R/W# |
من |
انتخاب پین خواندن / نوشتن. انتخاب شده است، این پین باید به |
|||||
|
17 |
# |
من |
پین فعال کردن خواندن / نوشتن. انتخاب شده است، این پین باید به |
|||||
| 18 | D0 |
I/O |
این ها اتوبوس داده های دو طرفه 8 بیتی هستند که به اتوبوس داده های میکروپروسسر متصل می شوند. هنگامی که حالت رابط سریال انتخاب می شود، D2 باید NC باشد، D1 ورودی داده سریالی است: SDIN، D0 ورودی ساعت سریالی است: SCLK. هنگامی که حالت I2C انتخاب می شود، D2، D1 باید به هم متصل شوند و به عنوان SDA عمل کنند و D0 ورودی ساعت سریالی، SCL است. |
|||||
| 19 تا 25 | D1~D7 |
این ها اتوبوس داده های دو طرفه 8 بیتی هستند که به اتوبوس داده های میکروپروسسر متصل می شوند. هنگامی که حالت رابط سریال انتخاب می شود، D2 باید NC باشد، D1 ورودی داده سریالی است: SDIN، D0 ورودی ساعت سریالی است: SCLK. هنگامی که حالت I2C انتخاب می شود، D2، D1 باید به هم متصل شوند و به عنوان SDA عمل کنند و D0 ورودی ساعت سریالی، SCL است. |
||||||
|
26 |
IREF |
من |
مرجع فعلی برای تنظیم روشنایی این یک پین مرجع جریان خروجی بخش است. یک مقاومت باید بین این پین و VSS متصل شود. جریان را به حداکثر 12.5 uA تنظیم کنید. |
| 27 | VCOMH | اوه |
سطح ولتاژ سیگنال COM غیرمتمرکز است. یک خازن باید بین این پین و VSS متصل شود. |
|
28 |
VCC |
P |
منبع برق برای ولتاژ راننده OLED. یک خازن باید بین این پین و VSS متصل شود، هنگامی که پمپ شارژ استفاده می شود. وقتی پمپ شارژ استفاده نمی شود باید به منبع خارجی متصل شود. |
| 29 | VLSS | P | اين يه فلش زمين آنالوگيه بايد از خارج به VSS متصل بشه |
| 30 | NC ((GND) | P | باید به زمین خارجی وصل بشه. |
حداکثر امتیازات مطلق
| ویژگی | نماد | ارزش استاندارد | واحد | یادداشت ها | ||
| MIN | TYP | مکس | ||||
| ولتاژ منبع برق ((1) | VDD | -0.3 | - | +40 | V | 1,2 |
| ولتاژ منبع برق ((2) | VBAT | -0.3 | - | 4.5 | V | 1,2 |
| ولتاژ منبع برق ((3) | VCC | 0 | - | 15.0 | V | 1,2 |
| دمای کار | TOPR | -40 | - | +70 | 0C | |
| دمای ذخیره سازی | TSTG | -40 | - | +85 | 0C | 3 |
| طول عمر (120 cd/m2) | 10000 | - | - | ساعت | 4 | |
| طول عمر (80 cd/m2) | 30000 | - | - | ساعت | 4 | |
| زمان عمر (60 cd/m2) | 50000 | - | - | ساعت | 4 | |
توجه: تمام ولتاژ های فوق بر اساس VSS = 0V است.
توجه: هنگامی که این ماژول بیش از حداکثر امتیازات مطلق بالا استفاده می شود، ممکن است شکستگی دائمی ماژول رخ دهد. همچنین برای عملیات عادی،مطلوب است که این ماژول تحت شرایط طبق بخش 9-1 استفاده شود.اگر این ماژول بیش از این شرایط استفاده شود، خرابی ماژول ممکن است رخ دهد و قابلیت اطمینان ماژول ممکن است وخیم شود.
توجه: محدوده های دمایی تعریف شده شامل قطبی کننده نمی شوند. حداکثر دمای مقاومت قطبی کننده باید 80 درجه سانتیگراد باشد.
توجه: VCC = 9.0V، Ta = 25°C، 50٪ صفحه شطرنج.
پایان عمر به عنوان 50٪ از روشنایی اولیه مشخص شده است. میانگین عمر کار در دمای اتاق با عملکرد شتاب در شرایط دمای بالا تخمین زده می شود.
ویژگی های الکتریکی DC
| نماد | پارامتر | شرایط آزمایش | ارزش استاندارد | واحد | ||
| MIN | TYP | مکس | ||||
| VDD | ولتاژ منبع منطق | - | 1.65 | 2.8 | 3.3 | V |
| VBAT | ولتاژ تغذیه تنظیم کننده پمپ شارژ | پمپ شارژ داخلی فعال | 3.5 |
- |
4.2 | V |
| VCC | ولتاژ کار برای OLED (به وسیله پمپ شارژ تولید می شود) | پمپ شارژ داخلی فعال | 7.0 | 7.5 | V | |
| VCC | ولتاژ کار برای OLED (از خارج تامین می شود) | پمپ شارژ داخلی غیرفعال شود | 8.5 | 9.0 | 9.5 | V |
| HIV | سطح ورودی منطقی بالا | 0.8*VDD | - | - | V | |
| VIL | سطح ورودی منطق پایین | - | - | 0.2*VDD | V | |
| VOH | سطح خروجی منطقی بالا | IOUT = 100μA، 3.3MHz | 0.9*VDD | - | - | V |
| VOL | سطح خروجی منطق پایین | IOUT = 100μA، 3.3MHz | - | - | 0.1*VDD | V |
| IDD، SLEEP | IDD، حالت خواب فعلی | - | - | 10 | uA | |
| IBAT، خواب | IBAT، حالت خواب فعلی | - | - | 10 | uA | |
| ICC، SLEEP | ICC، حالت خواب فعلی | - | - | 10 | uA | |
| IDD | جریان تغذیه VDD | - | 50 | 150 | uA | |
| ICC |
جریان تغذیه VCC (VCC به صورت خارجی عرضه می شود) |
VDD = 2.8V، VCC = 9V، 100درصد منطقه نمايش روشن شد |
- |
9.0 | 15.0 | mA |
|
IBAT |
جریان تغذیه ای IBAT (VCC توسط پمپ شارژ تولید می شود) |
VDD = 2.8V، VCC = 7.25V، 100درصد منطقه نمايش روشن شد |
- |
25.6 |
32.0 |
mA |
ویژگی های نوری
| نماد | پارامتر | وضعیت | ارزش استاندارد | واحد | ||
| MIN | TYP | مکس | ||||
| lbr |
روشنایی (VCC به صورت خارجی عرضه می شود) |
120 |
- |
- |
cd/m2 | |
|
lbr |
روشنایی (VCC توسط پمپ شارژ تولید می شود) |
80 |
120 |
- |
cd/m2 |
|
| (x) | C.I.E. (سفيد) | ۱۹۳۱ | 0.25 | 0.29 | 0.33 | |
| (y) | 0.27 | 0.31 | 0.35 | |||
| CR | کنتراست اتاق تاریک | - | 2000:1 | - | ||
| زاویه دید | - | 160 | - | درجه | ||

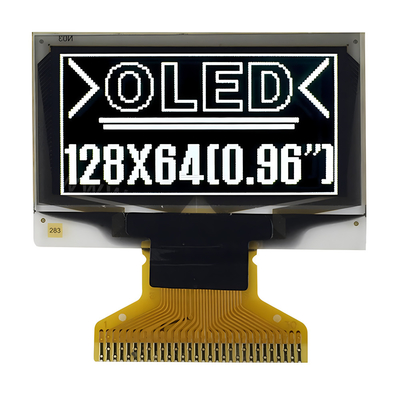

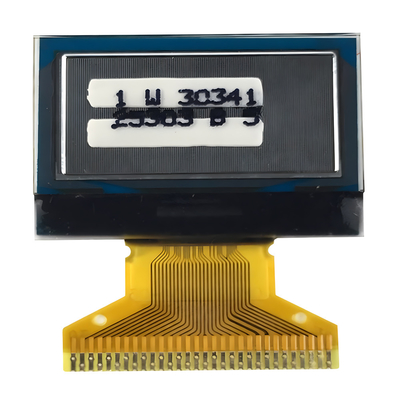

0صفحه نمایش نازک OLED 96 اینچی تصویر محصول
