جزئیات محصول:
|
| تولید - محصول: | 4صفحه لمسی.3 اینچی TFT | وضوح: | 480x854 |
|---|---|---|---|
| صفحه لمسی: | پنل لمسی خازنی (CTP) | جهت مشاهده: | زاویه دید کامل IPS |
| آی سی درایور: | NT35512 | شماره پین: | 24 پین |
| ارتباط: | ZIF | درخشندگی سطحی: | 250 cd/m2 (nits) |
| رابط: | MIPI | طول عمر LED: | 40000 ساعت |
| آی سی درایور CTP:: | GT9137 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | NT35512 ماژول نمایش LCD TFT,4ماژول نمایش LCD TFT 3 اینچی,ماژول نمایش LCD IPS TFT,4.3 Inch TFT LCD Display Module,IPS TFT LCD Display Module |
||
ماژول صفحه نمایش LCD TFT با صفحه لمسی ظرفیت 4.3 " رابط MIPI معرفی محصول
بررسی سریع محصول
توضیحات
SF-TC430H-8579A-CT یک صفحه نمایش TFT-LCD 4.3 اینچی با وضوح 480x854 پیکسل و روشنایی 250 cd / m2 است. این ماژول از IC کنترل کننده NT35512 که از رابط های MIPI پشتیبانی می کند استفاده می کند.ابعاد ماژول صفحه نمایش 63.5 ((W) x 108 ((H) x 3.1 ((T) mm، و منطقه فعال 53.57 ((W) x 95.3 ((H) mm است. محدوده ولتاژ تغذیه آن برای آنالوگ 2.6V تا 3.3V است؛ مقدار معمول 2.8V است.
این ماژول صفحه نمایش از یک صفحه نمایش IPS استفاده می کند که به کاربران امکان می دهد صفحه نمایش را به وضوح در زاویه های وسیع ببینند. ماژول SF-TC430H-8579A-CT می تواند در دمای -20 °C تا +70 °C کار کند.دمای نگهداری آن بین -30°C تا +80°C است.
4.3 اینچ پرتره IPS 480x854 نقطه صفحه لمسی ظرفیت TFT LCD
توضیحات PIN
| نه | نام PIN | I/O | توضیحات |
| 1 | MIPI_TCN | من | سیگنال های ساعت DSI-CLK |
| 2 | MIPI_TCP | من | سیگنال های ساعت DSI-CLK+ |
| 3 | GND | من | زمین |
| 4 | MIPI_TDN0 | من | سیگنال های داده DSI-D0 |
| 5 | MIPI_TDP0 | من | سیگنال های داده DSI-D0+ |
| 6 | GND | من | زمین |
| 7 | MIPI_TDP1 | من | سیگنال های داده DSI-D1+ |
| 8 | MIPI_TDN1 | من | DSI-D1- سیگنال های داده |
| 9 | GND | من | زمین |
| 10 | NC | - | - |
| 11 | NC | - | - |
| 12 | GND | من | زمین |
| 13 | NC | - | - |
| 14 | NC | - | - |
| 15 | GND | من | زمین |
| 16 | VDD18_PMU | من | منبع برق 1.8V-2.8V |
| 17 | NC | - | - |
| 18 | LRSTB | من | پین را انتخاب کنید |
| 19 | NC | - | - |
| 20 | LPTE | من | خروجی اثر پارگی |
| 21 | VDD28_PMU | من | منبع برق 2.8 ولت |
| 22 | GND | من | زمین |
| 23 | VLED_P | اوه | آنود LED |
| 24 | VLED_N | اوه | کاتود LED |
حداکثر محدوده مطلق
|
ماده |
نماد | ارزش | واحد |
| ولتاژ منبع برق برای منطق | VDD | 1.6 تا 33 | V |
| ولتاژ ورودی | شراب | VDD+03 | V |
| دمای کار | بالا | -20 تا 70 | °C |
| دمای ذخیره سازی | Tstg | -30 تا 80 | °C |
| ماده | نماد | دقیقه | نوع | مکس | واحد | شرایط آزمایش |
| ولتاژ کار | VDD | 2.6 | 2.8 | 3.3 | V | - |
| جریان عرضه | IDD | - | - | 5 | mA | VDD=2.8V، Ta=25°C |
| ولتاژ ورودی | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| جریان خروجی ورودی | IIL | - يک.0 | - | 1.0 | mA | VIN=VDD یا VSS |
نور پس زمینه ویژگی های الکتریکی و نوری
| ماده | نماد | MIN | TYP | مکس | واحد |
تست شرایط |
یادداشت |
| ولتاژ تغذیه | Vf | - | 16 | - | V | اگر=40 mA | - |
| جریان عرضه | اگه | - | 40 | - | mA | - | - |
| ولتاژ معکوس | Vr | - | - | 5 | V | - | |
| از بین رفتن قدرت | Pd | - | - | - | mW | - | |
| شدت نور برای LCM |
- |
250 | - | Cd/m2 | اگر=40mA | - | |
| یکسانی برای LCM | - | 80 | - | - | % | اگر=40 mA | - |
| رنگ روشنایی | سفید | ||||||
ویژگی های نوری
| نه، نه | ماده | نماد | شرایط | مشخصات | واحد | یادداشت | |||
| دقیقه | نوع | مکس | |||||||
| 1 | زمان پاسخ | Tr+Tf | 25°C | - | 12 | - | خانم | (1) (((2) | |
| 2 | انتقال (بدون PoL) | T ((%) | - | - | 14.74 | - | - | - | |
| 3 | نرخ کنتراست | Cr |
θ=0 زاویه دید عادی |
- | 500 | - | - | (1) (((3) | |
| 4 |
نگاه کردن زاویه
|
. آره | θR | CR>10 | - | 80 | - | درجه | - |
| θL | - | 80 | - | ||||||
| . "ور" | Θ+ | - | 80 | - | |||||
| ... | - | 80 | - | ||||||

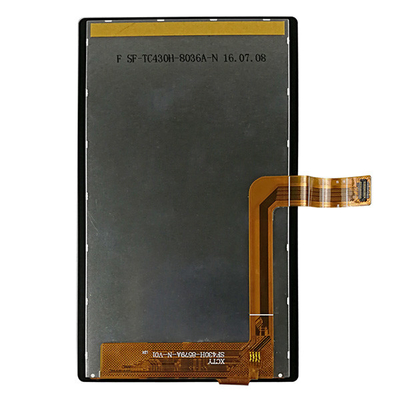

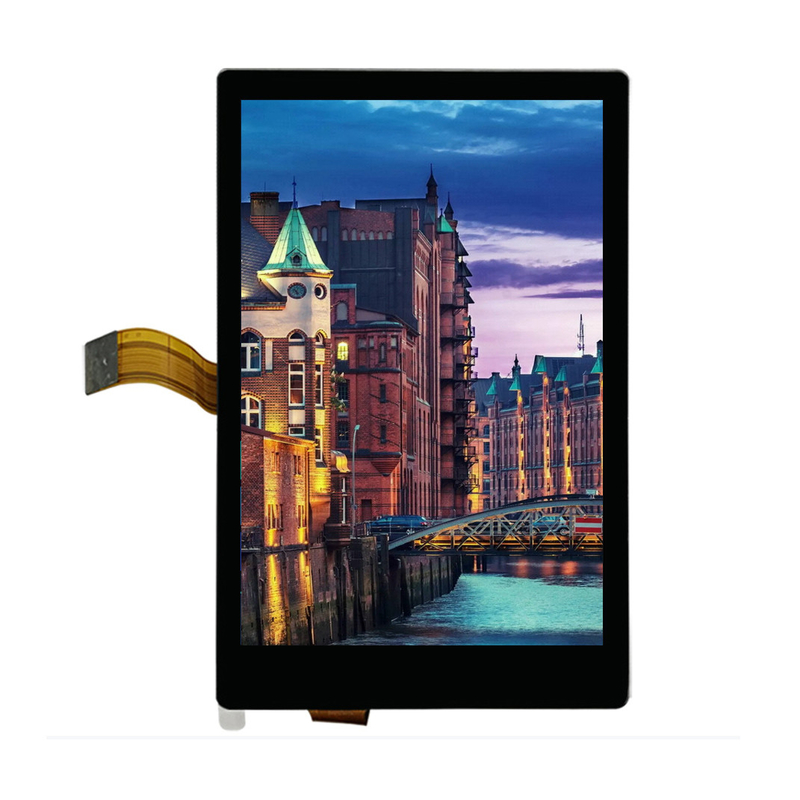

4.3 اینچ پرتره IPS 480x854 نقطه Capacitive Touchscreen TFT LCD تصویر محصول
