جزئیات محصول:
|
| محصول: | پین هدر 0.49 اینچی IIC OLED 4 | تعداد پیکسل ها: | گرافیک 64x32 |
|---|---|---|---|
| آی سی درایور: | SSD1315 یا معادل آن | حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) | وظیفه رانندگی: | 1/32 وظیفه |
| اندازه ماژول: | 15 × 15 × 2.42 (ملی متر) | منطقه فعال: | 11.18 x 5.58 (mm) |
| Pixel Pitch: | 0.175 x 0.175 (mm) | اندازه پیکسل: | 0.155 x 0.155 (mm) |
| جهت مشاهده: | همه زاویه های دید | رابط: | I2C |
| ارتباط: | پین هدر | شماره پین: | 4 پین |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 0صفحه نمایش گرافیکی OLED ۴۹ اینچی,SSD1315 صفحه نمایش گرافیکی OLED,صفحه نمایش گرافیکی OLED I2C,SSD1315 Graphic OLED Display,I2C Graphic OLED Display |
||
گرافیک OLED 0.49 اینچ با 4 پین سرفصل SSD1315 پشتیبانی از رابط I2C معرفی محصول
بررسی سریع محصول
شماره مدل SFOM049JY-6432WB
اندازه: 0.49 اينچ
نوع: گرافیک
ساختار: COG+PCB
ماترس نقطه ای 64×32
IC:SSD1315 یا معادل آن
منبع برق 3 ولت
۱/۳۲
رابط: I2C
رنگ صفحه نمایش: سفید / زرد
توضیحات
SFOM049JY-6432WB یک صفحه نمایش گرافیکی OLED 0.49 اینچی است که دارای ساختار COG با صفحه PCB است ، ساخته شده از 64x32 پیکسل. این ماژول با پشتیبانی SSD1315 IC ساخته شده است.ولتاژ تغذیه برای Logic 3V، 1/32 چرخه کار. ماژول SFOM049JY-6432WB می تواند در دمای -40 °C تا + 80 °C کار کند؛ دمای ذخیره سازی آن از -40 °C تا + 85 °C است. این ماژول برای دستگاه های صنعتی مناسب است،برنامه خانه هوشمند، دستگاه قابل حمل، دستگاه بهداشتی، دستگاه متر و غیره. ماژول SFOM049JY-6432WB از منبع تغذیه داخلی پمپ شارژ و منبع تغذیه VCC خارجی پشتیبانی می کند.
ویژگی ها
| محصول: | 0.49 اینچ IIC OLED 4 پین سر |
| تعداد پیکسل ها: | 64x32 گرافیک |
| آي سي راننده: | SSD1315 یا معادل آن |
| حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) |
| وظیفه رانندگی: | ۱/۳۲ وظیفه |
| اندازه پنل: | 15 × 15 × 2.42 (میلی متر) |
| منطقه فعال: | 11.18 × 5.58 (ملی متر) |
| پیکسل پیچ: | 0.175 × 0.175 (ملی متر) |
| اندازه پیکسل: | 0.155 × 0.155 (ملی متر) |
| جهت مشاهده: | همه زاویه های دید |
| رابط: | I2C |
| اتصال: | جوشاندن / Hotbar (تخصیص پذیر) |
| شماره پین: | 4 پین |
| زمان عمر: | 50،000 ساعت @60cd/m2 |
| انطباق | مطابقت با REACH و RoHS |

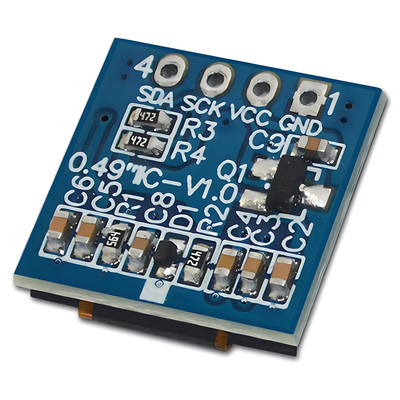

گرافیک OLED 0.49 اینچ با 4 پین سرفصل SSD1315 پشتیبانی از رابط I2Cنقشه محصول
| نه، نه | نماد | عملکرد |
|---|---|---|
| 1 | GND | زمین |
| 2 | VCC | ورودی منبع برق |
| 3 | SCL | هنگامی که رابط I2C انتخاب می شود، D0 به عنوان پد ورودی ساعت سریالی (SCL) و D1 به عنوان پد ورودی داده های سریالی (SDAI) عمل می کند. |
| 4 |
SDA |
| پارامتر | نماد | دقیقه | مکس | واحد |
|---|---|---|---|---|
| ولتاژ تغذیه برای منطق | VCC | 0 | 4.0 | V |
| ولتاژ تغذیه برای نمایش | VCC1 | 0 | 16.0 | V |
| دمای کار | TOP | -40 | +80 | °C |
| دمای ذخیره سازی | TSTG | -40 | +85 | °C |
| ماده | نماد | شرایط | دقیقه | نوع | مکس | واحد |
|---|---|---|---|---|---|---|
| ولتاژ تغذیه برای منطق | VCC | -نه. | 2.8 | 3.0 | 3.2 | V |
| ورودی ولتی بالا | HIV | -نه. | 0.8×VDD | -نه. | VDDIO | V |
| ورودی ولتاژ پایین | VIL | -نه. | 0 | -نه. | 0.2×VDD | V |
| خروجی ولتی بالا | VOH | -نه. | 0.9×VDD | -نه. | VDDIO | V |
| خروجی ولتی پایین | VOL | -نه. | 0 | -نه. | 0.1×VDD | V |
| 50 درصد چک کردن کار کردن صفحه | ICC | VCC1=7.5V | -نه. | 13.0 | 26.0 | mA |

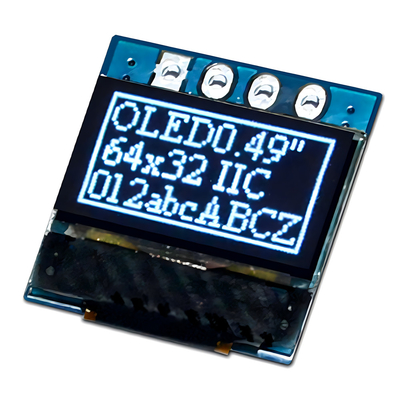

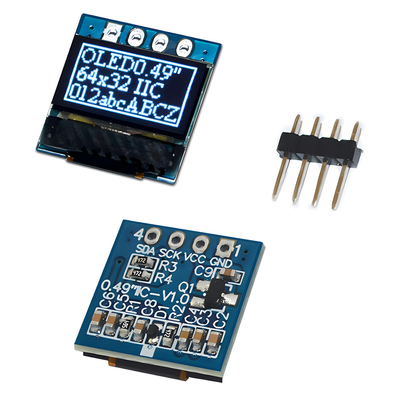

گرافیک OLED 0.49 اینچ با 4 پین سرفصل SSD1315 پشتیبانی از رابط I2Cتصویر محصول
