جزئیات محصول:
|
| محصول: | OLED گرافیکی 0.96 اینچی | قطعنامه: | 128x64 |
|---|---|---|---|
| رنگ: | زرد + آبی (دو رنگ) | اپتیک: | همه زاویه های دید |
| اندازه ماژول: | 24.74*16.9*1.42 (mm) | شیشه: | OLED |
| کنترل کننده: | SSD1315 | دمای عملیاتی: | -40 درجه سانتی گراد تا +80 درجه سانتی گراد |
| شماره پین: | 30 پین | رابط ها: | 6800/8080 موازی، 4 سیم SPI و I2C |
| طول عمر: | 50000 ساعت | روشنایی: | 180 نیت |
| نسبت کنتراست: | 20000 : 1 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش دو رنگ نازک OLED,رابط SPI صفحه نمایش نازک OLED,رابط SPI صفحه نمایش نازک OLED,SPI Interface Thin OLED Display,SPI Interface Thin OLED Display |
||
0.96 اینچ صفحه نمایش نازک OLED دو رنگ زرد+آبی رابط SPI معرفی محصول
بررسی سریع محصول
شماره مدل SFOS096JY-7149AN
صفحه نمایش OLED نازک
صفحه نمایش OLED 0.96 اینچ OLED 0.96 اینچ
مناسب برای دستگاه پوشیدنی
نوع: گرافیک
ساختار: COG
ماترس نقطه ای 128 x 64
IC:SSD1315
منبع برق 3 ولت
¥1/64
رابط: 6800, 8080, SPI, I2C
رنگ صفحه نمایش: دو رنگ زرد+آبی
توضیحات
SAEF یک مدل نمایشگر OLED نازک 0.96 اینچی SFOS096JY-7149AN را منتشر کرد که از 128x64 پیکسل ساخته شده است ، اندازه قطب نما فقط 0.96 اینچ است.صفحه نمایش OLED 96 اینچ نیز SSD1315 درایور IC ساخته شده است· از طریق 6800/8080 8 بیتی موازی و رابط I2C/SPI ارتباط برقرار می کند.ما به مشتریان توصیه می کنیم که SFOS096JY-7149AN نازک را برای پروژه های طراحی جدید انتخاب کنند.SFOS096JY-7149AN ماژول پشتیبانی از منبع تغذیه شارژ پمپ داخلی و منبع تغذیه VCC خارجی.
اطلاعات محصول
| محصول: | 0.96 اینچ گرافیک OLED |
| قطعنامه: | 128x64 |
| رنگ: | زرد+آبی (دو رنگ) |
| اندازه ماژول: | 24.74*16.9*1.42 (ملی متر) |
| کنترل کننده: | SSD1315 |
| شماره پین: | 30 پین |
| زمان عمر: | 50،000 ساعت |
| نسبت کنتراست: | 20،000: 1 |
| اپتیک: | همه زاویه های دید |
| شیشه: | OLED |
| دمای عملیاتی: | -40°C تا +80°C |
| رابط ها: | 6800/8080 موازی، 4 سیم SPI، و I2C |
| روشنایی: | 180 شبانه |
| انطباق | مطابقت با REACH و RoHS |
0.96 اینچ صفحه نمایش نازک OLED دو رنگ زرد+آبی رابط SPI
تعریف پین
| نه، نه | نماد | عملکرد |
|---|---|---|
| 1 | N.C. (GND) | پین رزرو شده (پین پشتیبان) پین های پشتیبان می توانند تأثیرات استرس بر پین های عملکرد را کاهش دهند. این پین ها باید به زمین خارجی متصل شوند. |
| 2 | C2P | ترمینال مثبت از Flying Inverting Capacitor ترمینال منفی از Flying Boost Capacitor خازن های پمپ شارژ بین ترمینال ها مورد نیاز هستند.آنها باید شناور زمانی که کنورتر استفاده نمی شود. |
| 3 | C2N | |
| 4 | C1P | |
| 5 | C1N | |
| 6 | VBAT | منبع برق برای مدار کنورتر DC/DC این پین تغذیه برای بافر داخلی تبدیل کننده ولتاژ DC/DC است. هنگام استفاده از تبدیل کننده باید به منبع خارجی متصل شود.آن را باید به VDD متصل زمانی که کنورتر استفاده نمی شود. |
| 7 | NC | NC |
| 8 | VSS | زمین مدار منطق این یک پین زمین است. به عنوان مرجع برای پین های منطقی عمل می کند. باید به زمین خارجی متصل شود. |
| 9 | VDD | منبع برق منطق اين يه فلش ولتاژيه بايد به يه منبع خارجي وصل بشه |
| 10 | BS0 | پروتکل ارتباط انتخاب این پین ها ورودی انتخاب رابط MCU هستند. جدول زیر: |
| 11 | BS1 | |
| 12 | BS2 | |
| 13 | CS# | انتخاب تراشه این پین ورودی انتخاب تراشه است. تراشه تنها زمانی برای ارتباطات MCU فعال می شود که CS # پایین کشیده شود. |
| 14 | RES# | تنظیم مجدد قدرت برای کنترل کننده و راننده این پین ورودی سیگنال ریست است. هنگامی که پین پایین است، شروع تراشه اجرا می شود. |
| 15 | D/C# | داده ها/کنترول فرمان این پین پین کنترل داده / فرمان است. هنگامی که پین بالا کشیده می شود، ورودی در D7 ~ D0 به عنوان داده های نمایش داده می شود. هنگامی که پین پایین کشیده می شود، ورودی در D7 ~ D0 به ثبت فرمان منتقل می شود. برای رابطه دقیق با سیگنال های رابط MCU، لطفاً به نمودار ویژگی های زمان بندی مراجعه کنید. هنگامی که پین بالا کشیده می شود و حالت رابط سریال انتخاب می شود، داده ها در SDIN به عنوان داده ها درمان می شوند. هنگامی که پایین کشیده می شود، داده های SDIN به ثبت فرمان منتقل می شوند.در حالت I2C، این پین به عنوان SA0 برای انتخاب آدرس برده عمل می کند. |
| 16 | R/W# | خواندن / نوشتن انتخاب یا نوشتن این پین ورودی رابط MCU است. هنگام اتصال به یک میکروپروسسر سری 68XX، این پین به عنوان ورودی انتخاب خواندن / نوشتن (R / W #) استفاده می شود.این پین را برای حالت خواندن به حالت بالا بکشید و برای حالت نوشتن به حالت پایین بکشید.. هنگامی که حالت رابط 80XX انتخاب می شود، این پین ورودی Write (WR#) خواهد بود. عملیات نوشتن داده ها زمانی آغاز می شود که این پین پایین کشیده شود و CS# پایین کشیده شود. |
| 17 | E/RD# | خواندن / نوشتن فعال یا خواندن این پین ورودی رابط MCU است. هنگام اتصال به یک میکروپروسسر سری 68XX، این پین به عنوان سیگنال Enable (E) استفاده می شود.عملیات خواندن / نوشتن زمانی آغاز می شود که این پین بالا کشیده شود و CS # پایین کشیده شود. هنگام اتصال به یک میکروپروسسر 80XX، این پین سیگنال Read (RD#) را دریافت می کند. عملیات خواندن داده ها زمانی آغاز می شود که این پین پایین کشیده شود و CS # پایین کشیده شود. |
| 18 تا 25 | D0~D7 | اتوبوس ورودی/خرید داده های میزبان این پین ها یک اتوبوس داده دو طرفه 8 بیتی هستند که به اتوبوس داده میکروپروسسر متصل می شوند.D1 خواهد بود ورودی داده های سریالی SDIN و D0 خواهد بود ورودی ساعت سریالی SCLKهنگامی که حالت I2C انتخاب می شود، D2 و D1 باید با هم خسته شوند و به عنوان SDAout و SDAin در برنامه استفاده کنند و D0 ورودی ساعت سریالی SCL است. |
| 26 | IREF | مرجع فعلی برای تنظیم روشنایی این پین پین مرجع جریان بخش است. یک مقاومت باید بین این پین و VSS متصل شود. جریان را کمتر از 12.5μA تنظیم کنید. |
| 27 | VCOMH | ولتاژ خروجی سطح بالا برای سیگنال COM این پین پین ورودی برای ولتاژ خروجی سطح بالا برای سیگنال های COM است. یک خازن باید بین این پین و VSS متصل شود. |
| 28 | VCC | منبع برق پنل OEL این مثبت ترین پین ولتاژ منبع تراشه است. یک خازن تثبیت کننده باید بین این پین و VSS در هنگام استفاده از کنورتر متصل شود.آن را باید به منبع خارجی متصل زمانی که کنورتر استفاده نمی شود. |
| 29 | VLSS | زمین مدار آنالوگ اين يه فلش زمين آنالوگيه بايد از خارج به VSS متصل بشه |
| 30 | NC (GND) |
پین رزرو شده (پین پشتیبان) پین های پشتیبان می توانند تأثیرات استرس بر پین های عملکرد را کاهش دهند. این پین ها باید به زمین خارجی متصل شوند. |

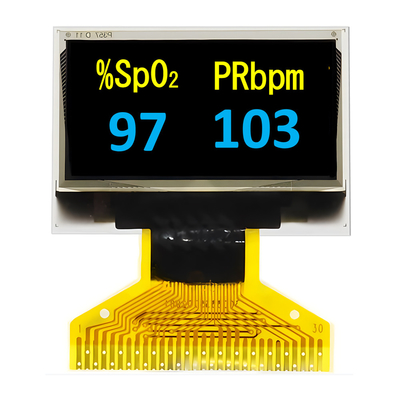

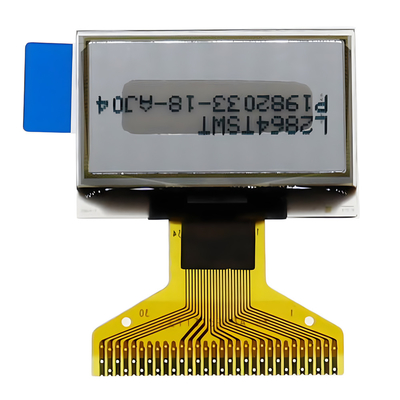

0صفحه نمایش OLED نازک 96 اینچی دو رنگ زرد+آبی تصویر محصول
