جزئیات محصول:
|
| محصول: | صفحه نمایش 0.96 اینچی OLED | قطعنامه: | 128x64 پیکسل |
|---|---|---|---|
| رنگ نمایش: | زرد + آبی | ساختار: | COG + PCB |
| رابط: | I2C (IIC) | جهت مشاهده: | همه زوایای دید (85/85/85/85) |
| طرح "دم": | 24.7 × 27 × 3.6 میلی متر | ارتباط: | پین های Header |
| شماره پین: | 4 پین (7 پین اختیاری) | دمای عملیاتی: | -40 تا +85 درجه سانتیگراد |
| طول عمر: | 50000 ساعت @ 60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول صفحه نمایش OLED 128x64,0.96 اینچ ماژول صفحه نمایش OLED,ماژول صفحه نمایش OLED رنگ آبی زرد,0.96 Inch OLED Display Module,Yellow Blue Color OLED Display Module |
||
SFOM096YZ4-12864WB-02 مشخصات.pdf
0.96 اینچ ماژول OLED 128x64 پیکسل رابط I2C 4 پین های هدر زرد+آبی معرفی محصول
بررسی محصول Qick
شماره مدل: SFOM096YZ4-12864WB-02
نوع: گرافیک
ساختار: COG+PCB
اندازه: 0.96"
ماترس نقطه ای 128 x 64
IC:SSD1306 / SSD1315
منبع برق 3 ولت/5 ولت
¥1/64
رابط: I2C
صفحه نمایش OLED 4 پین
رنگ صفحه نمایش: سفید / زرد / آبی آسمان
توضیحات محصول
ماژول نمایشگر OLED SFOM096YZ4-12864WB-02 4 پین یک صفحه نمایش OLED COG 0.96 اینچی با صفحه PCB در آن است. این نسخه صفحه نمایش OLED از 128x64 پیکسل ساخته شده است.ماژول SFOM096YZ4-12864WB-02 با IC SSD1306 / SSD1315 ساخته شده است، فقط از طریق رابط I2C ارتباط برقرار می کند ، VCC 3V / 5V ، سطح I / O 5V تا 3V ، با مدار تبدیل ، چرخه کاری 1/64. ماژول SFOM096YZ4-12864WB-01 دارای اندازه طرح PCB 24.7x27x3 است.6 میلی متر با سوراخ های نصب در هواپیما و 4 پین فلزی در ماژول.
این ماژول OLED 0.96 اینچی برای کنترل هوشمند، کنترل صنعتی، برنامه های خانگی هوشمند، دستگاه های پزشکی و غیره مناسب است.ماژول SFOM096YZ4-12864WB-02 می تواند در دمای -40°C تا +85°C کار کنددرجه حرارت نگهداری آن بین -40°C تا +85°C است.
ویژگی های محصول
| محصول: | 0صفحه نمایش OLED 96 اینچی |
| رنگ نمایش: | زرد+آبی |
| قطعنامه: | 128×64 پیکسل |
| رابط: | I2C ((IIC) |
| خلاصه ی داستان: | 24.7 × 27 × 3.6 میلی متر |
| شماره پین: | 4 پین (7 پین اختیاری) |
| طول عمر: | 50،000 ساعت @ 60cd/m2 |
| ساختار: | COG + PCB |
| جهت مشاهده: | همه زاویه های مشاهده (85/85/85/85) |
| اتصال: | پین های Header |
| دمای عملیاتی: | -40°C تا +85°C |
| انطباق | مطابقت با REACH و RoHS |

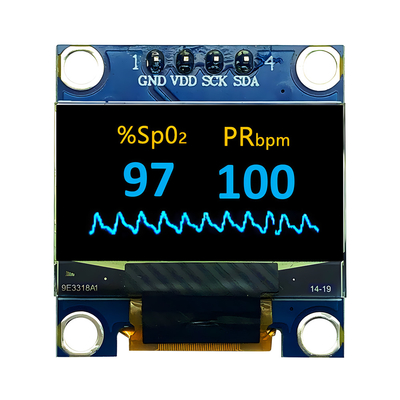

0.96 اینچ ماژول OLED 128x64 پیکسل رابط I2C 4 پین های هدر زرد+آبی رنگ محصول
تعریف پین
پيين1 GND زمين مدار منطقي اين يه پيين زمينه بايد به زمين متصل باشه
Pin2 منبع برق VCC برای OLED. این یک پین منبع ولتاژ است. باید به منبع متصل شود.
Pin3 SCL این ورودی ساعت سریال SCL
Pin4 SDA این ورودی داده سریال SDA
0.96 اینچ ماژول OLED 128x64 پیکسل رابط I2C 4 پین های هدر رنگ زرد+آبی تصویر محصول
تاسیسات کارخانه و گواهینامه ها
