جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش 1.54 اینچی OLED | وضوح: | رزولوشن 128x64 پیکسل |
|---|---|---|---|
| آی سی درایور: | SSD1309 | حالت نمایش: | ماتریس منفعل |
| رابط: | 8-bit 68XX/80XX موازی، 4-wire SPI، I2C | رنگ نمایش: | سفید، زرد، آبی |
| اپتیک: | همه زاویه های دید | طرح "دم": | 42.04 x 27.22 x 1.45 میلی‌متر |
| منطقه ی فعال: | 35.052 × 17.516 (mm) | Pixel Pitch: | 0.274 × 0.274 (mm) |
| دمای عملیاتی: | -40 تا +70 درجه سانتی گراد | دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد |
| ولتاژ تغذیه: | 1.65 - 3.3 ولت | شماره پین: | 24 پین |
| نوع بسته IC: | COG | نوع اتصال ماژول: | ZIF |
| وظیفه: | 1/64 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | SSD1309 ماژول نمایش OLED,ZIF FPC ماژول نمایش OLED,ماژول نمایش 36 میلی متری OLED,ZIF FPC OLED Dispaly Module,36mm OLED Dispaly Module |
||
1.54 اینچ 128x64 OLED Display SSD1309 Driver IC توضیحات محصول
بررسی سریع محصول
شماره مدل SFOS154XZ-7096AN
نوع: گرافیک
ساختار: COG
اندازه: 1.54 "
مناسب برای دستگاه پوشیدنی
ماترس نقطه ای 128 x 64
IC:SSD1309
منبع برق 3 ولت
¥1/64
رابط: 8 بیتی 68XX/80XX موازی، 4 سیم SPI، I2C
رنگ صفحه نمایش: سفید / آبی
توضیحات محصول
صفحه نمایش OLED SAEF 1.54 اینچی SFOS154XZ-7096AN از پیکسل های 128x64 ساخته شده است، اندازه قطبی 1.54 اینچ است. این صفحه نمایش گرافیکی دارای ابعاد ماژول 42.04 x 27.22 میلی متر و اندازه AA 35.05 x 17.51 میلی متر است.;این دستگاه با IC کنترل کننده SSD1309 ساخته شده و از طریق رابط 6800/8080 8 بیتی موازی، I2C و 4 سیم سریال SPI ارتباط برقرار می کند.این صفحه نمایش OLED SFOS154XZ-7096AN بر اساس تکنولوژی تراشه بر روی شیشه است و بنابراین بسیار نازک است، فقط 1.45 ميلي متر عمق داره
SFOS154XZ-7096AN یک صفحه نمایش OLED ساختار COG است این ماژول OLED سبک وزن، کم مصرف و بسیار نازک است، مناسب برای دستگاه های دیوار / متر، برنامه های کاربردی خانگی، سیستم POS، سیستم Cloud / IoT،ابزارهای دستی، دستگاه های فناوری هوشمند، سیستم های انرژی، خودرو، سیستم های ارتباطی، ابزار پزشکی و غیره. ماژول OLED SFOS154XZ-7096AN می تواند در دمای -40 °C تا +80 °C کار کند.دمای نگهداری آن بین -40°C تا +85°C است.
اطلاعات محصول
| محصول: | 1صفحه نمایش OLED 54 اینچی |
| قطعنامه: | رزولوشن 128x64 پیکسل |
| آي سي راننده: | SSD1309 |
| رابط: | 8-bit 68XX/80XX موازی، 4-wire SPI، I2C |
| اپتیک: | همه زاویه های دید |
| نوع اتصال ماژول: | ZIF FPC 36mm |
| حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | سفید، زرد، آبی |
| خلاصه ی داستان: | 42.04 × 27.22 × 1.45 میلی متر |
| منطقه فعال: | 35.052 × 17.516 (ملی متر) |
| پیکسل پیچ: | 0.274 × 0.274 (ملی متر) |
| دمای عملیاتی: | -40°C تا +70°C |
| دمای ذخیره سازی: | -40°C تا +85°C |
| شماره پین: | 24 پین |
| ولتاژ تغذیه: | 1.65 - 3.3 ولت |
| نوع بسته IC: | هزینه های تولید |
| وظیفه: | 1/64 |
| انطباق | مطابقت با REACH و RoHS |
1.54 اینچ 128x64 صفحه نمایش OLED SSD1309 راننده IC
تعریف پین
Pin1 NC (GND) - Pin Reserve (Supporting Pin) پین های پشتیبانی می توانند تأثیرات استرس بر پین های عملکرد را کاهش دهند.این پین باید به زمین خارجی به عنوان مدار حفاظت ESD متصل شود.
Pin2 VLSS زمین مدار آنالوگ.
Pin3 VSS زمین مدار منطق
Pin4 N.C. -Pin رزرو شده، پین N.C. بین پین های عملکرد برای طراحی سازگار و انعطاف پذیر رزرو شده است.
منبع برق Pin5 VDD برای مدار منطق.
PIN6 پروتکل ارتباطات BS1 انتخاب
Pin7 BS2 پروتکل ارتباط انتخاب 1 19 RES# IPower Reset for Controller and Driverاین پین ورودی سیگنال ریست است. هنگامی که پین پایین است، آغاز تراشه اجرا می شود.نگه داشتن این پین کشیدن بالا در طول کار عادی.
Pin8 CS# Chip انتخاب کنید
پین9 RES#
Pin10 D/C# داده ها/کنترول فرمان
Pin11 R/W# Read/Write انتخاب یا نوشتن
Pin12 E/RD# خواندن/نوشتن فعال یا خواندن
Pin13~20 D0~D7 Host Data Input/Output Bus (پین13~20 D0~D7 میزبان داده ورودی/خرید)
Pin21 IREF مرجع فعلی برای تنظیم روشنایی.
Pin22 VCOMH ولتاژ خروجی سطح بالا برای سیگنال COM
Pin23 منبع برق VCC برای پنل OEL.
Pin24 N.C. (GND) -Pin Reserve (Supporting Pin) پین های پشتیبان می توانند تأثیرات استرس بر پین های عملکرد را کاهش دهند.این پین باید به زمین خارجی به عنوان مدار حفاظت ESD متصل شود.

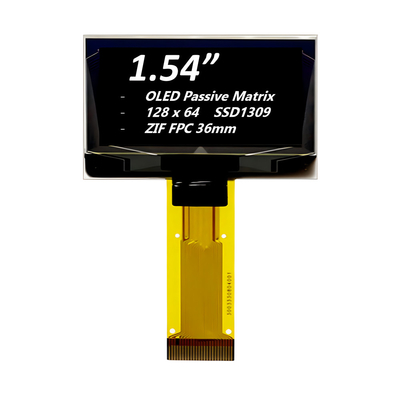

1.54 اینچ 128x64 صفحه نمایش OLED SSD1309 Driver IC تصویر محصول
