جزئیات محصول:
|
| محصول: | 0ماژول صفحه نمایش OLED 87 اینچی | تعداد پیکسل ها: | 128×32 پیکسل |
|---|---|---|---|
| آی سی درایور: | SSD1316 یا معادل آن | حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) | وظیفه رانندگی: | 1/32 وظیفه |
| اندازه پنل: | 29 × 8.8 × 1.22 (ملی متر) | منطقه فعال: | 22.38 × 5.58 (ملی متر) |
| Pixel Pitch: | 0.175 x 0.175 (mm) | اندازه پیکسل: | 0.155 x 0.155 (mm) |
| جهت مشاهده: | همه زاویه های دید | رابط: | I2C |
| ارتباط: | ZIF FPC | شماره پین: | 15 پین (ممکن است سفارشی شود) |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول صفحه نمایش OLED باریک,ماژول صفحه نمایش OLED 128x32 پیکسل,رابط I2C پنل OLED کوچک,128x32 Pixels OLED Display Module,I2C Interface small oled panel |
||
0.87 اینچ مدل صفحه نمایش OLED 128x32 پیکسل رابط I2C متن سفید آبی معرفی محصول
بررسی سریع محصول
¥0.87 اینچ OLED
نوع: گرافیک
ساختار: COG
ماترس نقطه ای 128 × 32
IC:SSD1316
منبع برق 3 ولت
۱/۳۲
رابط: I2C
رنگ صفحه نمایش: سفید / آبی
اتصال: ZIF FPC
توضیحات
SFOS087DY-7139AP OLED Display Module یک صفحه نمایش گرافیکی COG با وضوح 128x32 است که اندازه قطب آن 0.87 اینچ است.مدل OLED به عنوان درجه صنعتی طراحی شده است که دارای اندازه کوچک و قیمت رقابتی است.. ماژول با SSD1316 IC ساخته شده است؛ از رابط I2C پشتیبانی می کند. ولتاژ تغذیه برای منطق 2.8V، ولتاژ تغذیه برای نمایش 9V، جریان عملیاتی برای VDD 180μA، وظیفه رانندگی 1/32 است.
ماژول نمایش SFOS087DY-7139AP OEL می تواند در دمای -40 °C تا +80 °C کار کند؛ دمای ذخیره سازی آن از -40 °C تا +85 °C است.برنامه های خانگی هوشمند و غیره.
اطلاعات محصول
| محصول: | 0ماژول صفحه نمایش OLED 87 اینچی |
| تعداد پیکسل ها: | 128x32 پیکسل |
| رابط: | I2C |
| آي سي راننده: | SSD1316 یا معادل آن |
| شماره پین: | 15 پین (ممکن است سفارشی شود) |
| حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) |
| وظیفه رانندگی: | ۱/۳۲ وظیفه |
| اندازه پنل: | 29 × 8.8 × 1.22 (میلی متر) |
| منطقه فعال: | 22.38 × 5.58 (ملی متر) |
| پیکسل پیچ: | 0.175 × 0.175 (ملی متر) |
| اندازه پیکسل: | 0.155 × 0.155 (ملی متر) |
| جهت مشاهده: | همه زاویه های دید |
| اتصال: | ZIF FPC |
| زمان عمر: | 50،000 ساعت @60cd/m2 |
| انطباق | مطابقت با REACH و RoHS |
ویژگی ها
10این صفحه نمایش OLED 0.87 اینچی دارای زمان پاسخ سریع تر از "10 میکروسکنید در 25 درجه سانتیگراد" است.
10این محصول 0.87 اینچ مونو OLED دارای روشنایی بالا و این محصول دارای نسبت کنتراست تا 2000 است:1.
11این محصول OLED 0.87 اینچی با هزینه پایین مصرف برق کمتری دارد - که انتشار دی اکسید کربن را کاهش می دهد.
0.87 اینچ مدل صفحه نمایش OLED 128x32 پیکسل رابط I2C متن سفید / آبی
تعریف پین
Pin1, C2N / Pin2, C2P / Pin3, C1P / Pin4, C1N
ترمینال مثبت از Flying Inverting Capacitor، ترمینال منفی از Flying Boost Capacitor. خازن های شارژ پمپ بین ترمینال ها مورد نیاز هستند.آنها باید شناور زمانی که کنورتر استفاده نمی شود.
پين 5، VDD2 VBAT
منبع برق برای مدار کنورتر DC / DC. این پین منبع برق برای بافر داخلی کنورتر ولتاژ DC / DC است. هنگام استفاده از کنورتر باید به منبع خارجی متصل شود.این باید به VDD متصل شود زمانی که کنورتر استفاده نمی شود.
پين 6، وي اس اس
زمین مدار منطقی این یک پین زمین است. این به عنوان مرجع برای پین های منطقی عمل می کند. باید به زمین خارجی متصل شود.
پين7، VDD
منبع برق برای منطق. این یک پین ولتاژ است. باید به یک منبع خارجی متصل شود.
پين 8، سي اس #
پين 9، RES#
تنظیم مجدد قدرت برای کنترل کننده و راننده. این پین ورودی سیگنال تنظیم مجدد است. هنگامی که پین پایین است، شروع تراشه اجرا می شود. این پین را در هنگام کار عادی بالا نگه دارید.
پین 10، D/C
پين 11، اس سي ال کي
سیگنال ساعت اتوبوس IIC. انتقال اگر اطلاعات در اتوبوس I2C در حال دنبال کردن یک سیگمال ساعت است. هر انتقال بیت داده در طول یک دوره ساعت از این پین اتفاق می افتد.
پين 12، SDA
I2C Bus Data Signal. این پین به عنوان یک کانال ارتباطی بین فرستنده و گیرنده عمل می کند.
پين 13، IREF
در حال حاضر مرجع برای تنظیم روشنایی. این پین است قطعه فعلی مرجع پین. یک مقاومت باید بین این پین و VSS متصل شود. جریان را در حداکثر 12.5uA تنظیم کنید.
پين 14، VCOMH
سطح بالا ولتاژ خروجی برای سیگنال COM. این پین پین ورودی برای سطح بالا ولتاژ خروجی برای سیگنال های COM است. هک باید بین این پین و VSS متصل شود.
پین 15، VCC
منبع برق برای پنل OEL. این مثبت ترین پین ولتاژ منبع تراشه است. یک خازن ثبات باید بین این پین و VSS متصل شود زمانی که کنورتر استفاده می شود.وقتي که کنورتر استفاده نشده بايد به منبع خارجي متصل بشه.
حداکثر امتیاز مطلق
توجه: تمام ولتاژ های فوق بر اساس VSS = 0V هستند.
توجه: هنگامی که این ماژول بیش از حداکثر قابلیت های مطلق بالا استفاده می شود، شکستگی دائمی ماژول ممکن است رخ دهد.استفاده از این ماژول در شرایط طبق بخش 3 مطلوب است.اگر این ماژول بیش از این شرایط مورد استفاده قرار گیرد، عملکرد ناقص ماژول ممکن است رخ دهد و قابلیت اطمینان ماژول ممکن است وخیم شود.
توجه: محدوده های دمایی تعریف شده شامل قطبگیر نمی شود. حداکثر دمای مقاومت قطبگیر باید 80°C باشد.
توجه: VPP = 7.5V، Ta = 25°C، 50٪ Checkerboard.تعداد نرم افزار طبق بخش 4.4 است. پایان عمر به عنوان 50٪ از روشنایی اولیه مشخص شده است.میانگین عمر کار در دمای اتاق با استفاده از aPPelerated operation در شرایط دمای بالا تخمین زده می شود.
ویژگی های نوری
* اندازه گیری نوری در VDD1 = 2.8V، VPP = 8.0V و 7.4V انجام شده است. پیکربندی نرم افزار طبق بخش 4.4 است.

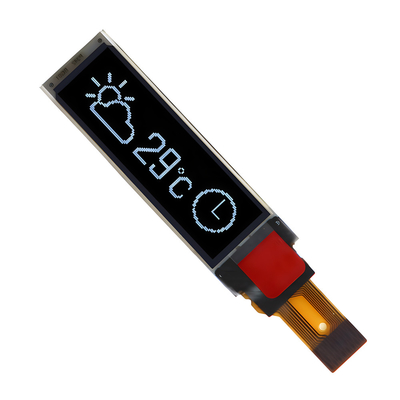

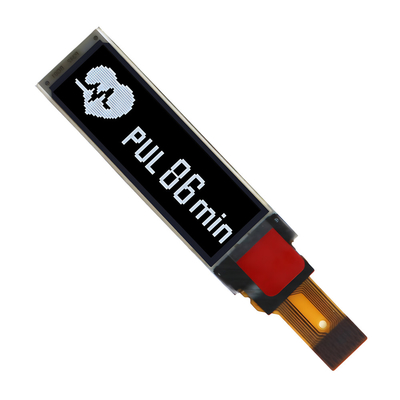

0.87 اینچ مدل صفحه نمایش OLED 128x32 پیکسل رابط I2C متن سفید / آبی تصویر محصول
