جزئیات محصول:
|
| تولید - محصول: | صفحه نمایش LCD TFT 5 اینچی | وضوح: | 720x1280 نقطه |
|---|---|---|---|
| رابط: | MIPI | صفحه لمسی: | PCAP |
| جهت مشاهده: | IPS همه زاویه دید ((85/85/85/85) | ساختار PCAP: | GFF |
| کنترلر LCD: | ILI9881C | کنترلر CTP: | GT5688 |
| ابعاد شیشه پوشش: | قابل تنظیم | شماره پین: | 25 پین |
| ارتباط: | ZIF FPC | درخشندگی سطحی: | 300 cd/m2 (nits) |
| طول عمر LED: | 40000 ساعت | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | صفحه نمایش LCD TFT ظرفیت دار,رابط MIPI صفحه نمایش LCD 5 اینچی,720*1280 پیکسل صفحه نمایش LCD TFT,MIPI Interface 5 Inch LCD Display,720*1280 Pixels TFT LCD Display |
||
صفحه نمایش LCD TFT ظرفیت 5 اینچ، PCAP TFT 5 اینچ 720*1280 پیکسل نمایش محصول معرفی
Saef Technology SF-TC500I-8725B-CT3 یک ماژول LCD TFT با اندازه قطر 5 اینچ و وضوح 720x1280 پیکسل است.این ماژول صفحه نمایش LCD 5 اینچی مجهز به یک مدار یکپارچه ILI9881C است، که شامل توابع IC کنترل کننده و راننده است و از رابط های MIPI پشتیبانی می کند. محدوده ولتاژ تغذیه (Vdd) این مانیتور LCD 5 اینچی از 2.6V تا 3.3V (ارزش معمول 2.8V) است.جهت مشاهده این ماژول 5 اینچی نوع IPS است، با زاویه دید کامل (85/85/85/85 حداکثر).
ماژول نمایش LCD TFT SF-TC500I-8725B-CT3 در حالت پرتره با روشنایی 300 نیت نمایش داده می شود و می تواند با توجه به نیازهای مشتری به 1000 نیت سفارشی شود.این صفحه نمایش 5 اینچ TFT مجهز به یک پنل لمسی PCAP (پروژکتور ظرفیت)، دارای GT5688 IC، رابط I2C و تکنولوژی لمس 5 نقطه ای است که تجربه ای پاسخگو و کاربر پسند را فراهم می کند.این صفحه نمایش 5 اینچی PCAP TFT می تواند در دمای -20 °C تا +70 °C کار کنددرجه حرارت ذخیره سازی آن بین -30 °C و +80 °C است. این صفحه نمایش LCD TFT 5 اینچی می تواند نیازهای مختلف نمایش را برآورده کند، چه در داخل خانه و چه در خارج از خانه استفاده شود.این یک راه حل چند منظوره و با عملکرد بالا مناسب برای تجهیزات صنعتی است، اسکنرها، اتوماسیون خانگی، سیستم های کنترل دسترسی، تجهیزات نظارت، تحلیلگرها، سیستم های امنیتی، سیستم های آبیاری باغ، و طیف گسترده ای از برنامه های کاربردی.
اطلاعات عمومی
| محصول: | صفحه نمایش LCD 5 اینچی TFT |
| قطعنامه: | 720×1280 نقطه |
| رابط: | MIPI |
| جهت مشاهده: | IPS همه زاویه دید ((85/85/85/85) |
| صفحه لمسی: | PCAP |
| ساختار PCAP: | GFF |
| کنترل کننده CTP: | GT5688 |
| کنترل کننده LCD: | ILI9881C |
| ابعاد شیشه پوشش: | قابل تنظیم |
| اتصال: | ZIF FPC |
| شماره پین: | 25 پین |
| نورپردازی سطح: | 300 Cd/m2 ((نیت) |
| طول عمر LED: | 40،000 ساعت |
| انطباق | مطابقت با REACH و RoHS |
صفحه نمایش LCD TFT ظرفیت 5 اینچ، PCAP TFT 5 اینچ 720*1280 پیکسل نمایش محصول
ویژگی های DC
توجه: ولتاژ بالاتر از بالا ممکن است به ماژول آسیب برساند. تمام ولتاژ ها نسبت به VSS = 0V مشخص شده است.
نور پس زمینه ویژگی های الکتریکی و نوری
1یکسانی = Min/Max * 100%
2. طول عمر LED به شرح زیر تعریف شده است:درخشش نهایی 70٪ از درخشش اصلی است.طریقه اندازه گیری: (X * Y: منطقه نور)
ویژگی های نوری
شرایط اقدام:1اندازه گیری محیط: اتاق تاریک؛ دمای محیط: 25±2°C؛ 3.
تعریف پین TFT LCD
پین ۱، LEDA LED Anode
پین2، کاتود LEDK LED
پين3، برق برق VCC 2.8V
Pin4، IOVCC منبع برق 1.8V/2.8V ولتاژ
پين 5، زمين برق GND
سیگنال های ساعت Pin6، CLKP DSI-CLK+
Pin7، CLKN DSI-CLK- سیگنال های ساعت
پين8، GND پاور گراوند
Pin9، D0N DSI-D0- سیگنال های داده
سیگنال های داده Pin10, D0P DSI-D0+
پين 11، زمين برق GND
سیگنال های داده Pin12، D1N DSI-D1
سیگنال های داده Pin13، D1P DSI-D1+
پين 14، زمين برق GND
سیگنال های داده Pin15، D2N NC DSI-D2
سیگنال های داده Pin16، D2P NC DSI-D2+
پين 17، GND پاور گراوند
سیگنال های داده Pin18, D3N NC DSI-D2
سیگنال های داده Pin19, D3P NC DSI-D2+
پين20، GND پاور گراوند
پن21، برق برق 2.8 ولت
PIN22، LCD_ID LCD_ID
پین 23، تنظیم مجدد، ثبت پین انتخاب
پين 24، زمين برق GND
پين 25، زمين برق GND
تعریف CTP Pin
پين1، GND
پين2، SDA - 2.8V
پين 3، اس سي ال 2.8 ولت
پین 4، VDD - 3.3V
پین 5، INT
پين 6، RST

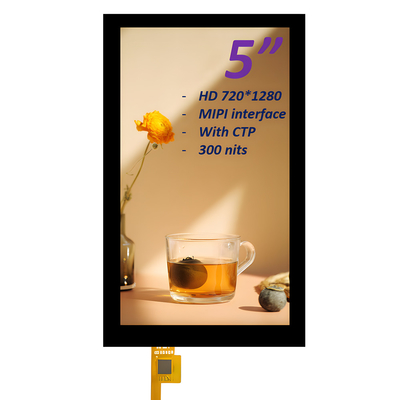

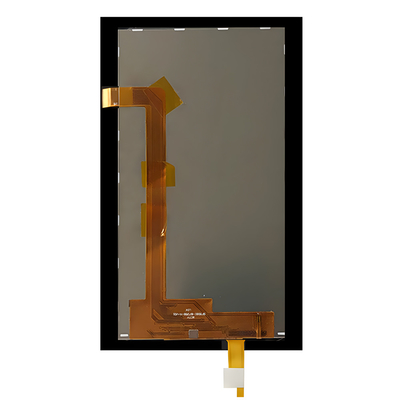

صفحه نمایش LCD TFT ظرفیت 5 اینچ، PCAP TFT 5 اینچ 720*1280 پیکسل تصویر محصول
