جزئیات محصول:
|
| محصول: | صفحه نمایش 1.54 اینچی OLED | قطعنامه: | وضوح 128x64 نقطه |
|---|---|---|---|
| رابط: | I2C، SPI اختیاری است | حالت نمایش: | نمایش ماتریس غیرفعال |
| اپتیک: | همه زاویه های دید | طرح "دم": | 47.0 (L) x 43.0 (W) x 13.8 (T) میلی‌متر |
| منطقه فعال: | 35.06 ((L) × 17.52 ((W) mm | Pixel Pitch: | 0.274 x 0.274 میلی متر |
| روش رانندگی: | 1/64 چرخه کار | دمای عملیاتی: | -40 تا +70 درجه سانتی گراد |
| دمای ذخیره: | -40 درجه سانتی گراد تا +85 درجه سانتی گراد | آی سی درایور: | SSD1309 یا معادل آن |
| شماره پین: | 4 پین هدر، 7 پین اختیاری | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 1ماژول صفحه نمایش OLED 54 اینچی,ماژول صفحه نمایش OLED 128*64,OLED Display Module 128*64 |
||
SFOM154YZ4-12864WB-01 مشخصات.pdf

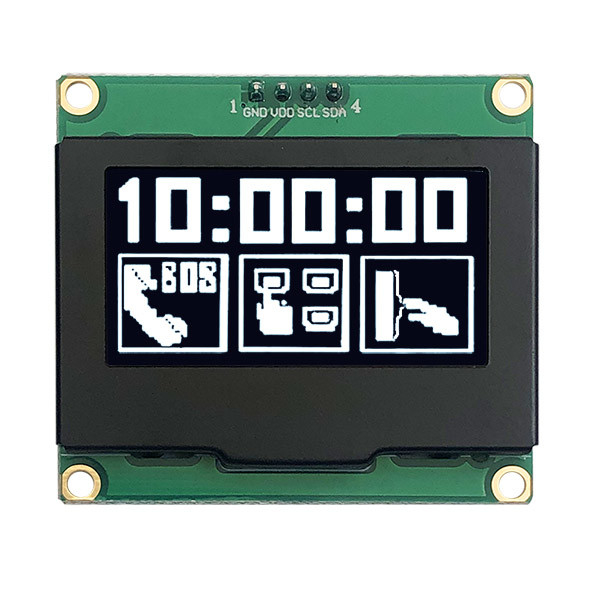

1.54 اینچ ماژول صفحه نمایش OLED 128 * 64 پیکسل 4 پین رابط IIC معرفی محصول
دیودهای تولید کننده نور ارگانیک (OLEDs) یک فناوری نسل بعدی هستند که تصاویر روشن تر و واضح تر و پاسخ های سریعتر را امکان پذیر می کنند. این OLED 1.مدل 54 اینچی SFOM154YZ4-12864WB-01 صفحه نمایش OLED از 128 x 64 نقطه تک رنگ ساخته شده استاین ماژول OLED سبک وزن، مصرف برق کم، اندازه کوچک و دارای گزینه های رابط مختلف است، پیش فرض IIC است و گزینه های موجود پورت های IIC و SPI هستند.ماژول از COB OLED ساخته شده است، که این مزیت را دارد که به دلیل صفحه PCB بر روی آن آسان است تا ماژول را به برنامه مشتری متصل کند.
ماژول نمایشگر OLED SFOM154YZ4-12864WB-01 در اصل دارای لمسی نیست، اما پنل لمسی قابل تنظیم است. این محصول به طور گسترده ای در تحلیلگرهای پزشکی، مترها، تجهیزات سنسور،ترمینال های POS، دستگاه های ثبت پول، دستگاه های دستی، دستگاه های سفارش تلفن همراه و غیره
ویژگی ها
1این صفحه نمایش مینی OLED 1.54 اینچی دارای وضوح 128X64 و یک تراشه SSD1309 است.
2این ماژول صفحه نمایش OLED 1.54 اینچی مصرف برق بسیار کم دارد: روشنایی صفحه نمایش کامل 0.08w.
3. این صفحه نمایش OLED 4 پین 1.54 اینچ دارای چهار سوراخ نصب برای نصب آسان است.
4این محصول OLED 1.54 اینچ 128x64 برای نوع I2C، IIC و SPI طراحی شده است.
5. این محصول OLED 1.54 اینچی 4 پین از انواع تراشه های کنترل پشتیبانی می کند: کاملاً سازگار با سری Arduino 51 ، سری msp430 ، stm32 / 2 CSR IC ، و غیره
6ولتاژ منبع برق این محصول I2C 1.54 اینچ OLED DC 3V-5V است.
7. این 1.54 اینچ ماژول صفحه نمایش OLED است جاسازی شده درایور IC. آن را می تواند با I2C ((IIC) ارتباط برقرار کنید رابط فقط نیاز به 4 پورت I / O
8. این محصول OLED 1.54 اینچ 128x64 با MMDVM، Pi-Star سازگار است و با Raspberry pi سازگار است.
9. این محصول 128x64 SPI OLED 1.54 اینچ طراحی خودروشن است ، نیازی به روشنایی پشت پرده ندارد ، صفحه نمایش می تواند خودروشن باشد. این دارای کنتراست بالا ، نقاط روشن و واضح ، حتی فونت های کوچک بسیار قابل خواندن است.
10. ماژول نمایش OLED 1.54 اینچ هیچ فونتی در داخل کنترل کننده OLED جاسازی نشده است ، کاربر می تواند فونت ها را از طریق نرم افزار تولید فونت ایجاد کند.
اطلاعات محصول
| محصول: | 1صفحه نمایش OLED 54 اینچی |
| قطعنامه: | وضوح 128x64 نقطه |
| رابط: | I2C، SPI اختیاری |
| آي سي راننده: | SSD1309 یا معادل آن |
| اپتیک: | همه زاویه های دید |
| حالت نمایش: | صفحه نمایش ماتریس منفعل |
| خلاصه ی داستان: | 47.0 ((L) X 43.0 ((W) X 13.8 ((T) ممی |
| منطقه فعال: | 35.06 ((L) X 17.52 ((W) مم |
| پیکسل پیچ: | 0.274 × 0.274 میلی متر |
| روش رانندگی: | ۱/۶۴ دوره کار |
| دمای عملیاتی: | -40°C تا +70°C |
| دمای ذخیره سازی: | -40°C تا +85°C |
| شماره پین: | 4 پین سر و 7 پین اختیاری |
| انطباق | مطابقت با REACH و RoHS |

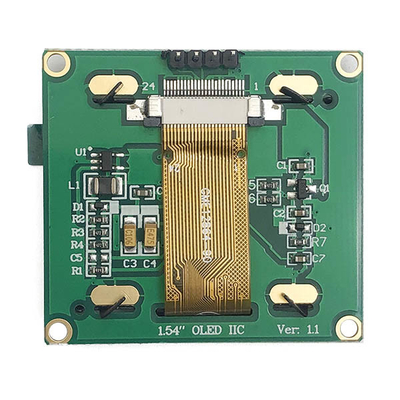

تعریف پین
پن1 GND (طاقت زمین)
Piin2 VDD (مدول قدرت ولتاژ 3V - 5V)
Pin3 SCL (خط ساعت)
Pin4 SDA (خط داده)
1.54 اینچ ماژول صفحه نمایش OLED 128 * 64 پیکسل 4 پین رابط IIC طراحی محصول
1.54 اینچ ماژول صفحه نمایش OLED 128 * 64 پیکسل 4 پین رابط IIC
