جزئیات محصول:
|
| محصول: | صفحه نمایش 0.96 اینچی OLED | تعداد پیکسل ها: | 128x64 پیکسل |
|---|---|---|---|
| آی سی درایور: | SSD1315 یا معادل آن | حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) | وظیفه رانندگی: | 1/64 وظیفه |
| اندازه پنل: | 24.7 x 16.6 x 1.3 (میلی متر) | منطقه فعال: | 21.74 x 11.175 (ملی متر) |
| Pixel Pitch: | 0.17 x 0.175 (mm) | اندازه پیکسل: | 0.15 x 0.15 (mm) |
| جهت مشاهده: | همه زاویه های دید | رابط: | I2C، SPI اختیاری است |
| ارتباط: | پلاگین | شماره پین: | 30 پین (ممکن است سفارشی شود) |
| دمای عملیاتی: | -40C - +70C | دمای ذخیره: | -40C - +85C |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 0.96 اینچ ماژول صفحه نمایش OLED,ماژول صفحه نمایش OLED 128x64,OLED Display Module 128x64 |
||
** دانلود صفحه اطلاعات **
0صفحه نمایش OLED 96 اینچی 128x64 سفید / آبی / زرد / زرد آبیمعرفی محصول
صفحه نمایش OLED تک رنگ به یک صفحه نمایش OLED اشاره دارد که فقط می تواند یک رنگ مانند سفید، آبی و زرد را نشان دهد. این سه رنگ در میان اکثر کاربران بسیار رایج و محبوب هستند. علاوه بر این،در این صفحه نمایش، ما همچنین می توانیم یک نمایش دو رنگ زرد و آبی را ارائه دهیم، که همچنین به کاربران تجربه بصری خوبی می دهد.
ماژول نمایشگر OLED SFOS096XZ-7127AP یک صفحه نمایش گرافیکی COG با وضوح 128x64 با اندازه قطبی 0.96 اینچ است.مدل OLED به عنوان کیفیت صنعتی طراحی شده و دارای مزیت رقابتی قیمت است. این ماژول دارای یک IC SSD1315 داخلی است. از رابط های I2C و SPI پشتیبانی می کند. ولتاژ منبع برق منطقی 2.8V، ولتاژ منبع برق نمایش 9V، جریان عملیاتی VDD 160 μ A است.و چرخه کار راننده 1/64 است.
ماژول نمایش SFOS096XZ-7127AP OEL برای دستگاه های پوشیدنی، برنامه های خانگی هوشمند و موارد دیگر مناسب است. این ماژول می تواند در دمای بین -40 °C تا +70 °C کار کند.محدوده دمای نگهداری آن از -40 °C تا +85 °C است..
ویژگی ها
| محصول: |
0.96 اینچ اتصال پلاگین صفحه نمایش OLED |
| تعداد پیکسل ها: | 128×64 پیکسل |
| آي سي راننده: | SSD1315 یا معادل آن |
| حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | سفید، آبی، زرد و دو رنگ ((سفید/آبی) |
| وظیفه رانندگی: | ۱/ ۶۴ |
| منطقه فعال: | 21.74 × 11.175 (ملی متر) |
| اندازه پنل: | 24.7 × 16.6 × 1.3 (میلی متر) |
| پیکسل پیچ: | 0.17 × 0.175 (ملی متر) |
| اندازه پیکسل: | 0.15 × 0.15 (ملی متر) |
| رابط: | I2C، SPI اختیاری |
| جهت مشاهده: | همه زاویه های دید |
| اتصال: | پلاگین |
| شماره پین: | 30 پین (ممکن است سفارشی شود) |
| دمای عملیاتی: | -40C - +70C |
| دمای ذخیره سازی: | -40C - +85C |
| زمان عمر: | 50،000 ساعت @60cd/m2 |
| انطباق | مطابقت با REACH و RoHS |
0صفحه نمایش OLED 96 اینچی 128x64 سفید / آبی / زرد / زرد آبینقشه محصول
تعریف پین رابط
| نه | نماد | توضیحات |
| 1 | NC | هيچ ارتباطي نيست |
| 2 | C1N |
CXP/CXN-Pin برای خازن پمپ شارژ؛ با یک خازن به یکدیگر متصل شوید |
| 3 | C1P | |
| 4 | C2P | |
| 5 | C2N | |
| 6 | VBAT | منبع برق برای مدار تنظیم کننده پمپ شارژ |
| 7,10 | NC | هيچ ارتباطي وجود نداره |
| 8 | VSS | اين يه پيين زمين است |
| 9 | VDD | پین منبع برق برای کار منطق هسته ای |
| 11 | BS1 |
پین های انتخاب رابط اتوبوس MCU. |
| 12 | BS2 | |
| 13 | CS | این ورودی انتخاب تراشه است. |
|
14 |
انرژی های تجدید پذیر |
بازنشستن ورودی سیگنال.وقتی پین پایین کشیده می شود، آغاز تراشه اجرا می شود. نگه داشتن این پین بالا ((یعنی اتصال به VDD) در طول کار عادی |
|
15 |
A0 |
این پین کنترل Data/Command است. هنگامی که آن را HIGH کشیده می شود (یعنی به VDD متصل می شود) ، داده ها در D[7:0] به عنوان داده ها مورد استفاده قرار می گیرند. هنگامی که آن را پایین کشیده می شود، داده ها در D[7:0] به ثبت فرمان منتقل می شوند. در حالت I2C، این پین به عنوان SA0 برای انتخاب آدرس برده عمل می کند. هنگامی که رابط سریال سه سیم انتخاب می شود، این پین باید به VSS متصل شود. |
|
16 |
WR |
این یک پین ورودی کنترل خواندن / نوشتن است که به رابط MCU متصل می شود. هنگامی که حالت رابط کاربری 8080 انتخاب می شود، این پین ورودی Write (WR#) خواهد بود. عملیات نوشتن داده ها زمانی آغاز می شود که این پین LOW کشیده شود و تراشه انتخاب شود. |
|
17 |
تحقیق و توسعه |
هنگام اتصال به یک میکروپروسسر سری 8080، این پین سیگنال Read (RD#) را دریافت می کند. کار مجدد هنگامی آغاز می شود که این پین پایین کشیده شود و تراشه انتخاب شود. هنگامی که رابط سریال یا I2C انتخاب می شود، این پین باید به VSS متصل شود. |
|
18 تا 25 |
D0 ~ D7 |
این یک اتوبوس داده دو طرفه 8 بیتی است که به اتوبوس داده میکروپروسسر متصل می شود. هنگامی که حالت رابط سریال انتخاب می شود، D0 ورودی ساعت سریالی خواهد بود: SCLK؛D1 ورودی داده های سریالی خواهد بود: SDIN و D2 باید NC نگه داشته شود. هنگامی که حالت I2C انتخاب می شود، D2، D1 باید به هم متصل شود و به عنوان SDAout، SDAin در برنامه و D0 ورودی ساعت سریالی، SCL عمل کند. |
|
26 |
IREF |
این پین مرجع جریان خروجی بخش است. هنگامی که IREF خارجی استفاده می شود، یک مقاومت باید بین این پین و VSS متصل شود تا جریان IREF را در 30uA حفظ کند. هنگامی که IREF داخلی استفاده می شود، این پین باید NC باشد. |
|
27 |
VCOMH |
پین سیگنال COM سطح ولتاژ را غیرمنتخب کرده است. يه خازن بايد بين اين پيين و VSS.Com وصل بشه |
|
28 |
VCC |
منبع برق برای ولتاژ راننده پنل. این نیز مثبت ترین ولتاژ برق منبع پین است. هنگامی که پمپ شارژ فعال است، یک خازن باید بین این پین و VSS متصل شود. |
| 29,30 | NC | هيچ ارتباطي وجود نداره |
ویژگی های DC
| پست ها | نماد | دقیقه ای | -آره. | مکس | واحد | |
|
ولتاژ تغذیه |
IC ولتاژ منبع منطق | VDD | 1.65 | 3.0 | 3.5 | V |
| ولتاژ تغذیه تنظیم کننده پمپ شارژ |
VBAT |
3.0 |
3.3 |
4.5 |
V |
|
|
کار (برای پنل OLED) |
VCC |
7.0 |
7.5 |
8.0 |
V |
|
|
ورودی ولتاژ |
ولتاژ بالا | HIV | 0.8 × VDD | - | VDD | V |
| ولتاژ پایین | VIL | 0 | - | 0.2 × VDD | V | |
|
تولید ولتاژ |
ولتاژ بالا | VOH | 0.9 × VDD | - | VDD | V |
| ولتاژ پایین | VOL | VSS | - | 0.1 x VDD | V | |
ویژگی های الکترو اپتیک
| پست ها | نماد | دقیقه ای | -آره. | مکس | واحد | یادآوری | |
| روشنایی کار | L | 50 | 65 | - | cd /m2 | تمام پیکسل ها روشن هستند | |
| مصرف برق | P | - | 50 | 60 | mW |
۳۰ درصد پیکسل روشن |
|
| فرکانس فریم | فر | - | 105 | - | هرتز | - | |
|
رنگ هماهنگی |
آبی | CIE x | 0.11 | 0.15 | 0.19 |
CIE1931 |
اتاق تاریک |
| CIE y | 0.21 | 0.25 | 0.29 | ||||
|
زمان پاسخ
|
بلند شو | Tr | - | 10 | - | ما | - |
| پوسیدن | Td | - | 10 | - | ما | - | |
| نسبت کنتراست | Cr | 10000:1 | - | - | - | اتاق تاریک | |
| زاویه دید | θ | 160 | - | - | درجه تحصیلی | - | |
| زمان عمر عملیاتی | بالا | 22000 | - | - | ساعت ها | L= 65 cd/m2 | |

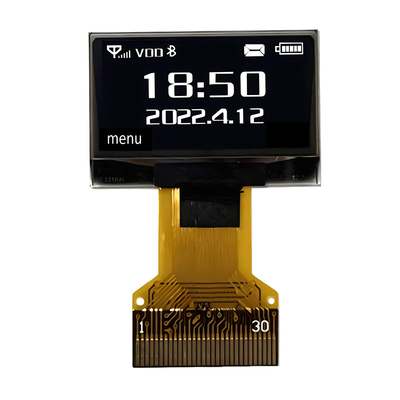

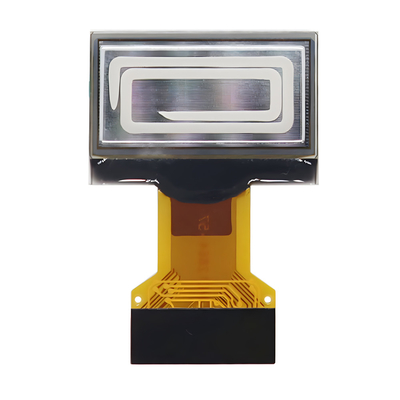

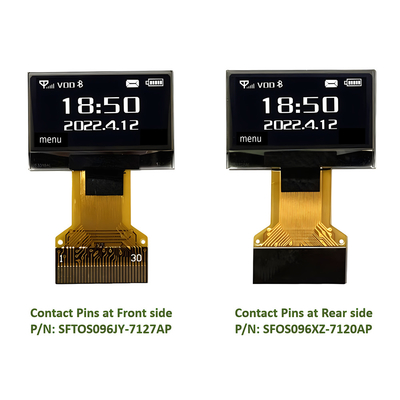

0صفحه نمایش OLED 96 اینچی 128x64 سفید / آبی / زرد / زرد آبیتصویر محصول
