جزئیات محصول:
|
| محصول: | ماژول صفحه نمایش 1.3 اینچی OLED | تعداد پیکسل ها: | گرافیک 128x64 |
|---|---|---|---|
| آی سی درایور: | CH1116G یا معادل آن | حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | مونو سفید، آبی، اختیاری | وظیفه رانندگی: | 1/64 وظیفه |
| اندازه پنل: | 34.5 x 23.0 x 1.4 (mm) | منطقه فعال: | 29.42 × 14.7 (ملی متر) |
| Pixel Pitch: | 0.23 x 0.23 (mm) | اندازه پیکسل: | 0.21 × 0.21 ((ملی متر) |
| جهت مشاهده: | همه زاویه های دید | رابط: | 8 بیت 68XX/80XX، SPI 3/4 سیم، I2C |
| ارتباط: | پلاگین | شماره پین: | 30 پین |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول صفحه نمایش OLED تک رنگ,ماژول صفحه نمایش OLED 128x64 پیکسل,128x64 Pixel OLED Display Module |
||

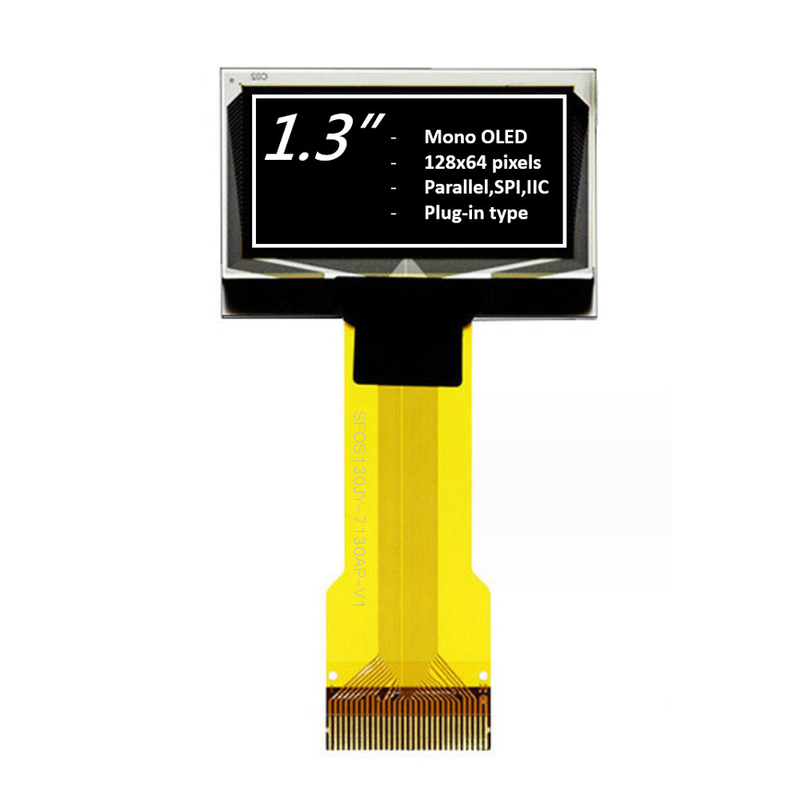

1ماژول صفحه نمایش OLED تک رنگ ۳ اینچی 128x64 پیکسلنقشه محصولمعرفی محصول
SFOS130JY-7130AP OLED Display Module یک صفحه نمایش گرافیکی COG با وضوح 128x64 است که قطر آن 1.3 اینچ است.مدل OLED به عنوان درجه صنعتی طراحی شده است که دارای مزیت قیمت رقابتی است. ماژول با CH1116G IC ساخته شده است؛ از 8-bit 68XX/80XX Parallel، SPI 3/4-wire، رابط I2C پشتیبانی می کند. ولتاژ تغذیه برای منطق 4V است، ولتاژ تغذیه برای نمایش 14V است،جریان عملیاتی برای VDD 180μA است، وظیفه رانندگی 1/64 ماژول نمایش SFOS130Y-7130AP OEL می تواند در دمای -40 °C تا + 80 °C کار کند؛ دمای ذخیره سازی آن از -40 °C تا + 80 °C است.
| محصول: | 1ماژول صفحه نمایش OLED 3 اینچی |
| تعداد پیکسل ها: | گرافیک 128x64 |
| حالت نمایش: | ماتریس منفعل |
| آي سي راننده: | CH1116G یا معادل آن |
| رنگ نمایش: | مونو سفید، آبی، اختیاری |
| وظیفه رانندگی: | ۱/ ۶۴ |
| اندازه پنل: | 34.5 × 23.0 × 1.4 (میلی متر) |
| منطقه فعال: | 29.42 × 14.7 (ملی متر) |
| پیکسل پیچ: | 0.23 × 0.23 ((ملی متر) |
| اندازه پیکسل: | 0.21 × 0.21 ((ملی متر) |
| رابط: | 8 بیتی 68XX/80XX، SPI 3/4 سیم، I2C |
| شماره پین: | 30 پین |
| جهت مشاهده: | همه زاویه های دید |
| اتصال: | اتصال پلاگین |
| زمان عمر: | 50،000 ساعت @60cd/m2 |
| انطباق | مطابقت با REACH و RoHS |
ویژگی ها
10این صفحه نمایش OLED 1.3 اینچی دارای زمان پاسخ سریعتر از 10 میکروسکن در 25 درجه سانتیگراد است.
10این محصول ۱٫۳ اینچ مونو ال ای دی دارای روشنایی بالا و این محصول دارای نسبت کنتراست تا ۲۰۰۰ است:1.
11این محصول OLED 1.3 اینچی با هزینه پایین مصرف برق کمتری دارد - که انتشار دی اکسید کربن را کاهش می دهد.
1ماژول صفحه نمایش OLED تک رنگ ۳ اینچی 128x64 پیکسلنقشه محصول
تعریف پین
حداکثر امتیازات مطلق
توجه: تمام ولتاژ های فوق بر اساس VSS = 0V هستند.
توجه: هنگامی که این ماژول بیش از حداکثر قابلیت های مطلق بالا استفاده می شود، ممکن است شکستگی دائمی ماژول رخ دهد.استفاده از این ماژول در شرایط طبق بخش 3 مطلوب است.اگر این ماژول بیش از این شرایط استفاده شود، ممکن است خرابی ماژول رخ دهد و قابلیت اطمینان ماژول وخیم شود.
توجه: محدوده های دمایی تعریف شده شامل قطبگیر نمی شود. حداکثر دمای مقاومت قطبگیر باید 80°C باشد.
توجه: VCC = 12.0V، Ta = 25°C، 50٪ Checkerboard. پیکربندی نرم افزار طبق بخش 4.4 Initialization است. پایان عمر به عنوان 50٪ از روشنایی اولیه مشخص شده است.میانگین عمر کار در دمای اتاق با استفاده از عملکرد شتاب دهنده در شرایط دمای بالا تخمین زده می شود..
ویژگی های نوری
ویژگی های DC

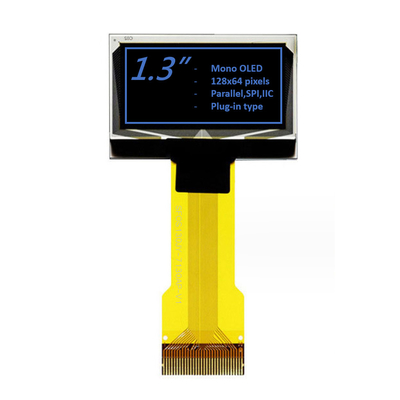

1ماژول صفحه نمایش OLED تک رنگ ۳ اینچی 128x64 پیکسلنقشه محصولمحصولتصویر
تاسیسات کارخانه و گواهینامه ها
صفحه نمایش گرافیکی OLED SAEF Technology در سه ساختار مکانیکی از جمله COB، COG و فناوری ماتریس منفعل TAB در دسترس است.رزولوشن گرافیک تک رنگ OLED در صفحه نمایش گرافیک OLED 50x16، 64x128 OLED، 100x16 OLED، 100x32 گرافیک OLED، 200x16 گرافیک OLED، OLED 128x32, صفحه نمایش OLED 128x64, OLED 128x128, و 256x64 صفحه نمایش OLED.صفحه نمایش گرافیکی OLED در طیف محصولات SAEF دارای کنترل کننده های داخلی است و رابط ها شامل موازی هستنداین ماژول های نمایش OLED دارای ولتاژ 3 ولت یا 5 ولت بسته به وضوح / رنگ هستند.
SAEF طیف گسترده ای از ماژول های نمایش OLED را در اندازه های 0.42 "تا 5.5" OLED ارائه می دهد ، مانند نمایشگر 0.42" میکرو OLED ، نمایشگر 0.49 "OLED ، نمایشگر 0.66" مینی OLED ، 0.69" OLED ، 0.77" OLED ، 0.87" OLED ، 0.صفحه نمایش OLED 91 اینچی، صفحه نمایش OLED 0.95 اینچی، صفحه نمایش OLED 0.96 اینچی، صفحه نمایش OLED 1.3 اینچی، صفحه نمایش OLED 1.5 اینچی، صفحه نمایش OLED 2 اینچی، صفحه نمایش OLED 2.4 اینچی، صفحه نمایش OLED 2.7 اینچی، صفحه نمایش OLED 5.5 اینچی و راه حل های طراحی سفارشی.
