جزئیات محصول:
|
| محصول: | 0ماژول صفحه نمایش OLED.66 اینچی | تعداد پیکسل ها: | 64x48 گرافیک |
|---|---|---|---|
| آی سی درایور: | SSD1315 یا معادل آن | حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) | وظیفه رانندگی: | 1/48 وظیفه |
| اندازه پنل: | 16.42 x 16.9 x 1.25 (ملی متر) | منطقه فعال: | 13.42 x 10.06 (mm) |
| Pixel Pitch: | 0.21 × 0.21 ((ملی متر) | اندازه پیکسل: | 0.19 x 0.19 ((ملی متر) |
| جهت مشاهده: | همه زاویه های دید | رابط: | موازی، SPI، I2C |
| ارتباط: | جوشاندن/بار گرم | شماره پین: | 28 پین |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 0صفحه نمایش گرافیکی OLED ۶۶ اینچی,ماژول صفحه نمایش گرافیکی OLED,ماژول نمایش 64x48 پیکسل OLED,Graphic OLED Display Module,64x48 Pixels OLED Display Module |
||
در مورد این محصول SFOS066XZ-7115AN ماژول نمایش OLED
ماژول نمایش OLED SFOS066XZ-7115AN یک راه حل نمایش فشرده و با وضوح بالا است که برای کاربردهای مختلف طراحی شده است.به خصوص آنهایی که نیاز به یک شکل کوچک و قابلیت اطمینان صنعتی دارند.در اینجا خلاصه ای از ویژگی های اصلی و مشخصات آن است:
مشخصات صفحه نمایش:
درجه صنعتی:
IC کنترل کننده:
رابط ها:
ولتاژ و جریان:
وظیفه راننده:
محدوده دما:
کاربردها:
قیمت:
ملاحظات اضافی:
ماژول نمایش OLED SFOS066XZ-7115AN یک راه حل نمایش همه کاره برای برنامه هایی است که در آن ترکیبی از اندازه کوچک، وضوح بالا و قابلیت اطمینان صنعتی مورد نیاز است.مصرف انرژی پایین و پشتیبانی از چندین رابط ارتباطی آن را به یک انتخاب محبوب برای طراحان و مهندسان کار بر روی دستگاه های نسل بعدی تبدیل می کند.
ویژگی ها
| محصول: | 0ماژول صفحه نمایش OLED 66 اینچی |
| تعداد پیکسل ها: | 64x48 گرافیک |
| آي سي راننده: | SSD1315 یا معادل آن |
| رابط: | موازی، SPI، I2C |
| حالت نمایش: | ماتریس منفعل |
| وظیفه رانندگی: | ۱/۴۸ |
| رنگ نمایش: | تک رنگ (سفید) |
| اندازه پنل: | 16.42 × 16.9 × 1.25 (ملی متر) |
| منطقه فعال: | 13.42 × 10.06 (ملی متر) |
| پیکسل پیچ: | 0.21 × 0.21 ((ملی متر) |
| اندازه پیکسل: | 0.19 × 0.19 ((ملم) |
| جهت مشاهده: | همه زاویه های دید |
| شماره پین: | 28 پین |
| اتصال: | جوشاندن / Hotbar (Plug-in قابل سفارشی سازی) |
| زمان عمر: | 50،000 ساعت @60cd/m2 |
| انطباق | مطابقت با REACH و RoHS |
طرح طرح
تعریف پین
| پين شماره | نماد | I/O | عملکرد |
| 1 |
N.C. (GND) |
- | پین رزرو شده (پین پشتیبان) |
| 2 تا 5 |
C1P / C1N C2P / C2N |
من |
ترمینال مثبت خازن inverting پرواز ترمینال منفی خازن Flying Boost |
| 6 |
VBAT |
P |
منبع برق برای مدار کنورتر DC/DC |
| 7 |
VSS |
P |
زمین مدار منطق |
| 8 | VDD | P | منبع برق برای منطق |
| 9 تا 10 |
BS1 BS2 |
من |
پروتکل ارتباط انتخاب |
| 11 |
CS# |
من |
انتخاب تراشه |
| 12 |
RES# |
من |
تنظیم مجدد قدرت برای کنترل کننده و راننده |
| 13 |
D/C# |
من |
داده ها/کنترول فرمان |
| 14 | R/W# | من | خواندن / نوشتن انتخاب یا نوشتن |
| 15 |
E/RD# |
من |
خواندن / نوشتن فعال یا خواندن |
| 16 تا 23 | D0~D7 | I/O | اتوبوس ورودی/خرید داده های میزبان |
| 24 |
IREF |
من |
مرجع فعلی برای تنظیم روشنایی |
| 25 |
VCOMH |
اوه |
ولتاژ خروجی سطح بالا برای سیگنال COM |
| 26 |
VCC |
P |
منبع برق پنل OEL |
| 27 | VLSS | - | زمین مدار منطق |
| 28 | N.C. (GND) | - | پین رزرو شده (پین پشتیبان) |
ویژگی های نوری
| ویژگی ها | نماد | شرایط | دقیقه | نوع | مکس | واحد | |||
|
روشنایی (VCC به صورت خارجی عرضه می شود) |
lbr
|
یادداشت 5 | 80 | - | - | cd/m2 | |||
|
روشنایی (VCC توسط DC/DC داخلی تولید می شود) |
یادداشت 6 | 80 | 100 | - | cd/m2 | ||||
| C.I.E. (سفيد) | ۱۹۳۱ | 0.250.27 | 0.۲۹۰31 | 0.۳۳۰35 | |||||
| کنتراست اتاق تاریک | - | 2000:1 | - | ||||||
| زاویه دید | - | آزاد | - | درجه |
ویژگی های DC
| ویژگی ها | نماد | شرایط | دقیقه | نوع | مکس | واحد |
| ولتاژ تغذیه برای منطق | VDD | 1.65 | 2.8 |
3.5 8.0 |
V | |
|
ولتاژ تغذیه برای نمایش (از خارج تامین می شود) ولتاژ تغذیه برای DC/DC |
VCC |
|
7.0 | 7.5 | V | |
| VBAT | 3.5 | - |
4.2
- |
V | ||
|
ولتاژ تغذیه برای نمایش (به وسیله DC/DC داخلی تولید می شود) ورودی سطح بالا |
VCC |
|
7.0 | 7.5 | V | |
| HIV | 0.8×VDD | - |
VDD 0.2×VDD VDD 0.1×VDD
19 |
V | ||
| ورودی سطح پایین | VIL | IOUT = 100μA، 3.3MHz | 0 | - | V | |
| تولید سطح بالا | VOH | IOUT = 100μA، 3.3MHz | 0.9×VDD | - | V | |
| خروجی سطح پایین | VOL | IOUT = 100μA، 3.3MHz | 0 | - | V | |
| جریان عملیاتی برای VDD | IDD | - | 180 | μA | ||
|
جریان عملیاتی برای VCC (VCC از خارج تامین می شود) |
ICC |
- |
- |
5 |
mA |
|
| جریان کار برای VBAT (VCC تولید شده توسط DC/DC داخلی) | IBAT |
|
- |
14 |
mA |
|
| جریان حالت خواب برای VDD | IDD، SLEEP | - | 1 |
10
10 |
μA | |
| حالت خواب فعلی برای VCC | ICC، SLEEP | - | 2 | μA |

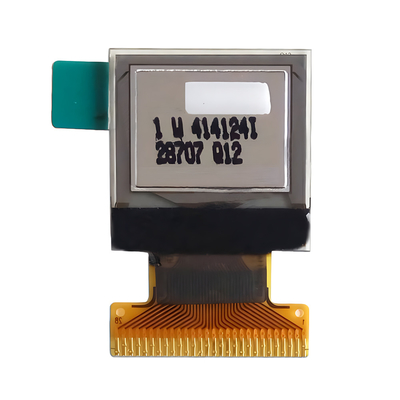

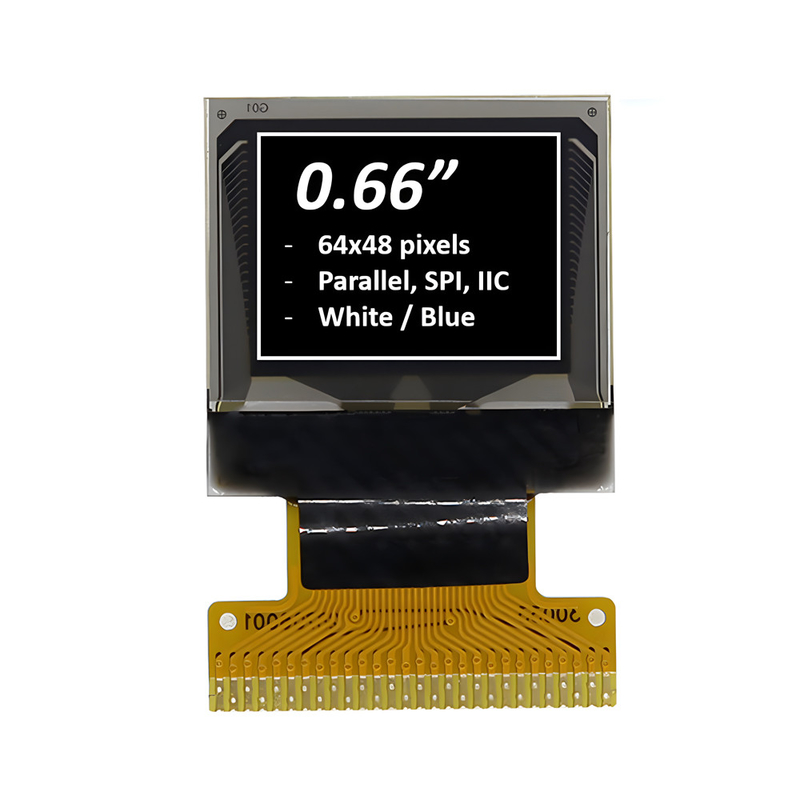

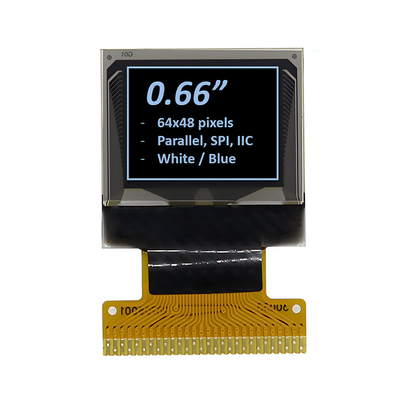

تصویر محصول
