0.63 اینچ 120x28 پیکسل ماژول نمایش OLED، 0.63 اینچ OEL Matrix Display معرفی محصول
SFOS063XZ-7114AN ماژول صفحه نمایش OLED یک صفحه نمایش گرافیکی COG با وضوح 120x28 است که اندازه قطب آن 0.63 اینچ است.مدل OLED به عنوان درجه صنعتی طراحی شده است که دارای مزیت قیمت رقابتی است. ماژول با SSD1312 IC ساخته شده است؛ از رابط I2C پشتیبانی می کند. ولتاژ تغذیه برای منطق 2.8V معمولی است، که از 1.65V تا 3.3V می باشد، ولتاژ تغذیه برای نمایش 8V است،جریان عملیاتی برای VDD 180μA است، کار راننده 1/28.ماژول نمایش SFOS063XZ-7114AN OEL برای دستگاه های پوشیدنی، برنامه های خانگی هوشمند و غیره مناسب است. این ماژول می تواند در دمای -40 °C تا +80 °C کار کند.دمای نگهداری آن بین -40°C تا +85°C است.
ویژگی ها
1این صفحه نمایش مینی OLED 0.63 اینچی دارای وضوح 120X28 است و دارای تراشه SSD1312 است.
2این ماژول صفحه نمایش OLED 0.63 اینچی مصرف برق بسیار کم دارد: روشنایی صفحه نمایش کامل 0.08w.
3. این صفحه نمایش ميكرو OLED 0.63 اينچ نوع سولدر شده است، ما می توانیم FPC را با توجه به الزامات مشتری سفارشی سازیم.
4این محصول OLED 0.63 اینچ 120x28 برای رابط IIC طراحی شده است.
5. این ماژول صفحه نمایش OLED 0.63 اینچی دارای زاویه دید نامحدود "تا 175 درجه" است.
6این محصول OLED 0.63 اینچ 120x28 برای دستگاه های پوشیدنی، برنامه های خانگی هوشمند و غیره مناسب است.
7این محصول IIC OLED 0.63 اینچ دارای یک طراحی خودروشن است، هیچ نور پس زمینه ای مورد نیاز نیست، و صفحه نمایش می تواند خودروشن باشد.نقاط روشن و روشن که حتی در فونت های کوچک بسیار قابل خواندن هستند.
8صفحه نمایش OLED 0.63 اینچی برای دستگاه های پوشیدنی، برنامه های خانگی هوشمند و غیره مناسب است.
9این صفحه نمایش OLED 0.63 اینچی دارای زمان پاسخ سریع تر از "10 میکروسکنید در +25 درجه سانتیگراد" است.
10این محصول 0.63 اینچ مونو OLED دارای روشنایی بالا و این محصول دارای نسبت کنتراست تا 2000 است:1.
11این محصول OLED 0.63 اینچی با هزینه پایین مصرف برق کمتری دارد - که انتشار دی اکسید کربن را کاهش می دهد.
| محصول: |
0ماژول صفحه نمایش OLED 63 اینچی |
| آي سي راننده: |
SSD1312 یا معادل آن |
| رابط: |
I2C |
| رنگ نمایش: |
تک رنگ (سفید) |
| تعداد پیکسل ها: |
120x28 پیکسل |
| حالت نمایش: |
ماتریس منفعل |
| وظیفه رانندگی: |
۲۸، ۲۹ |
| اندازه پنل: |
21.54 × 6.62 × 1.22 (ملی متر) |
| منطقه فعال: |
15.58 × 3.62 (ملی متر) |
| پیکسل پیچ: |
0.13 × 0.13 (ملی متر) |
| اندازه پیکسل: |
0.11 × 0.11 (میلی متر) |
| شماره پین: |
14 پین (ممکن است سفارشی شود) |
| جهت مشاهده: |
همه زاویه های دید |
| اتصال: |
جوشاندن / Hotbar (تخصیص پذیر) |
| زمان عمر: |
50،000 ساعت @60cd/m2 |
| انطباق |
مطابقت با REACH و RoHS |
0.63 اینچ 120x28 پیکسل ماژول نمایش OLED، 0.63 اینچ OEL Matrix Display
حداکثر امتیازات مطلق
ویژگی های نوری
تعریف پین
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
ترمینال مثبت از Flying Inverting Capacitor، ترمینال منفی از Flying Boost Capacitor. خازن های شارژ پمپ بین ترمینال ها مورد نیاز هستند.آنها باید شناور زمانی که کنورتر استفاده نمی شود.
پین 5VDD2VBAT
منبع برق برای مدار کنورتر DC / DC. این پین منبع برق برای بافر داخلی کنورتر ولتاژ DC / DC است. هنگام استفاده از کنورتر باید به منبع خارجی متصل شود.این باید به VDD متصل شود زمانی که کنورتر استفاده نمی شود.
پین6، VBREFNC
پین7، VSS
زمین مدار منطقی این یک پین زمین است. این به عنوان مرجع برای پین های منطقی عمل می کند. باید به زمین خارجی متصل شود.
پین8، VDD1
منبع برق برای منطق. این یک پین ولتاژ است. باید به یک منبع خارجی متصل شود.
پین9، RES#
تنظیم مجدد قدرت برای کنترل کننده و راننده. این پین ورودی سیگنال تنظیم مجدد است. هنگامی که پین پایین است، شروع تراشه اجرا می شود. این پین را در هنگام کار عادی بالا نگه دارید.
پین10، SCL
سیگنال ساعت اتوبوس IIC. انتقال اگر اطلاعات در اتوبوس I2C در حال دنبال کردن یک سیگمال ساعت است. هر انتقال بیت داده در طول یک دوره ساعت از این پین اتفاق می افتد.
پین11، SDA
I2C Bus Data Signal. این پین به عنوان یک کانال ارتباطی بین فرستنده و گیرنده عمل می کند.
پين 12، IREF
در حال حاضر مرجع برای تنظیم روشنایی. این پین است قطعه فعلی مرجع پین. یک مقاومت باید بین این پین و VSS متصل شود. جریان را در حداکثر 12.5uA تنظیم کنید.
پین13، VCOMH
سطح بالا ولتاژ خروجی برای سیگنال COM. این پین پین ورودی برای سطح بالا ولتاژ خروجی برای سیگنال های COM است. هک باید بین این پین و VSS متصل شود.
پین14، VCC
منبع برق برای پنل OEL. این مثبت ترین پین ولتاژ منبع تراشه است. یک خازن ثبات باید بین این پین و VSS متصل شود زمانی که کنورتر استفاده می شود.وقتي که کنورتر استفاده نشده بايد به منبع خارجي متصل بشه.

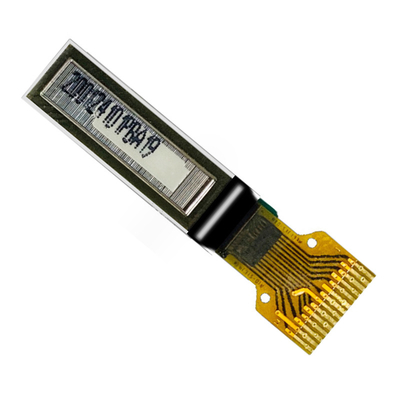

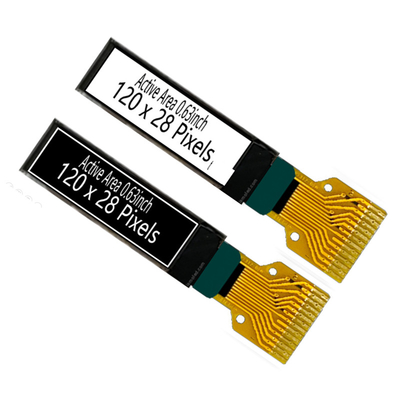

0.63 اینچ 120x28 پیکسل ماژول نمایش OLED، 0.63 اینچ OEL Matrix Displayتصویر محصول
تاسیسات کارخانه و گواهینامه ها
صفحه نمایش گرافیکی OLED SAEF Technology در سه ساختار مکانیکی از جمله COB، COG و فناوری ماتریس منفعل TAB در دسترس است.رزولوشن گرافیک تک رنگ OLED در صفحه نمایش گرافیک OLED 50x16، 64x128 OLED، 100x16 OLED، 100x32 گرافیک OLED، 200x16 گرافیک OLED، OLED 128x32, صفحه نمایش OLED 128x64, OLED 128x128, و 256x64 صفحه نمایش OLED.صفحه نمایش گرافیکی OLED در طیف محصولات SAEF دارای کنترل کننده های داخلی است و رابط ها شامل موازی هستنداین ماژول های نمایش OLED دارای ولتاژ 3 ولت یا 5 ولت بسته به وضوح / رنگ هستند.
SAEF طیف گسترده ای از ماژول های صفحه نمایش OLED را در اندازه های 0.42 تا 5.5 اینچ OLED ارائه می دهد ، مانند صفحه نمایش 0.42 اینچ میکرو OLED ، صفحه نمایش 0.49 اینچ OLED ، صفحه نمایش 0.5 اینچ OLED ، صفحه نمایش 0.54 اینچ OLED ، صفحه نمایش 0.63 اینچ OLED ، صفحه نمایش 0.49 اینچ OLED ،صفحه نمایش مینی OLED 66 اینچی، صفحه نمایش OLED 0.69 اینچ ، صفحه نمایش OLED 0.91 اینچ ، صفحه نمایش OLED 0.95 اینچ ، صفحه نمایش OLED 0.96 اینچ ، صفحه نمایش OLED 1.5 اینچ ، صفحه نمایش OLED 2 اینچ ، صفحه نمایش OLED 2.4 اینچ ، صفحه نمایش OLED 2.7 اینچ ، صفحه نمایش OLED 5.5 اینچ و راه حل های طراحی سفارشی.
