جزئیات محصول:
|
| محصول: | ماژول نمایشگر OLED 0.96 اینچ | تعداد پیکسل ها: | 128x64 پیکسل |
|---|---|---|---|
| آی سی درایور: | SSD1315 یا معادل آن | حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) | وظیفه رانندگی: | 1/64 وظیفه |
| اندازه پنل: | 24.7 x 16.6 x 1.3 (میلی متر) | منطقه فعال: | 21.74 x 11.175 (ملی متر) |
| Pixel Pitch: | 0.17 x 0.175 (mm) | اندازه پیکسل: | 0.15 x 0.15 (mm) |
| جهت مشاهده: | همه زاویه های دید | رابط: | I2C، SPI اختیاری است |
| ارتباط: | پلاگین | شماره پین: | 30 پین (ممکن است سفارشی شود) |
| دمای عملیاتی: | -40C - +70C | دمای ذخیره: | -40C - +85C |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 0.96 اینچ ماژول صفحه نمایش OLED,صفحه نمایش اولد 128x64,صفحه نمایش SPI I2C 0.96 اینچ OLED,oled display 128x64,SPI I2C 0.96 inch oled display |
||

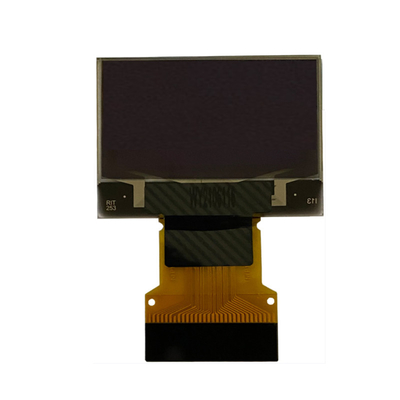

قیمت عمده فروش 0.96 اینچ ماژول صفحه نمایش OLED 128x64 پیکسل SPI IIC رابط اتصال پلاگین معرفی محصول

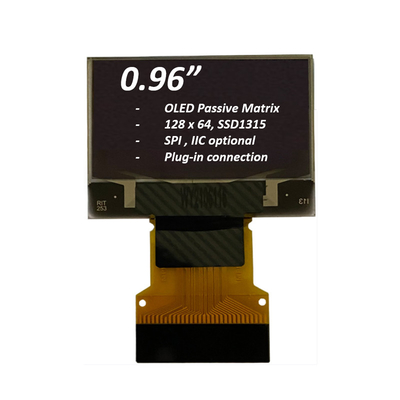

ماژول نمایش OLED SFOS096XZ-7120AP یک صفحه نمایش گرافیکی COG با وضوح 128x64 است که قطر آن 0.96 اینچ است.مدل OLED به عنوان درجه صنعتی طراحی شده است که دارای مزیت قیمت رقابتی است. ماژول با SSD1315 IC ساخته شده است؛ از رابط I2C و SPI پشتیبانی می کند. ولتاژ تغذیه برای منطق 2.8V است، ولتاژ تغذیه برای نمایش 9V است، جریان عملیاتی برای VDD 160μA است،کار راننده 1/64.

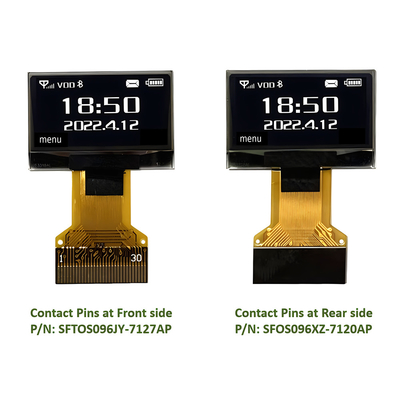

ماژول نمایش SFOS096XZ-7120AP OEL برای دستگاه های پوشیدنی، برنامه های خانگی هوشمند و غیره مناسب است. این ماژول می تواند در دمای -40 °C تا +70 °C کار کند.دمای نگهداری آن بین -40°C تا +85°C است.
| محصول: | ماژول صفحه نمایش OLED 0.96 " |
| تعداد پیکسل ها: | 128×64 پیکسل |
| آي سي راننده: | SSD1315 یا معادل آن |
| حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) |
| وظیفه رانندگی: | ۱/ ۶۴ |
| منطقه فعال: | 21.74 × 11.175 (ملی متر) |
| اندازه پنل: | 24.7 × 16.6 × 1.3 (میلی متر) |
| پیکسل پیچ: | 0.17 × 0.175 (ملی متر) |
| اندازه پیکسل: | 0.15 × 0.15 (ملی متر) |
| رابط: | I2C، SPI اختیاری |
| جهت مشاهده: | همه زاویه های دید |
| اتصال: | پلاگین |
| شماره پین: | 30 پین (ممکن است سفارشی شود) |
| دمای عملیاتی: | -40C - +70C |
| دمای ذخیره سازی: | -40C - +85C |
| زمان عمر: | 50،000 ساعت @60cd/m2 |
| انطباق | مطابقت با REACH و RoHS |
قیمت عمده فروشی 0.96 اینچ ماژول صفحه نمایش OLED 128x64 پیکسل SPI IIC رابط اتصال پلاگین
تعریف پین
پين1، ن.سي. (GND)پین رزرو شده (پین پشتیبانی) پین های پشتیبانی می توانند تأثیرات استرس بر پین های عملکرد را کاهش دهند. این پین ها باید به عنوان مدار حفاظت ESD به زمین خارجی متصل شوند.
پين2، پين3، پين4، پين5ترمینال مثبت از Flying Inverting Capacitor، ترمینال منفی از Flying Boost Capacitor، خازن های شارژ پمپ بین ترمینال ها مورد نیاز هستند.آنها باید شناور زمانی که کنورتر استفاده نمی شود.
پین6، VBATمنبع برق برای مدار کنورتر DC / DC این پین منبع برق برای بافر داخلی کنورتر ولتاژ DC / DC است. هنگام استفاده از کنورتر باید به منبع خارجی متصل شود.آن را باید به VDD متصل زمانی که کنورتر استفاده نمی شود.
پین7، پين 12 ، پين 16 ، پين 21 ~ 25 ، NCپین رزرو شده پین NC بین پین های عملکرد برای طراحی سازگار و انعطاف پذیر رزرو شده است.
پین8، VSS،زمین مدار منطقی این یک پین زمین است. این به عنوان مرجع برای پین های منطقی عمل می کند. باید به زمین خارجی متصل شود.
پین9، VDD،منبع برق برای منطق این یک پین منبع ولتاژ است. باید به یک منبع خارجی متصل شود.
پین10، پين11، BS0، BS1،پروتکل ارتباط انتخاب این پین ها ورودی انتخاب رابط MCU هستند.
پین13، CS#،Chip Select این پین ورودی انتخاب تراشه است. تراشه تنها زمانی برای ارتباطات MCU فعال می شود که CS # پایین کشیده شود.
پین14، RST#،تنظیم مجدد قدرت برای کنترل کننده و راننده این پین ورودی سیگنال تنظیم مجدد است. هنگامی که پین پایین است، شروع تراشه اجرا می شود. این پین را در هنگام کار عادی بالا نگه دارید.
پین15، D/C#،کنترل داده ها / دستورات. این پین پین کنترل داده ها / دستورات است. هنگامی که پین بالا کشیده می شود، ورودی در D7 ~ D0 به عنوان داده های نمایش در نظر گرفته می شود. هنگامی که پین پایین کشیده می شود،ورودی در D7 ~ D0 به ثبت فرمان منتقل می شودهنگامی که پین بالا کشیده می شود و حالت رابط سریال انتخاب می شود، داده های SDIN به عنوان داده تفسیر می شوند. هنگامی که پایین کشیده می شود، داده های SDIN به ثبت فرمان منتقل می شوند.در حالت I2C، این پین به عنوان SA0 برای انتخاب آدرس برده عمل می کند. برای رابطه دقیق با سیگنال های رابط MCU، لطفاً به نمودار ویژگی های زمان بندی مراجعه کنید.
پین18~Pin20, D0~D2,این پین ها اتوبوس داده های دو طرفه هستند که به اتوبوس داده MCU متصل می شوند. توصیه می شود پین های استفاده نشده را با LOW متصل کنید. هنگامی که حالت رابط سریال انتخاب می شود،D2 باید با D1 به عنوان ورودی داده های سریال متصل شود: SDIN، و D0 ورودی ساعت سریالی خواهد بود: SCLK. هنگامی که حالت I2C انتخاب می شود، D2، D1 باید به هم متصل شود و به عنوان SDAout، SDAin در برنامه و D0 ورودی ساعت سریالی، SCL عمل کند.
پين 26IREF،مرجع فعلی برای تنظیم روشنایی.این پین یک پین مرجع جریان بخش است. یک مقاومت باید بین این پین و VSS متصل شود. جریان را به حداکثر 12.5A تنظیم کنید.
پين 27،VCOMH،ولتاژ خروجی سطح بالا برای سیگنال COM. این پین پین ورودی برای سطح ولتاژ خروجی بالا برای سیگنال های COM است. یک خازن باید بین این پین و VSS متصل شود.
پين28،VCC،منبع برق برای پنل OEL. این مثبت ترین ولتاژ منبع پین تراشه است. یک خازن ثبات باید بین این پین و VSS متصل زمانی که کنورتر استفاده می شود.وقتی که کنورتر استفاده نمی شود باید به یک منبع خارجی متصل شود.
پين 29،VLSS,زمین مدار آنالوگ این یک پین زمین آنالوگ است. باید به VSS متصل شود.
پين30، ن.سي. (GND)پین رزرو شده (پین پشتیبانی) پین های پشتیبانی می توانند تأثیرات استرس بر پین های عملکرد را کاهش دهند. این پین ها باید به عنوان مدار حفاظت ESD به زمین خارجی متصل شوند.
حداکثر امتیاز مطلق
ویژگی های نوری
* اندازه گیری نوری در VDD1 = 2.8V، VPP = 8.0V و 7.4V انجام شده است. پیکربندی نرم افزار طبق بخش 4.4 است.
محتوای تست های قابلیت اطمینان
* نمونه هایی که برای آزمایشات فوق استفاده می شوند شامل قطبی کننده نیستند.
* هیچ رطوبتی در طول آزمایش مشاهده نمی شود.
قیمت عمده فروش 0.96 اینچ ماژول صفحه نمایش OLED 128x64 پیکسل SPI IIC رابط پلاگین اتصال Product تصویر

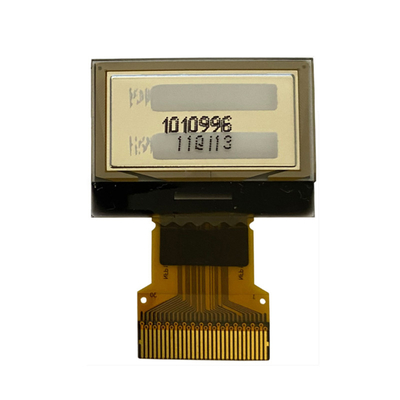

SAEF Technology یک تامین کننده ماژول OLED حرفه ای است. ما طیف گسترده ای از نمایشگر های متریکسی OLED (PMOLED) / OLED dot matrix و طراحی سفارشی ماژول های OLED کاراکتر را ارائه می دهیم.صفحه نمایش های گرافیکی OLED و صفحه نمایش OLEDساختار مکانیکی شامل انواع Chip on Board (COB) ، Chip on Glass (COG) و TAB (Tape Automated Bonded) است. مشتریان می توانند برنامه های خود را از STN LCD به نمایشگاه های OLED به راحتی ارتقا دهند.ماژول های OLED SAEF دارای تمام مزایای مهم هستند:
صفحه نمایش گرافیکی OLED SAEF Technology در سه ساختار مکانیکی از جمله COB، COG و فناوری ماتریس منفعل TAB در دسترس است.رزولوشن گرافیک تک رنگ OLED در صفحه نمایش گرافیک OLED 50x16، 64x128 OLED، 100x16 OLED، 100x32 گرافیک OLED، 200x16 گرافیک OLED، OLED 128x32, صفحه نمایش OLED 128x64, OLED 128x128, و 256x64 صفحه نمایش OLED.صفحه نمایش گرافیکی OLED در طیف محصولات SAEF دارای کنترل کننده های داخلی است و رابط ها شامل موازی هستنداین ماژول های نمایش OLED دارای ولتاژ 3 ولت یا 5 ولت بسته به وضوح / رنگ هستند.
SAEF طیف گسترده ای از ماژول های نمایش OLED را در اندازه های 0.42 "تا 5.5" OLED ارائه می دهد، مانند نمایشگر 0.42" میکرو OLED، نمایشگر 0.49" OLED، نمایشگر 0.5" OLED، نمایشگر 0.54" OLED، نمایشگر 0.66" مینی OLED,صفحه نمایش OLED 0.69 اینچی، صفحه نمایش OLED 0.77 اینچی، ماژول صفحه نمایش OLED 0.87 اینچی، صفحه نمایش OLED 0.91 اینچی، صفحه نمایش OLED 0.95 اینچی، صفحه نمایش OLED 0.96 اینچی، صفحه نمایش OLED 1.5 اینچی، صفحه نمایش OLED 2 اینچی، صفحه نمایش OLED 2.4 اینچی، صفحه نمایش OLED 2.7 اینچی، صفحه نمایش OLED 5.5 اینچی،و راه حل های طراحی سفارشی.
