روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12

روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12

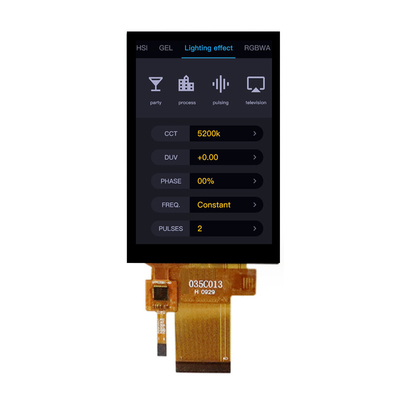

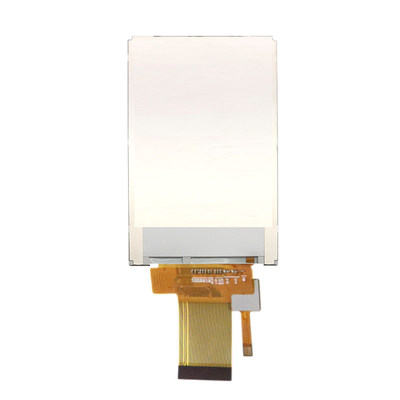

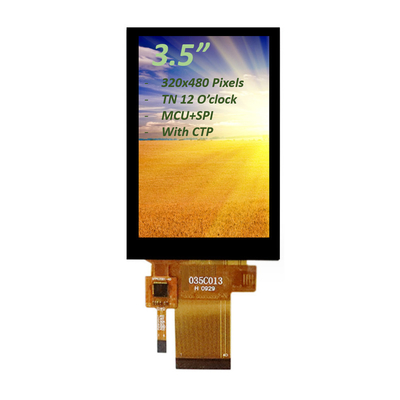

روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12

تصویر بزرگ :  روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12

جزئیات محصول:
محل منبع: شنژن / چین
نام تجاری: SAEF
گواهی: ISO9001 / ISO14000
شماره مدل: SFTO350PY-7118A-CT
سند: SFTO350PY-7118ACT.pdf
پرداخت:
مقدار حداقل تعداد سفارش: 3 عدد
قیمت: قابل مذاکره
جزئیات بسته بندی: بسته صادرات استاندارد
زمان تحویل: 1-5 هفته
شرایط پرداخت: L/C، T/T، Western Union، Paypal
قابلیت ارائه: 3000 هزار عدد در ماه

روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12

شرح
محصول: صفحه نمایش 3.5 اینچی TFT LCD قطعنامه: 320x480 HVGA
جهت مشاهده: ساعت 12 شماره پین: ۴۰ پین
رابط: MCU 8/16BIT، SPI 3/4wire درخشندگی سطحی: 300 cd/m2 (nits)
طرح "دم": 54.48 ((H) x84.71 ((V) x3.40 ((T) (ملی متر) منطقه فعال: 48.96 (H)x73.44 (V) (mm)
صفحه لمسی: با پنل لمسی ظرفیت آی سی درایور: ILI9488
راننده CTP: FT6336U ارتباط: وصل کردن
دمای عملیاتی: -20 تا +70 درجه سانتیگراد دمای ذخیره: -30°C تا +80°C
گواهینامه: ISO9001:2015 / ISO1400:2015 انطباق: سازگار با REACH و RoHS
برجسته کردن:

3صفحه نمایش.5 اینچی PCAP TFT,روشنایی بالا صفحه نمایش PCAP TFT

,

Hight Brightness PCAP TFT Display

قیمت بسیار پایین ارتفاع روشنایی 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط 12 ساعت صفحه نمایش LCD معرفی محصول



صفحه نمایش SFTO350PY-7118A-CT PCAP TFT یک صفحه نمایش 3.5 اینچی نوع TN (12 ساعت) با وضوح HVGA 320x480 پیکسل است.این ماژول نمایش LCD PCAP TFT با کنترل کننده ILI9488 یا IC معادل ساخته شده استاین صفحه نمایش LCD با روشنایی بالا PCAP TFT برای ولتاژ عملیاتی 2.8V (قیمت معمولی) است. Vdd از 2.4V تا 3.3V است.

SFTO350PY-7118A-CT با پنل لمسی ظرفیت، تک لمس و چند لمس اختیاری طراحی شده است. ماژول TFT SFTO350PY-7118A-CT یک ماژول LCD حالت پرتره با روشنایی 300cd / m2 است.اگر شما می خواهید آن را به عنوان حالت چشم انداز استفاده کنید یا نور را افزایش دهید، لطفا برای پشتیبانی فنی بیشتر با ما تماس بگیرید.



LCD لمسی TFT SFTO350PY-7118A-CT به طور گسترده ای در متر و ابزار، دستگاه GPS، ترمینال POS، خواننده پول نقد، اسکنر، اتوماسیون خانگی، تلفن کنفرانس، تحلیلگرها، لوازم خانگی استفاده می شود.اتوماسیون خانگی، سیستم امنیتی و غیره





ماده مشخصات واحد
اندازه صفحه نمایش 3.5 اینچ قطب نما
تعداد پیکسل ها 320RGB ((H) × 480 ((V) پیکسل
منطقه نمایش 48.96 ((H) x73.44 ((V) mm
پیچ پیکسل 0.153 ((H) x0.153 ((V) mm
ابعاد طرح 54.48x84.71x340 mm
ترتیب پیکسل نوار عمودی RGB ――
حالت نمایش معمولاً سفید ――
جهت مشاهده چشم ساعت 12 ――
جهت معکوس خاکستری ...
رنگ نمایش 262K ――
نوردهی ((cd/m2) 300 نيت
نسبت کنتراست 500:1 ――
درمان سطح ―― ――
رابط MCU 8/ 16BIT SPI 3/4wire
چراغ های پشتی نوع چراغ LED ――
IC LCM ILI9488
CTP IC FT6336U
دمای کار -20 تا 70 °C
دمای ذخیره سازی -30 تا 80 °C
وزن ―― g





قیمت بسیار پایین ارتفاع روشنایی 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط 12 ساعت صفحه نمایش LCD



روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 0



مشخصات نوری



ماده نماد شرایط دقیقه نوع مکس واحد
روشنایی سفید (مرکز) Lv



Θ=0

نرمال

نگاه کردن

زاویه

IBL= 120mA

... 300 ... cd/m2
زمان پاسخ Tr+Tf   ... 20 40 ms
نسبت کنتراست CR   ... 500 ... ...

رنگ

رنگی (CIE1931)

سفید Wx   0.292 0.307 0.322
    وای   0.312 0.327 0.342





زاویه دید



هور

L





CR≥10

... 70 ...
    ΘR   ... 70 ...




..

تو   ... 60 ...
    ΘD   ... 60 ...
یکنواخت بودن روشنایی متوسط Θ=0 80 90 ... %
طیف رنگ NTSC Θ=0 57 60 ... %
جهت دید مطلوب ساعت 12

وضعیت اندازه گیری

> محیط اندازه گیری: اتاق تاریک

> جریان LED IL: 120mA

> دمای محیط: 25±2°C

> 15 دقیقه زمان گرم شدن





ویژگی های الکتریکی



ماده نماد دقیقه ای -آره. مکس واحد
ولتاژ تغذیه آنالوگ VDD 2.4 2.8 3.3 V
ولتاژ تغذیه دیجیتال VDDI 1.65 1.8 3.3
ولتاژ سیگنال ورودی HIV 0.7VDDI - VDDI V
  VIL GND - 0.3VDDI V





ویژگی های واحد روشنایی پشتی



ماده نماد دقیقه نوع مکس واحد
جریان LED IL - 90 120 mA
ولتاژ LED VL - 2.8 3.2 V
مدت عمر LED در حال کار ساعت 30000 40000 - ساعت





تعریف پین رابط LCM



پین

نه، نه

نماد عملکرد
1 XL خط چپ رو لمس کن
2 YU به مدار بالايي دست بزنيد
3 XR خط آخر راست رو لمس کن
4 YD خط پايين رو لمس کن
5 GND زمین
6 IOVCC منبع برق 1.8 ولت
7 VCC منبع برق 2.8 ولت
8 FMARK سیگنال همگام سازی فریم
9 CS چیپ انتخاب پین ورودی (فعال کم)
10 RS نمایش داده ها/پین انتخاب فرمان به صورت موازی
11 WR/SPI_SCL فعال کردن نوشتن در رابط موازی MCU 8080 / پین SCL به عنوان Serial Clock
12 تحقیق و توسعه خواندن فعال در رابط موازی MCU 8080
13 SPI_SDA پین دو طرفه ورودی/خرید داده های سریال
14 SPI_SDO خروجی داده های سریال
15 تنظیم مجدد ورودی تنظیم مجدد خارجی
16 GND زمین
17 تا 32 DB0-DB15 اتوبوس اطلاعات متوازي رابط MCU
33 LEDA چراغ LED عقب ((آنود)
34 تا 36 LEDK چراغ عقب LED ((کاتود)
37 GND زمین
38 IM0 حالت رابط را انتخاب کنید
39 IM1 حالت رابط را انتخاب کنید
40 IM2 حالت رابط را انتخاب کنید





تعریف پین FPC لمس



1 CTP_RST تنظیم مجدد صفحه لمسی
2 CTP_INT سیگنال قطع صفحه لمسی
3 CTP_SDA سیگنال داده صفحه لمسی
4 CTP_SCL سیگنال ساعت صفحه لمسی
5 GND زمین
6 VDD منبع برق





قیمت بسیار پایین ارتفاع روشنایی 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط 12 ساعت صفحه نمایش LCD تصویر محصول

روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 1روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 2

تاسیسات کارخانه و گواهینامه ها

روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 3روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 4



صفحه لمسی ظرفیت پیش بینی شده (PCAP)



تکنولوژی لمس ظرفیت پیش بینی شده (PCAP) پاسخ سریع و حساس و قابلیت اطمینان حرفه ای را در ترکیب ارائه می دهد.صفحه نمایش لمسی ظرفیتی Saef Technology برای کاربردهای سخت صنعتی، پزشکی و خودرو طراحی شده است.ما همچنین می توانیم صفحه های لمسی PCAP را با صفحه نمایش کریستال مایع (LCD) ترکیب کنیم، که یک راه حل یکپارچه است که به ساده سازی زنجیره تامین و مونتاژ کمک می کند.

روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 5

روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 6

شیشه پوشش:

1شکل: اندازه های سفارشی، شکل ها، درمان های لبه، سوراخ و برش
2رنگ: چاپ ابریشم، لوگو
3مواد شیشه ای: گوریلا گلاس، گلاس گرم شده، PMMA
4درمان: آینه، AG، AR، AF



سنسور:
1مواد حسگر: شیشه، فیلم، فیلم+فیلم
2FPC: طراحی شکل اختیاری است
3. IC: EETI، ILITEK، SIS، Cypress، Focaltech، Goodix و غیره
4رابط: I2C، USB، RS232

روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 7

روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 8



روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 9



روشنایی بالا 3.5 اینچ PCAP صفحه نمایش TFT MCU و SPI رابط ساعت 12 10
