جزئیات محصول:
|
| محصول: | ماژول نمایشگر 0.54 اینچی OLED | تعداد پیکسل ها: | 96x32 پیکسل |
|---|---|---|---|
| آی سی درایور: | CH1115 یا معادل آن | حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) | وظیفه رانندگی: | 1/32 وظیفه |
| اندازه پنل: | 18.52 x 7.04 x 1.22 (ملی متر) | منطقه فعال: | 12.46 x 4.14 (mm) |
| Pixel Pitch: | 0.13 x 0.13 (mm) | اندازه پیکسل: | 0.11 × 0.11 (میلی متر) |
| جهت مشاهده: | همه زاویه های دید | رابط: | I2C |
| ارتباط: | جوشاندن / Hotbar (تخصیص پذیر) | شماره پین: | 14 پین (قابل سفارشی سازی) |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | 0صفحه نمایش OLED.54 اینچی,صفحه نمایش OLED 96x32 I2C,96x32 I2C OLED displays |
||

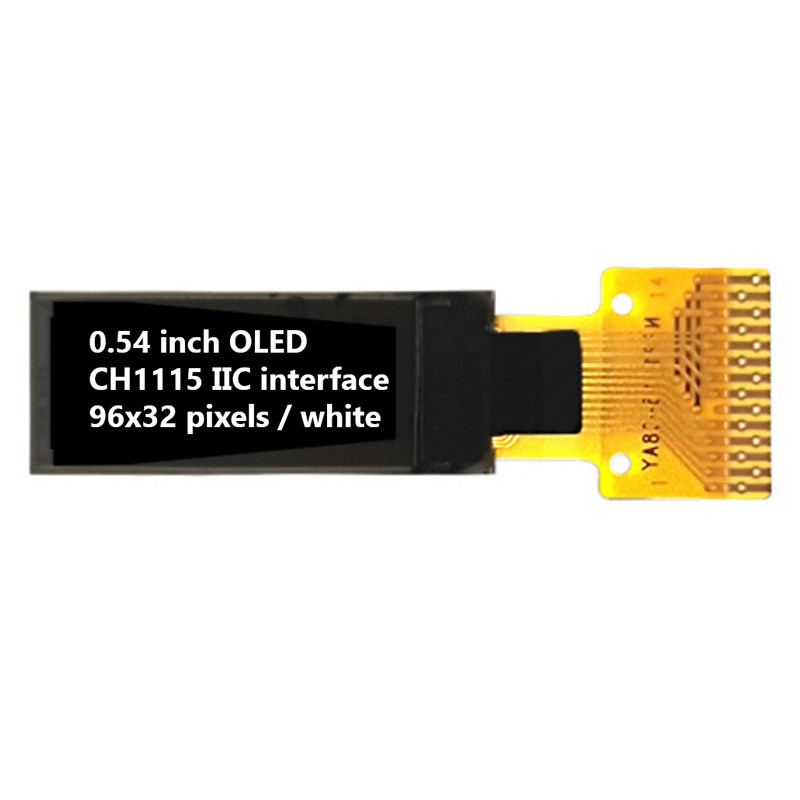

0.54 اینچ 96x32 پیکسل صفحه نمایش OLED عرضه کننده کارخانه چین، 0.54 اینچ صفحه نمایش ماتریس OEL معرفی محصول
ماژول نمایش OLED SFOS054XZ-7113AN یک صفحه نمایش گرافیکی COG با وضوح 96x32 است که اندازه قطر آن 0.54 اینچ است.مدل OLED به عنوان درجه صنعتی طراحی شده است که دارای مزیت قیمت رقابتی است. ماژول با IC CH1115 ساخته شده است؛ از رابط I2C پشتیبانی می کند. ولتاژ تغذیه برای منطق 2.8V، ولتاژ تغذیه برای نمایش 9V، جریان عملیاتی برای VDD 180μA، وظیفه رانندگی 1/32 است.
ماژول نمایش SFOS054XZ-7113AN OEL برای دستگاه های پوشیدنی، برنامه های خانگی هوشمند و غیره مناسب است. این ماژول می تواند در دمای -40 °C تا +80 °C کار کند.دمای نگهداری آن بین -40°C تا +85°C است.
| محصول: | 0ماژول صفحه نمایش OLED 54 اینچی |
| تعداد پیکسل ها: | 96x32 پیکسل |
| آي سي راننده: | CH1115 یا معادل آن |
| حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) |
| وظیفه رانندگی: | ۱/۳۲ وظیفه |
| اندازه پنل: | 18.52 × 7.04 × 1.22 (ملی متر) |
| منطقه فعال: | 12.46 × 4.14 (ملی متر) |
| پیکسل پیچ: | 0.13 × 0.13 (ملی متر) |
| اندازه پیکسل: | 0.11 × 0.11 (میلی متر) |
| جهت مشاهده: | همه زاویه های دید |
| رابط: | I2C |
| اتصال: | جوشاندن / Hotbar (تخصیص پذیر) |
| شماره پین: | 14 پین (ممکن است سفارشی شود) |
| زمان عمر: | 50،000 ساعت @60cd/m2 |
| انطباق | مطابقت با REACH و RoHS |
SAEF Technology یک تامین کننده ماژول OLED حرفه ای است. ما طیف گسترده ای از نمایشگر های متریکسی OLED (PMOLED) / OLED dot matrix و طراحی سفارشی ماژول های OLED کاراکتر را ارائه می دهیم.صفحه نمایش های گرافیکی OLED و صفحه نمایش OLEDساختار مکانیکی شامل انواع Chip on Board (COB) ، Chip on Glass (COG) و TAB (Tape Automated Bonded) است. مشتریان می توانند برنامه های خود را از STN LCD به نمایشگاه های OLED به راحتی ارتقا دهند.ماژول های OLED SAEF دارای تمام مزایای مهم هستند:
صفحه نمایش گرافیکی OLED SAEF Technology در سه ساختار مکانیکی از جمله COB، COG و فناوری ماتریس منفعل TAB در دسترس است.رزولوشن گرافیک تک رنگ OLED در صفحه نمایش گرافیک OLED 50x16، 64x128 OLED، 100x16 OLED، 100x32 گرافیک OLED، 200x16 گرافیک OLED، OLED 128x32, صفحه نمایش OLED 128x64, OLED 128x128, و 256x64 صفحه نمایش OLED.صفحه نمایش گرافیکی OLED در طیف محصولات SAEF دارای کنترل کننده های داخلی است و رابط ها شامل موازی هستنداین ماژول های نمایش OLED دارای ولتاژ 3 ولت یا 5 ولت بسته به وضوح / رنگ هستند.
SAEF طیف گسترده ای از ماژول های نمایش OLED را در اندازه های 0.42 تا 5.5 اینچ OLED ارائه می دهد ، مانند نمایشگر 0.42 اینچ میکرو OLED ، نمایشگر 0.49 اینچ OLED ، نمایشگر 0.5 اینچ OLED ، نمایشگر 0.54 اینچ OLED ،صفحه نمایش مینی OLED 66 اینچی، صفحه نمایش OLED 0.69 اینچ ، صفحه نمایش OLED 0.91 اینچ ، صفحه نمایش OLED 0.95 اینچ ، صفحه نمایش OLED 0.96 اینچ ، صفحه نمایش OLED 1.5 اینچ ، صفحه نمایش OLED 2 اینچ ، صفحه نمایش OLED 2.4 اینچ ، صفحه نمایش OLED 2.7 اینچ ، صفحه نمایش OLED 5.5 اینچ و راه حل های طراحی سفارشی.
0.54 اینچ 96x32 پیکسل صفحه نمایش OLED عرضه کننده کارخانه چین، 0.54 اینچ صفحه نمایش ماتریس OEL Pمحصول نقشه
تعریف پین
Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N
ترمینال مثبت از Flying Inverting Capacitor، ترمینال منفی از Flying Boost Capacitor. خازن های شارژ پمپ بین ترمینال ها مورد نیاز هستند.آنها باید شناور زمانی که کنورتر استفاده نمی شود.
پین 5VDD2VBAT
منبع برق برای مدار کنورتر DC / DC. این پین منبع برق برای بافر داخلی کنورتر ولتاژ DC / DC است. هنگام استفاده از کنورتر باید به منبع خارجی متصل شود.این باید به VDD متصل شود زمانی که کنورتر استفاده نمی شود.
پین6، VBREFNC
پین7، VSS
زمین مدار منطقی این یک پین زمین است. این به عنوان مرجع برای پین های منطقی عمل می کند. باید به زمین خارجی متصل شود.
پین8، VDD1
منبع برق برای منطق. این یک پین ولتاژ است. باید به یک منبع خارجی متصل شود.
پین9، RES#
تنظیم مجدد قدرت برای کنترل کننده و راننده. این پین ورودی سیگنال تنظیم مجدد است. هنگامی که پین پایین است، شروع تراشه اجرا می شود. این پین را در هنگام کار عادی بالا نگه دارید.
پین10، SCL
سیگنال ساعت اتوبوس IIC. انتقال اگر اطلاعات در اتوبوس I2C در حال دنبال کردن یک سیگمال ساعت است. هر انتقال بیت داده در طول یک دوره ساعت از این پین اتفاق می افتد.
پین11، SDA
I2C Bus Data Signal. این پین به عنوان یک کانال ارتباطی بین فرستنده و گیرنده عمل می کند.
پين 12، IREF
در حال حاضر مرجع برای تنظیم روشنایی. این پین است قطعه فعلی مرجع پین. یک مقاومت باید بین این پین و VSS متصل شود. جریان را در حداکثر 12.5uA تنظیم کنید.
پین13، VCOMH
سطح بالا ولتاژ خروجی برای سیگنال COM. این پین پین ورودی برای سطح بالا ولتاژ خروجی برای سیگنال های COM است. هک باید بین این پین و VSS متصل شود.
پین14، VCC
منبع برق برای پنل OEL. این مثبت ترین پین ولتاژ منبع تراشه است. یک خازن ثبات باید بین این پین و VSS متصل شود زمانی که کنورتر استفاده می شود.وقتي که کنورتر استفاده نشده بايد به منبع خارجي متصل بشه.
حداکثر امتیاز مطلق
توجه: تمام ولتاژ های فوق بر اساس VSS = 0V هستند.
توجه: هنگامی که این ماژول بیش از حداکثر قابلیت های مطلق بالا استفاده می شود، شکستگی دائمی ماژول ممکن است رخ دهد.استفاده از این ماژول در شرایط طبق بخش 3 مطلوب است.اگر این ماژول بیش از این شرایط مورد استفاده قرار گیرد، عملکرد ناقص ماژول ممکن است رخ دهد و قابلیت اطمینان ماژول ممکن است وخیم شود.
توجه: محدوده های دمایی تعریف شده شامل قطبگیر نمی شود. حداکثر دمای مقاومت قطبگیر باید 80°C باشد.
توجه: VPP = 7.5V، Ta = 25°C، 50٪ Checkerboard.تعداد نرم افزار طبق بخش 4.4 است. پایان عمر به عنوان 50٪ از روشنایی اولیه مشخص شده است.میانگین عمر کار در دمای اتاق با استفاده از aPPelerated operation در شرایط دمای بالا تخمین زده می شود.
ویژگی های نوری
* اندازه گیری نوری در VDD1 = 2.8V، VPP = 8.0V و 7.4V انجام شده است. پیکربندی نرم افزار طبق بخش 4.4 است.
محتوای تست های قابلیت اطمینان
* نمونه هایی که برای آزمایشات فوق استفاده می شوند شامل قطبی کننده نیستند.
* هیچ رطوبتی در طول آزمایش مشاهده نمی شود.
0.54 اینچ 96x32 پیکسل صفحه نمایش OLED عرضه کننده کارخانه چین، 0.54 اینچ صفحه نمایش ماتریس OEL تصویر محصول
