0.5 اینچ ماژول صفحه نمایش OLED 88x48 پیکسل ماتریس منفعل با رابط I2C

0.5 اینچ ماژول صفحه نمایش OLED 88x48، ماژول صفحه نمایش OEL 0.5 اینچمعرفی محصول

SFOS050XZ-7112AN ماژول صفحه نمایش OLED یک صفحه نمایش گرافیکی COG با وضوح 88x48 است که قطر آن 0.5 اینچ است.مدل OLED به عنوان درجه صنعتی طراحی شده است که دارای مزیت قیمت رقابتی است. ماژول با IC CH1115 ساخته شده است؛ از رابط I2C پشتیبانی می کند. ولتاژ تغذیه برای منطق 2.8V، ولتاژ تغذیه برای نمایش 9V، جریان عملیاتی برای VDD 180μA، وظیفه رانندگی 1/48 است.

ماژول نمایش SFOS050XZ-7112AN OEL برای دستگاه های پوشیدنی، برنامه های خانگی هوشمند و غیره مناسب است. این ماژول می تواند در دمای -40 °C تا +80 °C کار کند.دمای نگهداری آن بین -40°C تا +85°C است.

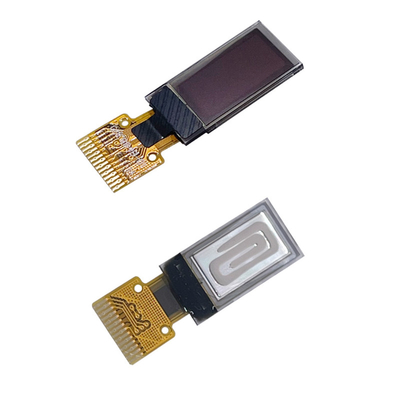

0.5 اینچ ماژول نمایش OLED 88x48 پیکسل، ماژول نمایش OEL 0.5 اینچ Pمحصول نقشه

تعریف پین

Pin1, C2P / Pin2, C2N / Pin3, C1P / Pin4, C1N

ترمینال مثبت از Flying Inverting Capacitor، ترمینال منفی از Flying Boost Capacitor. خازن های شارژ پمپ بین ترمینال ها مورد نیاز هستند.آنها باید شناور زمانی که کنورتر استفاده نمی شود.

پین 5VDD2VBAT

منبع برق برای مدار کنورتر DC / DC. این پین منبع برق برای بافر داخلی کنورتر ولتاژ DC / DC است. هنگام استفاده از کنورتر باید به منبع خارجی متصل شود.این باید به VDD متصل شود زمانی که کنورتر استفاده نمی شود.

پین6، VBREFNC

پین7، VSS

زمین مدار منطقی این یک پین زمین است. این به عنوان مرجع برای پین های منطقی عمل می کند. باید به زمین خارجی متصل شود.

پین8، VDD1

منبع برق برای منطق. این یک پین ولتاژ است. باید به یک منبع خارجی متصل شود.

پین9، RES#

تنظیم مجدد قدرت برای کنترل کننده و راننده. این پین ورودی سیگنال تنظیم مجدد است. هنگامی که پین پایین است، شروع تراشه اجرا می شود. این پین را در هنگام کار عادی بالا نگه دارید.

پین10، SCL

سیگنال ساعت اتوبوس IIC. انتقال اگر اطلاعات در اتوبوس I2C در حال دنبال کردن یک سیگمال ساعت است. هر انتقال بیت داده در طول یک دوره ساعت از این پین اتفاق می افتد.

پین11، SDA

I2C Bus Data Signal. این پین به عنوان یک کانال ارتباطی بین فرستنده و گیرنده عمل می کند.

پين 12، IREF

در حال حاضر مرجع برای تنظیم روشنایی. این پین است قطعه فعلی مرجع پین. یک مقاومت باید بین این پین و VSS متصل شود. جریان را در حداکثر 12.5uA تنظیم کنید.

پین13، VCOMH

سطح بالا ولتاژ خروجی برای سیگنال COM. این پین پین ورودی برای سطح بالا ولتاژ خروجی برای سیگنال های COM است. هک باید بین این پین و VSS متصل شود.

پین14، VCC

منبع برق برای پنل OEL. این مثبت ترین پین ولتاژ منبع تراشه است. یک خازن ثبات باید بین این پین و VSS متصل شود زمانی که کنورتر استفاده می شود.وقتي که کنورتر استفاده نشده بايد به منبع خارجي متصل بشه.

توجه: تمام ولتاژ های فوق بر اساس VSS = 0V هستند.

توجه: هنگامی که این ماژول بیش از حداکثر قابلیت های مطلق بالا استفاده می شود، شکستگی دائمی ماژول ممکن است رخ دهد.استفاده از این ماژول در شرایط طبق بخش 3 مطلوب است.اگر این ماژول بیش از این شرایط مورد استفاده قرار گیرد، عملکرد ناقص ماژول ممکن است رخ دهد و قابلیت اطمینان ماژول ممکن است وخیم شود.

توجه: محدوده های دمایی تعریف شده شامل قطبگیر نمی شود. حداکثر دمای مقاومت قطبگیر باید 80°C باشد.

توجه: VPP = 7.5V، Ta = 25°C، 50٪ Checkerboard.تعداد نرم افزار طبق بخش 4.4 است. پایان عمر به عنوان 50٪ از روشنایی اولیه مشخص شده است.میانگین عمر کار در دمای اتاق با استفاده از aPPelerated operation در شرایط دمای بالا تخمین زده می شود.

* اندازه گیری نوری در VDD1 = 2.8V، VPP = 8.0V و 7.4V انجام شده است. پیکربندی نرم افزار طبق بخش 4.4 است.

تنظیمات خارجی

{RES=1; delay(1000); RES=0; delay(1000); RES=1; delay(1000); write_i(0xAE); /*display off*/ write_i(0x00); /*set lower column address*/ write_i(0x10); /*set higher column address*/ write_i(0xB0);/*آدرس صفحه را تنظیم کنید*/ write_i(0x40); /* تنظیم خط های شروع نمایش */ write_i(0x81) ؛ /* کنترل قرارداد */ write_i(0x88) ؛ /* 4d*/ write_i(0x82) ؛ /* تنظیم و تنظیم مقاومت iref ISEG*/ write_i(0x00؛ write_i(0xA1) ؛/*گروه قطعات بازنویسی 0xA0*/ write_i(0xA2)؛ /* تنظیم پیکربندی سخت افزاری پد های جدا کننده*/ write_i(0xA4) ؛ /* غیرفعال کردن کل صفحه نمایش (0xA4/0xA5) */ write_i(0xA6) ؛ /* عادی / معکوس*/ write_i(0xA8) ؛ /* نسبت چندگانه*/ write_i(0x3F؛/* وظیفه = 1/64*/ write_i(0xC8); /*Com جهت اسکن 0XC0*/ write_i(0xD3); /*set display offset*/ write_i(0x00); /* */ write_i(0xD5); /*set osc division*/ write_i(0xa0); write_i(0xD9); /*set pre-charge period*/ write_i(0x22);write_i(0xdb); /*set vcomh*/ write_i(0x40); write_i(0x31); /* Set pump 7.4v */ write_i(0xad); /*set charge pump enable*/ write_i(0x8a); /*Set DC-DC enable (0x8a=disable; 0x8b=enable) */ write_i(0xAF);/*display ON*/}void write_i(unsigned char ins) { char m غیر امضا شده,da; unsigned int j; DC=0; CS=0; da=ins;for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;}void write_d(unsigned char dat) { unsigned char m,da;غیر امضا شده; DC=1; CS=0; da=dat; for(j=0; j<8; j++) { m=da; SCL=0; m=m&0x80; if(m==0x80) { SDA=1; } else { SDA=0; } da=da<1; SCL=1; } CS=1;} void delay ((unsigned int i) { while(i>0) { i--; }}

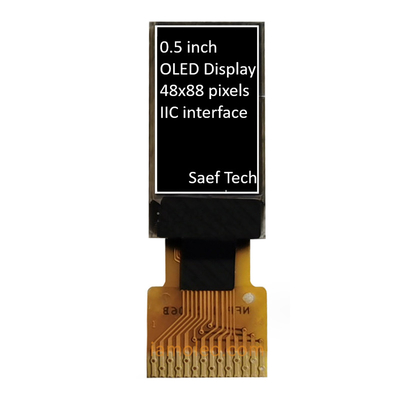

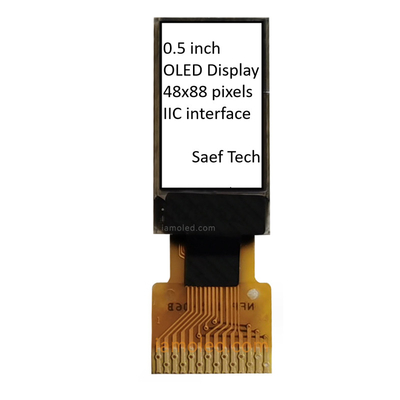

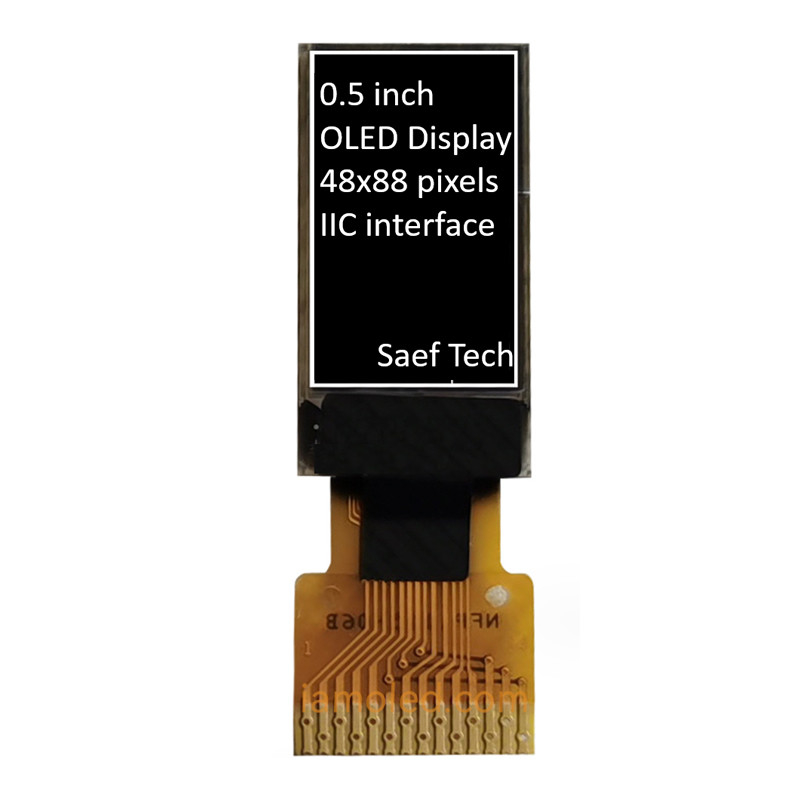

0.5 اینچ ماژول صفحه نمایش OLED 88x48 پیکسل، ماژول صفحه نمایش OEL 0.5 اینچتصویر محصول

تاسیسات کارخانه و گواهینامه ها

SAEF Technology یک تامین کننده حرفه ای از ماژول های OLED است

ما طیف گسترده ای از نمایشگرهای متریکس OLED (PMOLED) / OLED متریکس متریکس و طراحی سفارشی ماژول های OLED کاراکتر، نمایشگرهای OLED گرافیکی و پانل های نمایش OLED را ارائه می دهیم.ساختار مکانیکی شامل چیپ روی تخت (COB) است، تراشه بر روی شیشه (COG) ، و TAB (Tape Automated Bonded). مشتریان می توانند برنامه های خود را از STN LCD به نمایشگاه های OLED به راحتی ارتقا دهند. ماژول های SAEF OLED با تمام مزایای مهم ارائه می شوند.:

• زمان پاسخ سریع تر At +25 °C 10 μsec.
• زاویه دید نامحدودی تا 175 درجه
• نازک
• روشنایی بالا
• نسبت کنتراست بالا تا 10000:1
• دمای عملیاتی گسترده -40 °C ~ 80 °C
• مصرف برق کمتر

صفحه نمایش گرافیکی OLED SAEF Technology در سه ساختار مکانیکی از جمله COB، COG و فناوری ماتریس منفعل TAB در دسترس است.رزولوشن گرافیک تک رنگ OLED در صفحه نمایش گرافیک OLED 50x16، 64x128 OLED، 100x16 OLED، 100x32 گرافیک OLED، 200x16 گرافیک OLED، OLED 128x32, صفحه نمایش OLED 128x64, OLED 128x128, و 256x64 صفحه نمایش OLED.صفحه نمایش گرافیکی OLED در طیف محصولات SAEF دارای کنترل کننده های داخلی است و رابط ها شامل موازی هستنداین ماژول های نمایش OLED دارای ولتاژ 3 ولت یا 5 ولت بسته به وضوح / رنگ هستند.

SAEF طیف گسترده ای از ماژول های صفحه نمایش OLED را در اندازه های 0.42 تا 5.5 اینچ OLED ارائه می دهد ، مانند صفحه نمایش 0.42 اینچ میکرو OLED ، صفحه نمایش 0.49 اینچ OLED ، صفحه نمایش 0.5 اینچ OLED ، صفحه نمایش 0.66 اینچ مینی OLED ، صفحه نمایش 0.69 اینچ OLED ،صفحه نمایش OLED 91 اینچ، صفحه نمایش OLED 0.95 اینچ ، صفحه نمایش OLED 0.96 اینچ ، صفحه نمایش OLED 1.5 اینچ ، صفحه نمایش OLED 2 اینچ ، صفحه نمایش OLED 2.4 اینچ ، صفحه نمایش OLED 2.7 اینچ ، صفحه نمایش OLED 5.5 اینچ و راه حل های طراحی سفارشی.
