جزئیات محصول:
|
| محصول: | ماژول نمایشگر OLED 0.49 اینچی | تعداد پیکسل ها: | گرافیک 64x32 |
|---|---|---|---|
| آی سی درایور: | SSD1315 یا معادل آن | حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) | وظیفه رانندگی: | 1/32 وظیفه |
| اندازه پنل: | 14.5 x 11.6 x 1.227 (mm) | منطقه فعال: | 11.18 x 5.58 (mm) |
| Pixel Pitch: | 0.175 x 0.175 (mm) | اندازه پیکسل: | 0.155 x 0.155 (mm) |
| جهت مشاهده: | همه زاویه های دید | رابط: | I2C |
| ارتباط: | جوشاندن / Hotbar (تخصیص پذیر) | شماره پین: | 14 پین (قابل سفارشی سازی) |
| طول عمر: | 50000 ساعت @60cd/m2 | انطباق: | سازگار با REACH و RoHS |
| برجسته کردن: | ماژول نمایشگر OLED 0.49 اینچی,ماژول صفحه نمایش OLED 64x32,صفحه نمایش OLED 0.49 اینچی درجه صنعتی,OLED Display Module 64x32,Industrial Grade 0.49 inch OLED display |
||
0ماژول صفحه نمایش OLED ۴۹ اینچی ۶۴×۳۲، ماژول صفحه نمایش OEL ۰٫۴۹ اینچ معرفی محصول
SFOS049XZ-7111ANماژول صفحه نمایش OLED یک صفحه نمایش گرافیکی 64x32 با وضوح COG با اندازه قطر 0.49 اینچ است. مدل OLED به عنوان درجه صنعتی طراحی شده است که مزیت قیمت رقابتی دارد.ماژول با SSD1315 IC ساخته شده است؛ از رابط I2C پشتیبانی می کند. ولتاژ تغذیه برای منطق 2.8V، ولتاژ تغذیه برای نمایش 9V، جریان عملیاتی برای VDD 180μA، وظیفه رانندگی 1/32 است.
SFOS049XZ-7111ANماژول نمایش OEL برای دستگاه های پوشیدنی، برنامه های خانگی هوشمند و غیره مناسب است. این ماژول می تواند در دمای -40 ° C تا +70 ° C کار کند؛ دمای ذخیره سازی آن از -40 ° C تا +85 ° C است.
| محصول: | 0ماژول صفحه نمایش OLED ۴۹ اینچی |
| تعداد پیکسل ها: | 64x32 گرافیک |
| آي سي راننده: | SSD1315 یا معادل آن |
| حالت نمایش: | ماتریس منفعل |
| رنگ نمایش: | تک رنگ (سفید) |
| وظیفه رانندگی: | ۱/۳۲ وظیفه |
| اندازه پنل: | 14.5 × 11.6 × 1.227 (ملی متر) |
| منطقه فعال: | 11.18 × 5.58 (ملی متر) |
| پیکسل پیچ: | 0.175 × 0.175 (ملی متر) |
| اندازه پیکسل: | 0.155 × 0.155 (ملی متر) |
| جهت مشاهده: | همه زاویه های دید |
| رابط: | I2C |
| اتصال: | جوشاندن / Hotbar (تخصیص پذیر) |
| شماره پین: | 14 پین (ممکن است سفارشی شود) |
| زمان عمر: | 50،000 ساعت @60cd/m2 |
| انطباق | مطابقت با REACH و RoHS |
SAEF Technology یک تامین کننده ماژول OLED حرفه ای است. ما طیف گسترده ای از نمایشگر های متریکسی OLED (PMOLED) / OLED dot matrix و طراحی سفارشی ماژول های OLED کاراکتر را ارائه می دهیم.صفحه نمایش های گرافیکی OLED و صفحه نمایش OLEDساختار مکانیکی شامل انواع Chip on Board (COB) ، Chip on Glass (COG) و TAB (Tape Automated Bonded) است. مشتریان می توانند برنامه های خود را از STN LCD به نمایشگاه های OLED به راحتی ارتقا دهند.ماژول های OLED SAEF دارای تمام مزایای مهم هستند:
صفحه نمایش گرافیکی OLED SAEF Technology در سه ساختار مکانیکی از جمله COB، COG و فناوری ماتریس منفعل TAB در دسترس است.رزولوشن گرافیک تک رنگ OLED در صفحه نمایش گرافیک OLED 50x16، 64x128 OLED، 100x16 OLED، 100x32 گرافیک OLED، 200x16 گرافیک OLED، OLED 128x32, صفحه نمایش OLED 128x64, OLED 128x128, و 256x64 صفحه نمایش OLED.صفحه نمایش گرافیکی OLED در طیف محصولات SAEF دارای کنترل کننده های داخلی است و رابط ها شامل موازی هستنداین ماژول های نمایش OLED دارای ولتاژ 3 ولت یا 5 ولت بسته به وضوح / رنگ هستند.
SAEF طیف گسترده ای از ماژول های صفحه نمایش OLED را در اندازه های 0.42 تا 5.5 اینچ OLED ارائه می دهد ، مانند صفحه نمایش 0.42 اینچ میکرو OLED ، صفحه نمایش 0.49 اینچ OLED ، صفحه نمایش 0.66 اینچ مینی OLED ، صفحه نمایش 0.69 اینچ OLED ، صفحه نمایش 0.91 اینچ OLED ، صفحه نمایش 0.49 اینچ OLED ،95 اینچ OLED، صفحه نمایش OLED 0.96 اینچ ، صفحه نمایش OLED 1.5 اینچ ، صفحه نمایش OLED 2 اینچ ، صفحه نمایش OLED 2.4 اینچ ، صفحه نمایش OLED 2.7 اینچ ، صفحه نمایش OLED 5.5 اینچ و راه حل های طراحی سفارشی.
0ماژول صفحه نمایش OLED ۴۹ اینچی ۶۴×۳۲، ماژول صفحه نمایش OEL ۰٫۴۹ اینچ نقشه محصول
تعریف پین
پین1، پینC2P پین2، C2N پین3، C1P پین4، C1N
ترمینال مثبت از Flying Inverting Capacitor، ترمینال منفی از Flying Boost Capacitor. خازن های شارژ پمپ بین ترمینال ها مورد نیاز هستند.آنها باید شناور زمانی که کنورتر استفاده نمی شود.
پین 5، VBAT
منبع برق برای مدار کنورتر DC / DC. این پین منبع برق برای بافر داخلی کنورتر ولتاژ DC / DC است. هنگام استفاده از کنورتر باید به منبع خارجی متصل شود.این باید به VDD متصل شود زمانی که کنورتر استفاده نمی شود.
پین6، VBREFNC
پین7، VSS
زمین مدار منطقی این یک پین زمین است. این به عنوان مرجع برای پین های منطقی عمل می کند. باید به زمین خارجی متصل شود.
پین8، VDD
منبع برق برای منطق. این یک پین ولتاژ است. باید به یک منبع خارجی متصل شود.
پین9، RES#
تنظیم مجدد قدرت برای کنترل کننده و راننده. این پین ورودی سیگنال تنظیم مجدد است. هنگامی که پین پایین است، شروع تراشه اجرا می شود. این پین را در هنگام کار عادی بالا نگه دارید.
پین10، SCL
سیگنال ساعت اتوبوس IIC. انتقال اگر اطلاعات در اتوبوس I2C در حال دنبال کردن یک سیگمال ساعت است. هر انتقال بیت داده در طول یک دوره ساعت از این پین اتفاق می افتد.
پین11، SDA
I2C Bus Data Signal. این پین به عنوان یک کانال ارتباطی بین فرستنده و گیرنده عمل می کند.
12، IREF
در حال حاضر مرجع برای تنظیم روشنایی. این پین است قطعه فعلی مرجع پین. یک مقاومت باید بین این پین و VSS متصل شود. جریان را در حداکثر 12.5uA تنظیم کنید.
پین13، VCOMH
سطح بالا ولتاژ خروجی برای سیگنال COM. این پین پین ورودی برای سطح بالا ولتاژ خروجی برای سیگنال های COM است. هک باید بین این پین و VSS متصل شود.
پین14، VCC
منبع برق برای پنل OEL. این مثبت ترین پین ولتاژ منبع تراشه است. یک خازن ثبات باید بین این پین و VSS متصل شود زمانی که کنورتر استفاده می شود.وقتي که کنورتر استفاده نشده بايد به منبع خارجي متصل بشه.

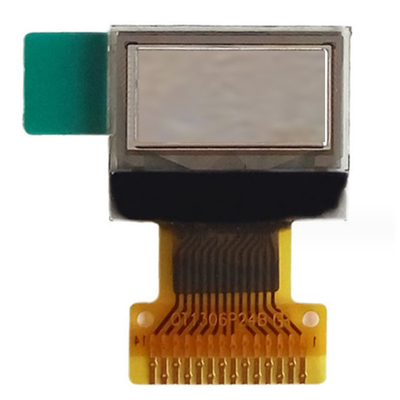

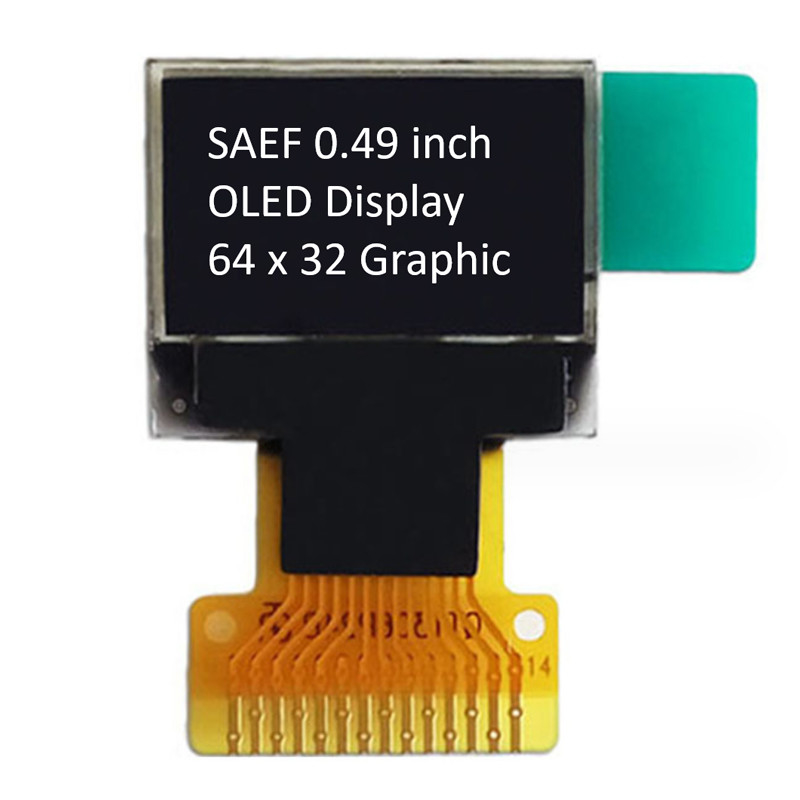

0ماژول صفحه نمایش OLED ۴۹ اینچی ۶۴×۳۲، ماژول صفحه نمایش OEL ۰٫۴۹ اینچ تصویر محصول
تاسیسات کارخانه و گواهینامه ها
